【导读】无损检测(NDT)是科学研究和工业领域使用的分析技术，广泛用于机械工程、电气工程和土木工程等许多领域的产品评估、故障排除和研究，本文将重点介绍超声测试设备，它是无损检测最受欢迎的仪器，也可用于测量厚度。
无损检测应用简介
无损检测(NDT)是科学研究和工业领域使用的分析技术，类型广泛，用以在不损害或永久改变材料、组件、系统的前提下评估其属性。这是一种非常有用的技术，可以节省金钱和时间，因此广泛用于机械工程、电气工程和土木工程等许多领域的产品评估、故障排除和研究。常用无损检测方法包括：超声测试、磁粉检查、液体渗透测试、射线成像、远距离目视检查和涡流测试。本文将重点介绍超声测试设备，它是无损检测最受欢迎的仪器，也可用于测量厚度。
系统设计考虑和主要挑战
以前，实现超声成像系统需要大量高性能发射机和接收机，由此产生的是庞大且昂贵的系统。最近，集成技术的进步使得系统设计人员能够采用尺寸更小、成本更低、更便携的成像解决方案，现场使用也简单得多。进一步发展的挑战是继续推动这些解决方案的集成，同时提高其性能和诊断能力，如下所示。
●提高集成度以缩小便携仪器的尺寸并降低功耗，从而延长电池寿命并简化现场使用。
●随着设备向小型化发展，尤其是以提升图像质量为目标时，散热问题变得很重要。
●为提高信号穿透率以及进行谐波成像，需要较高的发射电压。声功率随着发射电压的提高而提高。
ADI公司解决方案
一站式供货商，提供信号处理和电源转换所需的最齐全产品组合，如放大器、转换器、稳压器和数字信号处理器等。丰富的设计资源，包括易于使用的模拟工具(ADIsimPower™、ADIsimADC™、DiffAmpCalc™、ADIsimCLK™)、实验室电路(Circuits from the Lab™)、ADI中文技术论坛、技术文章、完全填充的评估板等。
ADI产品的兼容性支持在多个平台之间移植设计，例如，引脚兼容的高速ADC和DAC提供多种不同的采样速率和分辨率。
系统框图
图1：超声无损检测设备的主信号处理链
[page]
图2：超声无损检测设备的典型电源链
图1是超声无损检测设备的主信号处理链。
图2是超声无损检测设备的典型电源链，它既可以由电池供电，也可使用交流电。
以上信号链代表超声无损检测设备设计。模块的技术要求可变化，但下图列出的产品代表满足部分要求的ADI解决方案。
主要产品简介

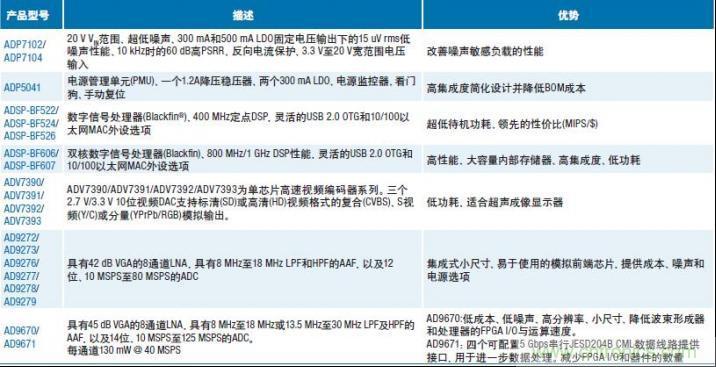

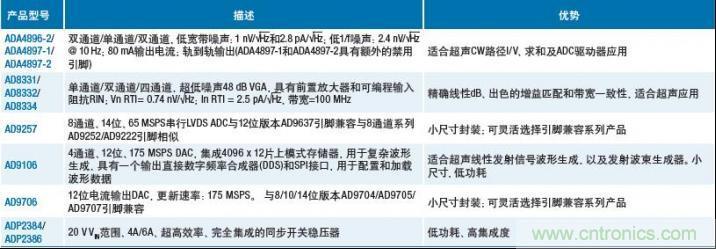

图4：满足部分要求的ADI解决方案产品
