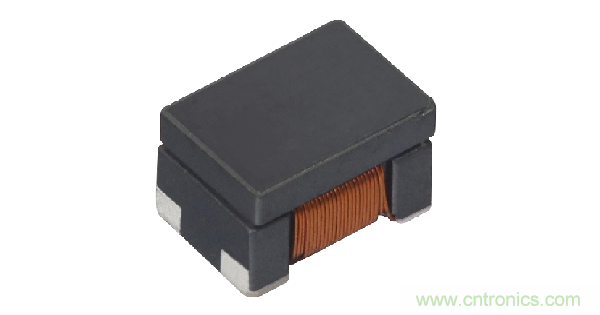

绕线共模扼流器ACW4532B系列，特性值范围11μH—100μH，使用温度范围在-40~+125℃，可以对应高速差分信号接口抑制共模干扰，广泛应用在CAN和FlexRay等车载总线的噪声抑制。
背景和开发目的
汽车制造业不断变革及汽车电子技术的应用和创新极大地推动了汽车工业的进步，汽车内电子设备显著增长，这一趋势使汽车具备了娱乐、办公和通信、导航系统、汽车音响等多样化功能。所有的ECU电子控制单元和车载电器都将逐步搭载到汽车网络平台上，以达到数据信息共享、实现全车智能化控制。多媒体功能由LIN(局域互连网)或MOST(媒体导向系统传输)总线进行连接，而CAN和FlexRay总线系统对诸如引擎控制、ABS系统以及气囊等安全至关重要，因此CAN和FlexRay总线系统必须满足最高的电磁兼容性规格。为确保在多样化的控制单元之间实施可靠通信，作为EMC对策，接口的连接器上会使用对应的噪音抑制产品，由此顺络ACW4532B系列共模扼流器应运而生，解决车载CAN接口的信号干扰问题。
产品特点
绕线结构，小尺寸对高频共模噪声有良好的抑制作用符合AEC-Q200D 测试要求
应用
用于汽车CAN总线共模噪音滤除

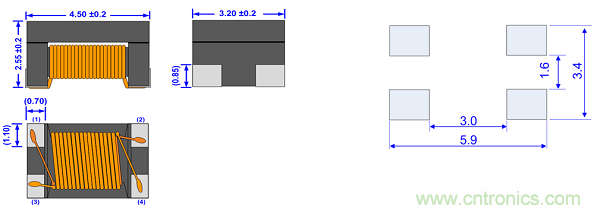

尺寸

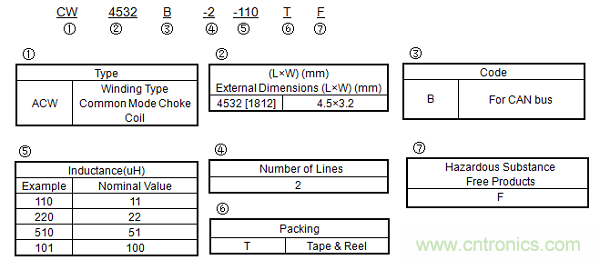

产品型号

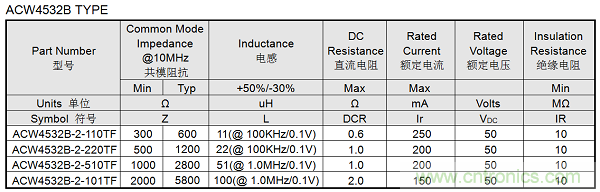

电气特性
