【导读】全球领先的内存解决方案提供商Kioxia Corporation今天宣布，该公司已开始提供最新一代通用闪存(2)(UFS) Ver. 4.0版嵌入式闪存器件的样品(1)。新产品支持256GB、512GB和1TB容量，非常适合包括尖端智能手机在内的各种下一代移动应用。
更小的封装尺寸和性能改进为移动应用带来更好的用户体验
全球领先的内存解决方案提供商Kioxia Corporation今天宣布，该公司已开始提供最新一代通用闪存(2)(UFS) Ver. 4.0版嵌入式闪存器件的样品(1)。新产品支持256GB、512GB和1TB容量，非常适合包括尖端智能手机在内的各种下一代移动应用。
新UFS产品的增强性能可优化5G连接的利用率，从而加快下载速度、减少延迟并提升用户体验。较小的封装尺寸有助于提高电路板空间效率和设计灵活性。
主要功能包括：
-
读/写速度比上一代产品更快(3)：连续写入速度提高约15%，随机写入速度提高约50%，随机读取速度提高约30%。
-

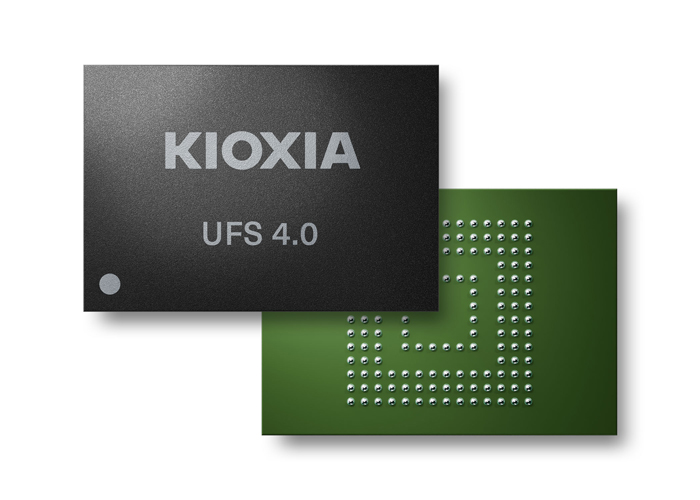

封装尺寸比上一代产品更小(4)：封装尺寸为9mm x 13mm，封装厚度为0.8mm（256GB和512GB）和0.9mm (1TB)，与传统封装尺寸(11mm x 13mm)相比，缩小了约18%。
Kioxia率先推出UFS技术(5)，并不断开发新产品。 最新的UFS Ver. 4.0器件在JEDEC标准封装中集成了公司创新的BiCS FLASH™ 3D闪存和控制器。UFS 4.0整合了MIPI M-PHY 5.0和UniPro 2.0，支持每通道高达23.2Gbps或每器件46.4Gbps的理论接口速度。UFS 4.0向下兼容UFS 3.1。
注释：
(1) 256GB和512GB器件的样品已于本月开始发货，1TB器件计划于2024年6月之后发货。样品规格可能与商用产品有所不同。
(2) 通用闪存存储(UFS)是根据JEDEC UFS标准规范构建的嵌入式内存产品类别。由于采用串行接口，UFS支持全双工，从而实现主机处理器和UFS器件之间的并发读写。
(3) Kioxia Corporation上一代512GB器件的编号为“THGJFLT2E46BATP”。
(4) 与Kioxia上一代UFS 4.0产品相比。
(5) 截至2013年2月8日Kioxia Corporation的首批样品。
每次提及Kioxia产品时：产品密度是根据产品内内存芯片的密度来确定的，而不是最终用户可用于数据存储的内存容量。由于开销数据区域、格式化、坏块和其他限制，消费者可用容量将会减少，并且还可能因主机设备和应用程序而异。详情请参阅适用的产品规格。1KB的定义 = 2^10字节 = 1,024字节。1Gb的定义 = 2^30位 = 1,073,741,824位。1GB的定义 = 2^30字节 = 1,073,741,824字节。1Tb = 2^40位 = 1,099,511,627,776位。
1Gbps按每秒1,000,000,000字节计算。读取和写入速度是在Kioxia特定测试环境中获得的最佳值，并且Kioxia不保证单个器件的读取或写入速度。读取和写入速度可能会有所不同，具体取决于所使用的设备以及读取或写入的文件大小。
公司名称、产品名称和服务名称可能是第三方公司的商标。
关于Kioxia
Kioxia是全球领先的存储解决方案提供商，致力于开发、生产和销售闪存和固态硬盘(SSD)。2017年4月，Kioxia的前身Toshiba Memory从Toshiba Corporation中独立出来。Toshiba Corporation是于1987年发明NAND闪存的公司。Kioxia致力于通过提供产品、服务和系统来为客户创造选择，并为社会创造基于存储技术的价值，从而提升世界的“记忆”。Kioxia的创新3D闪存技术BiCS FLASH™正在塑造高密度应用领域的存储未来，包括先进的智能手机、个人电脑、SSD、汽车和数据中心等领域。
