数明半导体推出高效节能的电机驱动芯片SLM8837

发布时间:2024-07-03 责任编辑:lina

【导读】SLM8837 是一款专为低压供电的电机驱动应用而设计的先进芯片,其内部集成了多种保护电路,以确保系统稳定性和安全性。该芯片拥有双通道 NMOS 半桥输出,分别由两路独立的 PWM 输入控制,提供灵活而精准的控制方式。两个单独的供电电源,适用于 0~11V 的电机电源供电系统和 1.8V~5.5V 的逻辑供电系统。SLM8837 以其出色的性能和灵活的应用方式,广泛应用于低压供电的电机驱动消费品等领域,如智能家居设备、小型电动工具等。


SLM8837 是一款专为低压供电的电机驱动应用而设计的先进芯片,其内部集成了多种保护电路,以确保系统稳定性和安全性。该芯片拥有双通道 NMOS 半桥输出,分别由两路独立的 PWM 输入控制,提供灵活而精准的控制方式。两个单独的供电电源,适用于 0~11V 的电机电源供电系统和 1.8V~5.5V 的逻辑供电系统。SLM8837 以其出色的性能和灵活的应用方式,广泛应用于低压供电的电机驱动消费品等领域,如智能家居设备、小型电动工具等。


数明半导体推出高效节能的电机驱动芯片SLM8837

图 1. SLM8837应用框图


产品的特点与优势


一、高效能驱动设计


  1. SLM8837 电机驱动芯片具备两个独立的半桥输出,也可灵活配置为一个H桥输出,满足多样化的驱动需求。

  2. 峰值电流高达 1.8A,HS+LS 通道的总导通电阻仅为 280mΩ,有效减少能量损耗,提升系统效率,满足小功率电机对高效率的严苛要求。


二、内置电荷泵电路


内置电荷泵电路,确保功率管栅极在工作时能够正常开通和关闭,进一步提升了驱动效率和稳定性。


三、强大的并联输出能力


在需要更大驱动电流的场合,SLM8837 的输出可以并联使用,轻松应对更大功率输出的半桥负载,扩展性强。


四、节能设计


通过 nSleep 管脚控制,SLM8837 可进入睡眠模式,关闭输出功能,实现仅消耗 120nA 电源电流,最大程度降低了功率损耗。


五、紧凑封装与广泛适应性


  1. 采用 DFN8 封装,尺寸仅 2mm×2mm,小巧轻便,有效节省空间,适合各种小体积设计。

  2. 支持宽泛的输入电压范围(0V 至 11V 电源供电,1.8V 至 5.5V 逻辑供电),以及 -40°C 至 85°C 的工作温度范围,适应多种低压供电场景和极端环境条件。


六、完善的保护机制


内置 UVLO、过流保护和过温保护等多种安全功能,确保系统安全稳定运行。一旦发生异常情况,相应的保护机制会立即启动,防止系统损坏或不稳定状况发生。

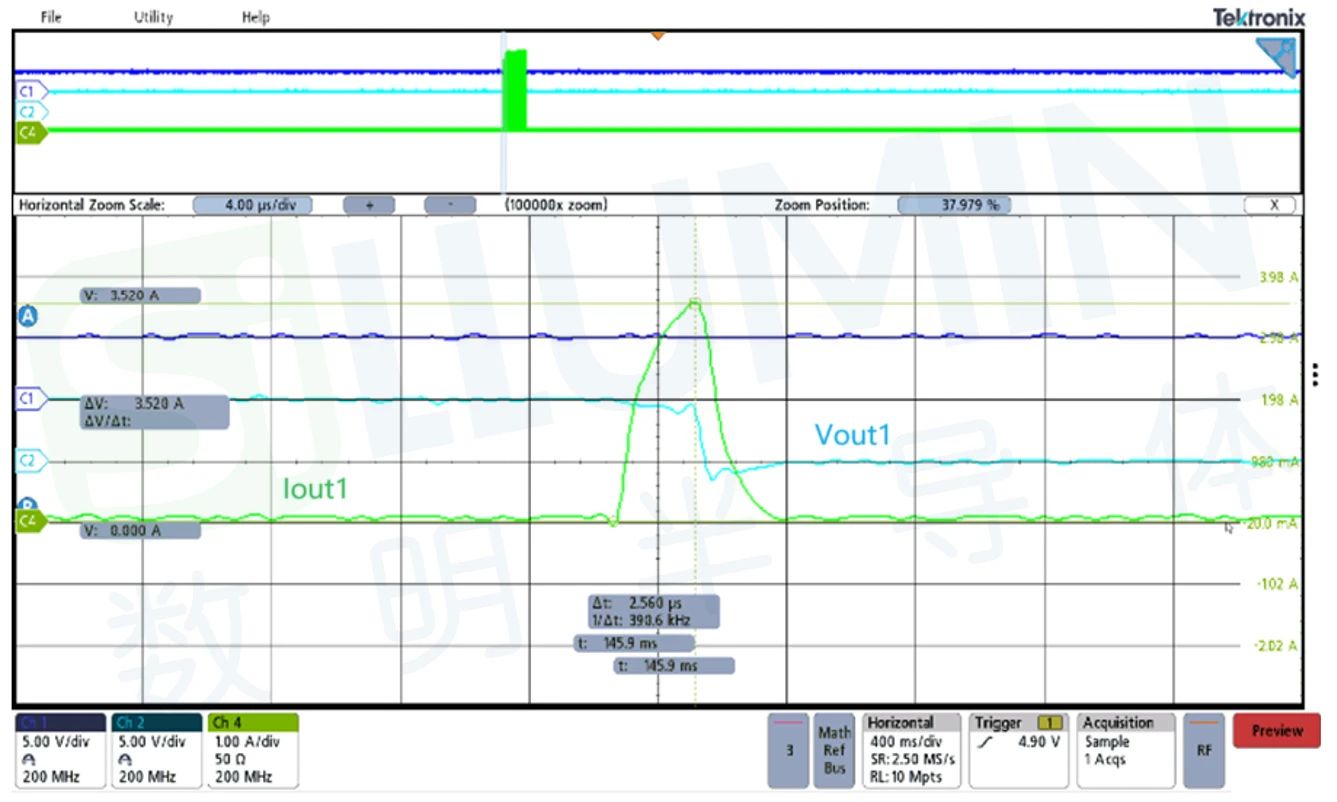

当限流电路一旦检测到过流信号时,会移除栅极驱动器来限制通过 MOS 管的电流,使得芯片安全性得到极大保障,提高系统稳定性与安全性。当温度超过安全限制值,过温保护启动,所有输出级关闭,等到温度下降到安全值,输出级自动恢复。如果两个输入同时为高电平时,输出 MOS 管会关闭,这意味着面对干扰等原因造成输入被错误拉高时,仍可通过芯片内部关闭输出 MOS 管,确保系统可靠性。如图2 所示,SLM8837 在OUT1 输出对地发生短路时,能迅速启动保护机制,并在故障排除后自动恢复输出。


数明半导体推出高效节能的电机驱动芯片SLM8837

图 2. 输出对地短路保护波形


产品特性


数明半导体推出高效节能的电机驱动芯片SLM8837


☑  输入电压范围:

      -  电源供电电压范围:0V 至 11V

      -  逻辑供电电压范围:1.8V 至 5.5V

☑  效率高、低电阻:HS+LS 280mΩ

☑  工作电流:电流峰值达 1.8A

☑  低功耗、总关机电流:120nA

☑  UVLO:1.7V

☑  具备过温保护:150℃

☑  尺寸小:2.0×2.0mm DFN8 封装

☑  工作结温范围:-40°C ~ 150°C

来源:数明半导体
