【导读】核芯互联今日推出高性能ADC（模数转换器）芯片CL3492S。该芯片凭借其卓越的性能和广泛的应用前景，将为通信、测试仪器、软件定义无线电等多个领域带来提升。
核芯互联今日推出高性能ADC（模数转换器）芯片CL3492S。该芯片凭借其卓越的性能和广泛的应用前景，将为通信、测试仪器、软件定义无线电等多个领域带来提升。

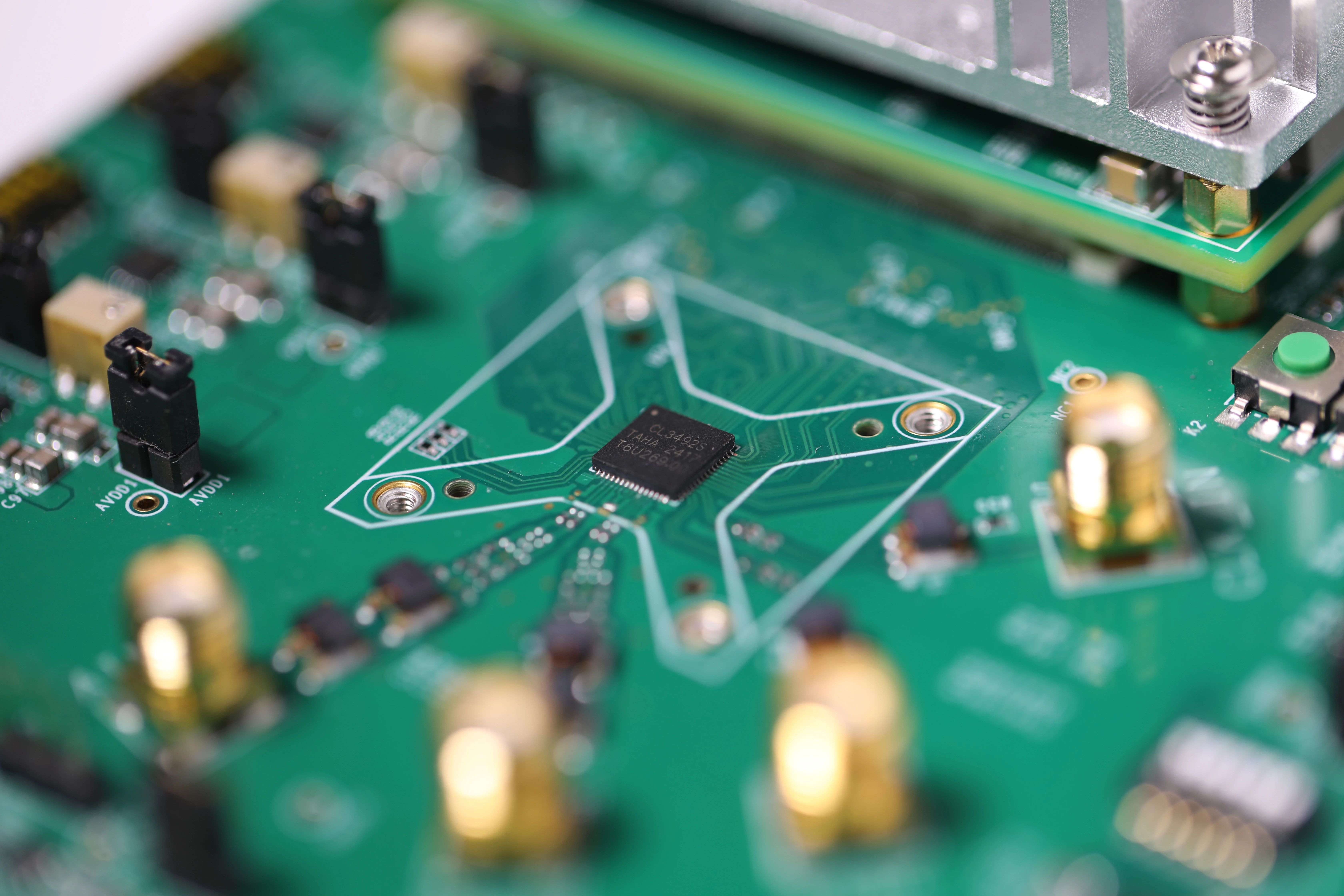

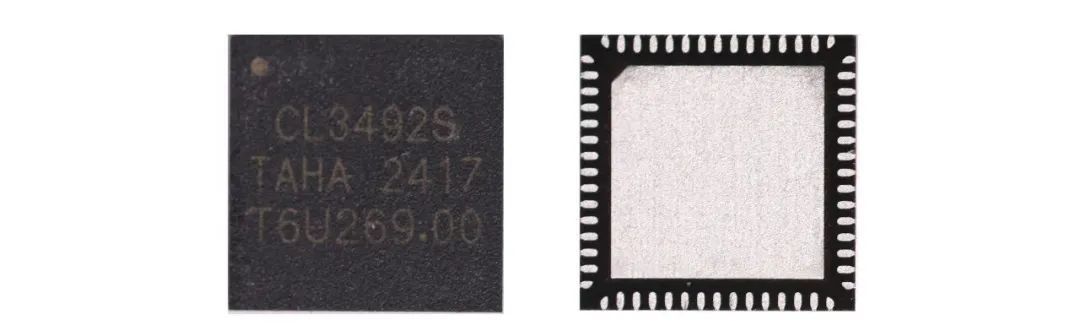

CL3492S是一款2通道、14位、500MSPS的并行LVDS模数转换器，具有内置片内输入缓冲器和采样保持电路，专为低功耗、小尺寸和易用性设计。该芯片可以采样高达1GHz的宽带模拟信号，在小封装中实现了宽输入带宽、高采样率、出色的线性度和低功耗的完美结合。
主要特性
-
高精度和高采样率：CL3492S支持14位分辨率和500 MSPS采样率，能够捕捉高达1GHz的模拟信号，确保高精度的数据转换。
-
低功耗设计：每通道功耗仅为533 mW（500 MSPS），大大减少了系统的整体能耗。
-

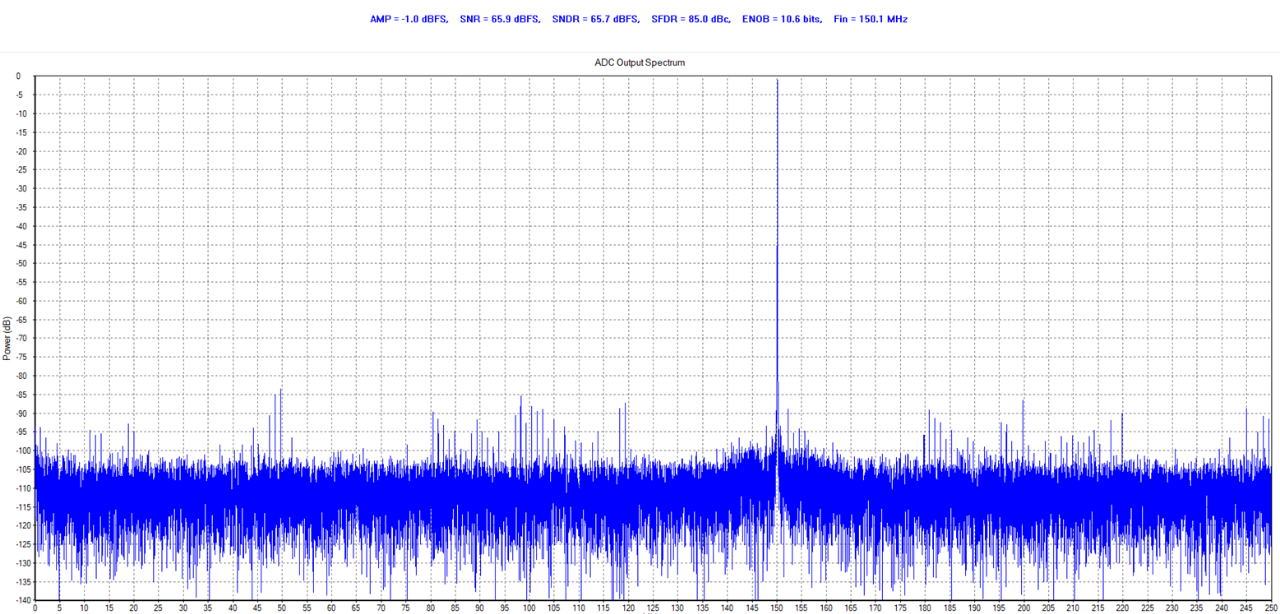

优异的动态性能：无杂散动态范围（SFDR）为85 dBFS（150 MHz，1.8 V p-p输入范围），信噪比（SNR）为66.2 dBFS（150 MHz，1.8 V p-p输入范围）。
-
内置基准电压：片内基准电压源简化了设计，同时提供了卓越的温度漂移特性，确保在不同工作环境下的稳定性。
-
灵活的差分输入：支持多种差分输入幅值范围，从1.44 V p-p到2.16 V p-p（1.80 V p-p标称值），满足不同应用需求。
-
多设备同步：通过SYNC多芯片同步功能，支持多芯片协同工作，确保数据同步采集。
-
温度范围广：工作结温范围为-40°C至+105°C，适用于各种恶劣环境。
性能测试结果
根据最新的性能测试报告，CL3492S在静态特性、常温动态特性、高低温动态特性、片内基准源温漂特性以及功耗参数等方面表现卓越。测试人员在不同环境温度和电源电压条件下进行了详细的测试，结果显示该芯片在不同工作条件下均能保持高精度和高稳定性。
-

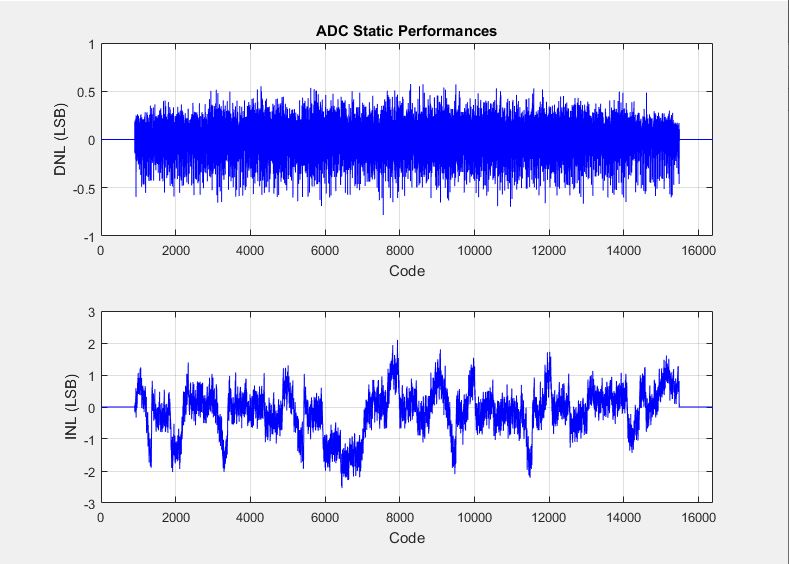

静态特性：在常温下（TJ=50℃），AVDD1=0.975V,AVDD2=1.8V,AVDD3=2.5V,DVDD=0.975V,DRVDD=1.8V的条件下，CL3492S表现出极低的失调误差和增益误差，确保数据转换的准确性。
-

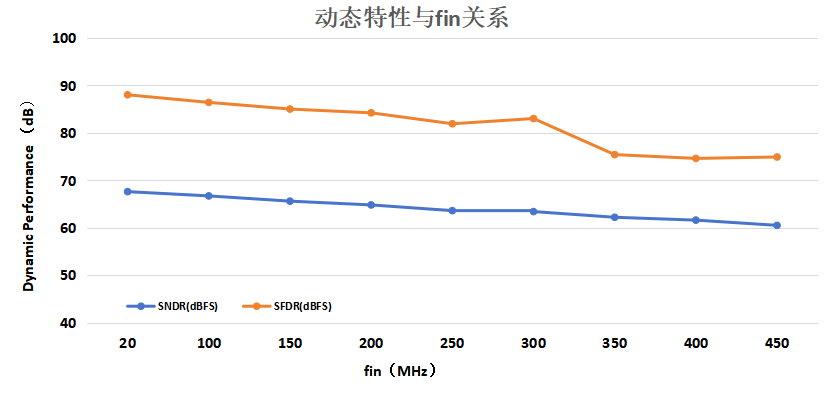

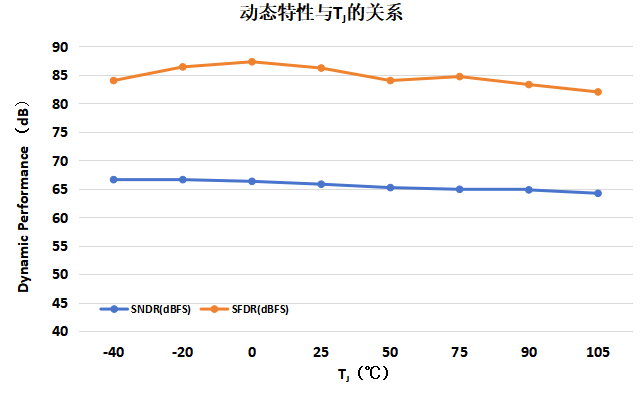

动态特性：在常温和高低温环境下进行的动态性能测试中，CL3492S均表现出出色的无杂散动态范围（SFDR）和信噪比（SNR），验证了其在各种频率和输入条件下的优异性能。
-
功耗参数：在正常工作模式下，CL3492S的总功耗为1.066W，关断模式下功耗仅为35.56mW，显著降低了系统的能耗。
应用前景
CL3492S适用于广泛的应用领域，包括但不限于：
-
通信领域：多频段、多模式数字接收机（如3G/4G、W-CDMA、GSM、LTE、LTE-A）的高精度信号采集和处理。
-
测试仪器：高性能测试设备中的信号采集和分析。
-
软件定义无线电：支持高带无线电宽信号的高精度转换和处理。
芯片申请
CL3492S支持多通芯片并联同步以覆盖更多的应用场景。核芯互联也为有微系统需求的客户提供裸片以提高集成度。
芯片已经开放送样，请联系对口销售送样。
