随着汽车智能化、网联化、电动化迅速发展，国内汽车电子市场持续增长，有调查称：到2030年汽车电子成本占比将提升到整车成本的51%，市场规模将超过8000亿元。同时，受国际贸易形势的影响，触发了芯片国产化浪潮，包括南芯科技在内的一批优秀芯片设计公司，凭借强大的研发技术实力，严格的品质管理标准，完整的系统解决方案及良好的供应保障能力，在前装车载充电领域目前已推出多款车载充电方案，为客户提供多种选择。
与传统消费电子芯片相比，车规级芯片在可靠性、安全性、一致性和长效性等方面的表现均更胜一筹；车规级芯片在工作环境的温度范围也更加严格（消费类芯片一般满足0-70℃环境温度，而车规级芯片要满足-40-105℃的使用温度要求）；使用寿命方面，车规级芯片需要保证5-10年，而消费类电子芯片一般不超过5年；汽车芯片在制造和封装测试上比消费电子要求相对高，因此车规级芯片“门槛”更高，对芯片设计公司的能力有着更高要求。
车规协议芯片新品
近期，南芯科技推出三款车规协议芯片，分别是：SC2154Q, SC2021PQ, SC2021Q。这三款芯片可靠性测试均已通过汽车电子可靠性测试标准：AEC-Q100认证，已成功实现量产。
新品竞争优势：
● 通过AEC-Q100严苛认证，并已成功量产
● 支持多种专有协议，兼容性强
● 提供多重保护，支持快速充电
参考设计：
● SC2154Q：适用于PD/QC 18W/20W/27W应用，支持GPIO配置功率、CDP以及端口模式，不支持功能定制。
● SC2021PQ：适用于PD30/45W/60W/65W应用，支持GPIO配置功率、CDP、端口模式以及自功率分配主从设定，不支持功能定制。
● SC2021Q：适用于PD/小米67W/OPPO 65W/华为SCP 22.5W，支持投屏及USB通信能力，支持功能定制（专案）。

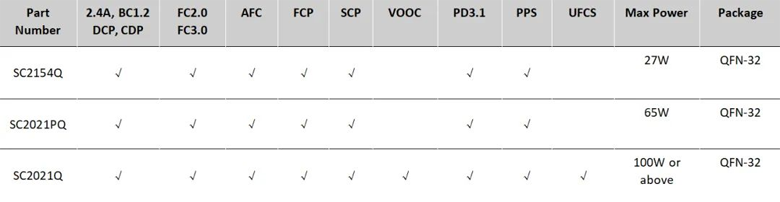

参数对比：
SC2154Q
SC2154Q 是一款适用于汽车应用、Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持具有双 DPDM 接口的专有高压快速充电协议。它的主要应用是27W及以下输出功率的车载充电器。
SC2154Q 支持Apple 2.4A, BC1.2, DCP, CDP, AFC, FCP以及其他主流快充协议。可以通过调整外置电阻配置输出阻抗，覆盖18W，20W以及27W应用，支持5V，9V固定电压档位输出。支持通过外置电阻配置Type-C，Type-A 输出模式，支持CC插入方向指示，支持过温降额，过问保护以及输入电压欠压降额功能，为车载应用提供全方位保护。有效保证系统稳定可靠运行。SC2154Q 采用 32pin-QFN 封装。
SC8101Q+SC2154Q EVM
典型应用框图
SC2021PQ
SC2021PQ 是一款适用于汽车应用，最高支持65W的 Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持 DPDM 接口的专有高压快速充电协议。它的主要应用于功率输出范围30W~65W 车载充电器。
SC2021PQ 支持Apple 2.4A, BC1.2, DCP, CDP, AFC, FCP 以及其他主流快充协议。可以通过调整外置电阻配置输出阻抗，覆盖30W，45W, 60W 以及65W 应用，支持5V，9V，12V，15V，20V 固定电压档位以及3.3V~21V 20mV/step 的可调电压档位输出。支持通过外置电阻配置Type-C，Type-A 输出模式，支持CC插入方向指示，支持过温降额，过温保护以及输入电压欠压降额功能，为车载应用提供全方位保护。有效保证系统稳定可靠运行。SC2021PQ 采用 32pin-QFN 封装。
SC8701Q+SC2021PQ EVM

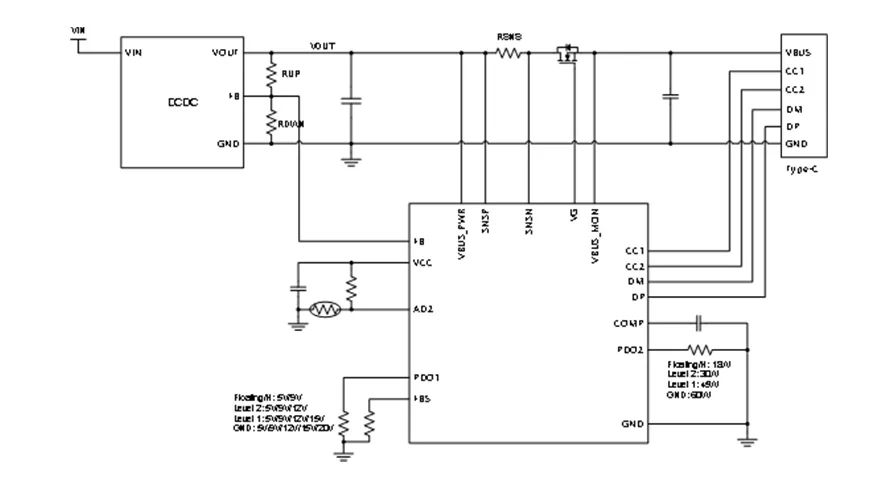

典型应用框图
SC2021Q
SC2021Q 是一款适用于汽车应用的Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持具有双 DPDM 接口的专有高压快速充电协议，主要应用于车载充电器。SC2021Q 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流感应来最大限度地减少外部组件，10-bit ADC、双10-bit DAC、NMOS 栅极驱动器、I2C 接口和保护电路。
SC2021Q 内部集成 32k-Byte OTP ROM 和 2.5k-Byte RAM 的 32 位高性能微控制器内核，可为许多应用提供具有成本效益的解决方案。SC2021Q 支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM 过压保护（DPDM OVP）、 CC 过压保护（CCOVP）、VCONN 过压（VCONN OVP）、VCONN 过流（VCONN OCP）和 VCONN 短路保护（VCONN SCP），有效保证系统稳定可靠运行。SC2021Q 采用 32pin-QFN 封装。
典型应用框图
SC2021Q EVM
结 语
南芯科技最新推出的车规协议芯片，通过AEC-Q100严苛认证，可靠性高，充电性能强，搭配多款车载充电方案，覆盖18~60W，为车载充电方案国产化添砖加瓦。
此外，南芯科技在汽车电子领域推出了多种车载充电器和无线充电解决方案，并突破实现前装量产，已与多个汽车品牌达成深度合作，欢迎垂询。
