【导读】TDK株式会社（TSE：6762）进一步扩大了其车载等级CA 系列MEGACAP（带金属框架）电容器产品阵容。该系列产品于2024年9月开始量产。
-
车载等级直插式MEGACAP电容器，符合AEC-Q200车载标准
-
通过优化金属框架材料实现低电阻
-
产品阵容包括99 nF/1000 V（1类电介质）和47 μF/100 V（2类电介质）

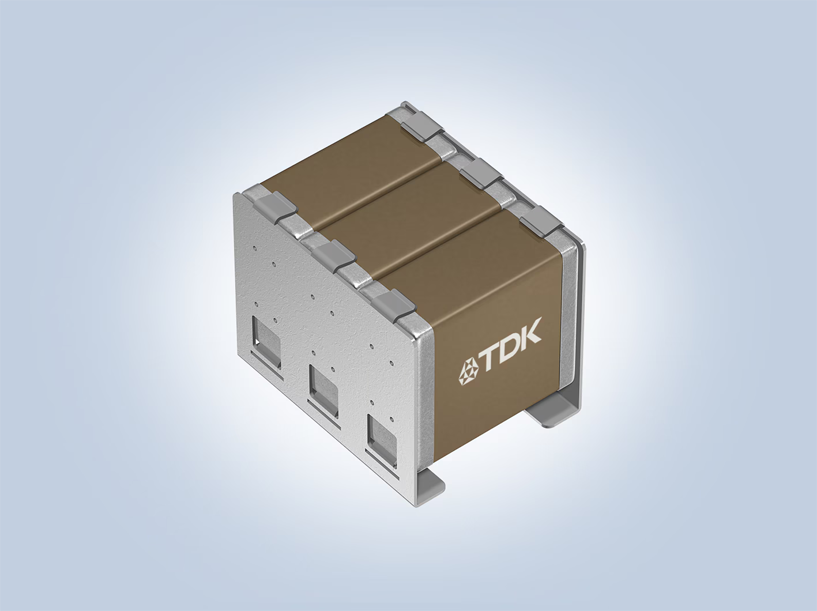

产品的实际外观与图片不同。
TDK标志没有印在实际产品上。
TDK株式会社（TSE：6762）进一步扩大了其车载等级CA 系列MEGACAP（带金属框架）电容器产品阵容。该系列产品于2024年9月开始量产。
近年来，混合动力汽车（HEV）和纯电动汽车（BEV）等电动动力系统汽车以及高效充电技术的发展取得了显著进展，两者都有助于减少温室气体排放。在这些应用场景中，逆变器、车载充电器（OBC）及无线电力传输（WPT）系统等子系统的功耗不断增加，因此，MLCC必须处理大电流并具有大电容。
为了满足上述需求，TDK推出了CA系列——业内最大*的3层堆叠配置、带金属框架的MLCC（6.00 x 5.60 x 6.40毫米）。由此，TDK现可提供广泛的产品阵容，包括99 nF/1000 V（1类电介质）和47 μF/100 V（2类电介质）。
为了处理大电流，TDK通过优化金属框架的材料，在原产品的基础之上进一步降低了等效串联电阻（ESR）。这有助于减少组件数量并促进设备小型化。今后，TDK将继续扩大其产品阵容，以满足客户需求。
* 截至2024年9月, 根据 TDK
主要应用
-
电源线路的平滑和去耦
-
车载充电器（OBC）和无线电力传输（WPT）等子系统中的谐振电路
-
逆变器中的缓冲电路
主要特点与优势
-
通过优化金属框架材料实现低电阻
-
通过采用多个MLCC实现大电容，以助力减少组件数量，促进设备小型化
-
高可靠性，符合AEC-Q200车载标准
型号
| 型号 |
外型尺寸 [mm]（长x宽x高） |
型号 | 温度特性 | 额定电压[V] | 电容[F] |
|
6.00 x 5.60 x 6.40 |
2 层 |
C0G |
1000 |
20 n |
|
|
6.00 x 5.60 x 6.40 |
2 层 |
C0G |
1000 |
30 n |
|
|
6.00 x 5.60 x 6.40 |
2 层 |
C0G |
1000 |
44 n |
|
|
6.00 x 5.60 x 6.40 |
2 层 |
C0G |
1000 |
66 n |
|
|
6.00 x 8.40 x 6.40 |
3 层 |
C0G |
1000 |
99 n |
|
|
6.00 x 5.60 x 6.40 |
2 层 |
C0G |
630 |
200 n |
|
|
6.00 x 8.40 x 6.40 |
3 层 |
C0G |
630 |
300 n |
|
|
6.00 x 5.60 x 6.40 |
2 层 |
X7T |
630 |
1 µ |
|
|
6.00 x 7.50 x 6.40 |
3 层 |
X7T |
630 |
1.5 µ |
|
|
6.00 x 5.00 x 6.40 |
2 层 |
X6T |
450 |
2.2 µ |
|
|
6.00 x 7.50 x 6.40 |
3 层 |
X6T |
450 |
3.3 µ |
|
|
6.00 x 5.00 x 6.40 |
2 层 |
X7T |
350 |
2.2 µ |
|
|
6.00 x 7.50 x 6.40 |
3 层 |
X7T |
350 |
3.3 µ |
|
|
6.00 x 5.00 x 6.40 |
2 层 |
X7S |
100 |
33 µ |
|
|
6.00 x 7.50 x 6.40 |
3 层 |
X7S |
100 |
47 µ |
|
|
6.25 x 5.00 x 6.70 |
2 层 |
X7R |
35 |
100 µ |
|
|
6.25 x 7.50 x 6.70 |
3 层 |
X7R |
35 |
150 µ |
|
|
6.25 x 5.00 x 6.70 |
2 层 |
X7R |
25 |
100 µ |
|
|
6.25 x 7.50 x 6.70 |
3 层 |
X7R |
25 |
150 µ |
如有需要，您可以点击“型号” ，进入产品页面，购买样品。
