模拟增强,这款面向电控应用的全国产高可靠32位MCU量产上市了!

发布时间:2023-02-06 责任编辑:lina

【导读】近日,全国产32位MCU领军企业爱普特微电子,针对电机控制、变频等应用市场,发布了一款最强全国产、高可靠32位MCU—APT32F171。该系列产品模拟外设、定时器比同类产品强大很多,该产品系列是采用全国产RISC内核,具有加强模拟性能,1.8V ~ 5.5V工作电压范围,48MHz CPU主频。支持硬件CRC,独立除法器,内嵌多达6个独立模拟比较器,2个运算放大器,15路12位高速ADC,多达30个GPIO,均支持外部中断,最多8个大电流驱动管脚;支持3组6路互补带死区模式的PWM输出等。


近日,全国产32位MCU领军企业爱普特微电子,针对电机控制、变频等应用市场,发布了一款最强全国产、高可靠32位MCU—APT32F171。该系列产品模拟外设、定时器比同类产品强大很多,该产品系列是采用全国产RISC内核,具有加强模拟性能,1.8V ~ 5.5V工作电压范围,48MHz CPU主频。支持硬件CRC,独立除法器,内嵌多达6个独立模拟比较器,2个运算放大器,15路12位高速ADC,多达30个GPIO,均支持外部中断,最多8个大电流驱动管脚;支持3组6路互补带死区模式的PWM输出等。


具备高可靠性、高集成、低功耗、易开发和价格优惠等优势于一体的全国产32位MCU APT32F171,为家电设备、工业设备、逆变等市场领域提供了最优国产芯选择。


模拟增强,这款面向电控应用的全国产高可靠32位MCU量产上市了!


APT32F171主要性能优势:

48MHz的32位高性能CPU

●16个32位通用寄存器

●高效的2级执行流水线

●中断控制器:支持动态配置的可嵌套中断(NVIC)

●增强的时钟和功耗控制器(SYSCON)

●硬件除法器(HWDIV)

●灵活的事件触发选择控制器(ETCB)

●CRC控制器(CRC)


存储器资源

●64KBytes程序存储,2KBytes数据存储

●8KBytes SRAM


通讯接口

●1 x UART/1 x USART


强大的定时器资源

●1 x 独立看门狗定时器(IWDT)

●1 x 8位窗口看门狗定时器(WWDT)

●1 x 16位2路同步定时器/计数器,支持PWM功能(GPT)

●4 x 16位基本计时TIMER(Basic Timer)

●1 x 16位增强型计数器,3组6路PWM输出,支持死区、互补、比较器联动(EPT)


模拟外设

●15路12位ADC,最大转换速度1MSPS

●6路独立比较器,每个比较器,可独立选择内部126个参考电压可对外输出的电压基准源

2路可调增益的运算放大器


特色功能

●8个大电流驱动管脚,每个管脚支持灌入最大电流为120mA


APT32F171在电机应用中的实例:

模块框图:


模拟增强,这款面向电控应用的全国产高可靠32位MCU量产上市了!

使用APT32F171系列产品高速风筒方案框图


应用特点:

●电压范围:AC160V~220V,功率范围:50W~150W

●闭环方式:速度闭环 功率闭环

●控制方式:双电阻无感FOC控制

●功率闭环:波动小于0.5%(50W~150W)

●速度闭环:波动小于0.4%(10000RPM~80000RPM)

●电机从静止到最高转速只需0.5s,启动平稳不抖动

●精准恒温控制

●硬件PID温度控制,可实现300次/s温度检测,温度控制精度小于1°

●通过匹配吸入功率,实时检测电机运行状态,实现堵风口精确报警

●过欠压保护,过流保护,堵转保护,缺相保护,功率保护,启动保护

●控制板电路简单,元器件少,降低成本,提高系统可靠性

●使用内部集成的运算放大器,减少外围器件,增益可配置,降低成本,灵活性高

●最快转换速率1MSPS的12位ADC,内部高精度电压参考源,保证精准的ADC采集,采样精准,控制更稳定,安全性提高


模拟增强,这款面向电控应用的全国产高可靠32位MCU量产上市了!

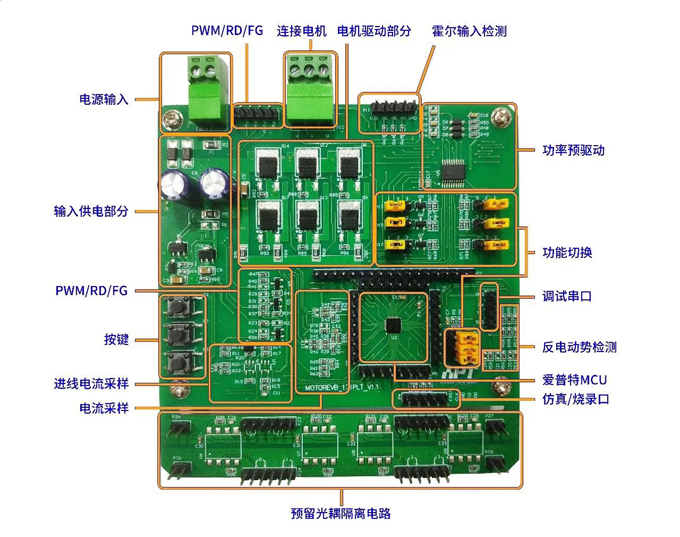

APT32F171电机评估板示意图


APT32F171不仅性能优越,还具备超高可靠性。APT32F171系列产品均经过严苛的产品测试验证和工业级的可靠性测试,以确保产品的高品质交付。目前APT32F171系列可提供5种封装10个型号。另外,爱普特还可提供从芯片到程序代码库、开发套件、量产烧录、设计方案等完整成熟的工具链支持,致力于为用户打造易开发的产品生态,帮助客户快速提升产品竞争力。

目前APT32F171已正式量产出货,并可提供样品,更多数据资料或样品申请,可联系爱普特微电子获取。

联系人:宋经理  13600172506  brook.sw@aptchip.com
