XC6228系列是实现了高精度，低噪声，高纹波抑制，低压差和低消耗电流的高速LDO电压调整器。本IC由基准电压源、误差放大器、驱动晶体管、电流限定电路、相位补偿、电路浪涌电流防止电路等构成。
从CE端子输入低电平能使IC成待机状态。此外，在待机状态时，能用VOUT端子-VSS端子之间的内部开关使稳定输出用电容(CL)的充电电荷放电。此功能可以使VOUT端子迅速地返回VSS电平。
稳定输出用电容(CL)能与陶瓷电容等低ESR电容相对应。

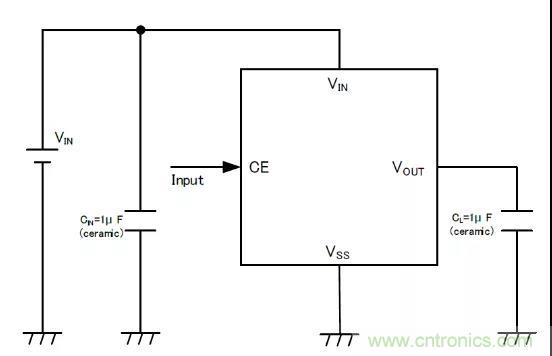

典型电路框图
特点
| 最大输出电流 | 300mA |
|---|---|
| 输入电压范围 | 1.6V ~ 5.5V |
| 输出电压 | 1.2V ~ 4.0V (精度 ±2%) 0.1V increments |
| 输入/输出电位差 | 200mV＠IOUT=300mA (VOUT<>/sub=3.0V) |
| 低消耗电流 | 100μA |
| 待机电流 | 0.1μA |
| 高纹波去除率 | 80dB＠f=1kHz |
| 保护电路 | Current Limit (400mA) |
| 支持低ESR电容器 | CIN=1μF, CL=1μF |
| 带CE端子 | 高电平有效，CL高速放电 |
| 工作环境温度 | -40℃ ~ 85℃ |
| 环保相关 | 与EU RoHS规格对应、无铅 |

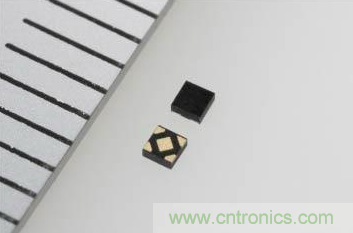

封装
USPQ-4B04（1.0 x 1.0 x 0.6）
应用领域
●行动装置
●无线通讯
●模块
●手机
典型性能特征

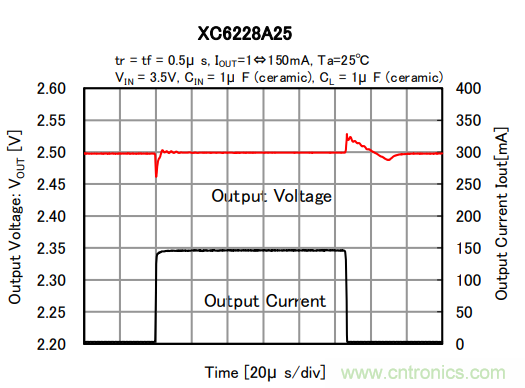

负载瞬态响应
