【导读】近日，MPS芯源系统正式推出车规级薄膜晶体管液晶显示器偏压驱动器——MPQ5613D-AEC1。该产品已通过AEC-Q100 Grade 1可靠性认证，专为汽车智能座舱内的TFT LCD显示屏设计，可广泛应用于数字仪表盘、中控信息娱乐系统及抬头显示等场景。随着车载显示需求快速增长，TFT LCD技术占据市场主导地位，此款高集成度驱动IC旨在为汽车显示屏提供稳定、高效的电源偏压解决方案。
近日，MPS芯源系统正式推出车规级薄膜晶体管液晶显示器偏压驱动器——MPQ5613D-AEC1。该产品已通过AEC-Q100 Grade 1可靠性认证，专为汽车智能座舱内的TFT LCD显示屏设计，可广泛应用于数字仪表盘、中控信息娱乐系统及抬头显示等场景。随着车载显示需求快速增长，TFT LCD技术占据市场主导地位，此款高集成度驱动IC旨在为汽车显示屏提供稳定、高效的电源偏压解决方案。
随着汽车智能化的飞速发展，车载显示行业也呈现出快速增长趋势。TFT LCD显示屏作为主流技术，在汽车显示屏应用中占比超过90%。MPQ5613D-AEC1作为一款专为汽车TFT LCD设计的偏压驱动器，集成了4路输出、VCOM缓冲器和栅极电压整形等功能。

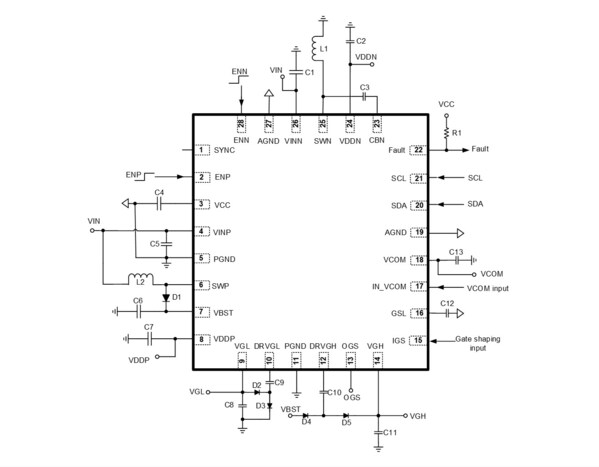

MPQ5613D-AEC1 典型应用图
MPQ5613D-AEC1输入电压支持2.7 – 12V, 4路输出模块和VCOM缓冲器均支持电压可调，升压和升降压模块输出电流最大可支持500mA，正向和负向电荷泵模块输出电流可达50mA，VCOM缓冲器输出电流可达25mA。其升压模块支持2.7V到 21.8V宽输出电压范围可调，升降压模块支持-0.7V到 -16.6V宽输出电压范围可调，可驱动更大尺寸面板。
适配应用场景丰富
除了支持6档可调的开关频率（最大3MHz）外，MPQ5613D-AEC1同样提供扩频功能、支持升压和升降压模块频率同步和错相（180º）控制方式，可以最大程度减小EMI。通过I2C 通讯接口任意配置VDDP, VDDN, VGH and VGL的上下电时序，MPQ5613D-AEC1可适配不同的应用场景。
保障设备稳定运行
MPQ5613D-AEC1强大的保护功能可保证设备的安全运行，具体功能包括输入欠压锁定 (UVLO) 保护、SWP/SWN 逐周期限流保护、过温保护 (OTP)、VDDP/VDDN/VGH/VGL 欠压保护 (UVP)、VCOM 输出过流保护 (OCP) 以及VDDP输出限流保护。
小封装的集成设计
在集成VCOM缓冲器和栅极电压整形功能的基础上，MPQ5613D-AEC1采用QFN (4mm x 5mm) 小封装设计，可极大程度减小PCB面积并最大限度减少外部元器件的使用，从而节省BOM成本。

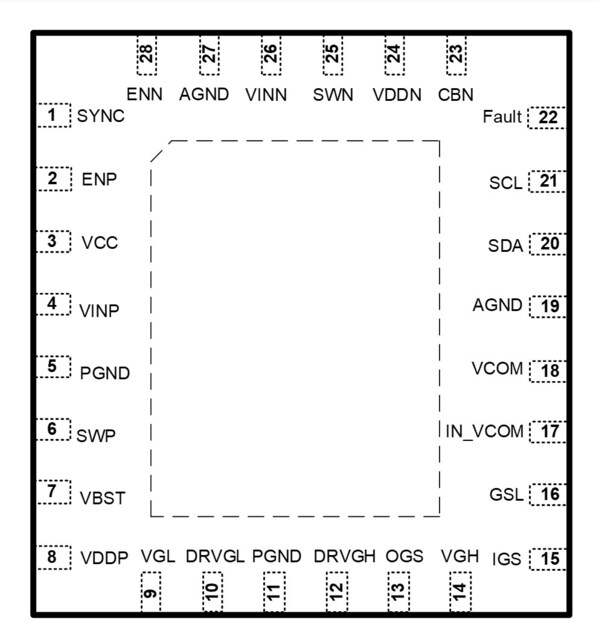

MPQ5613D-AEC1 封装参考图
针对汽车TFT LCD型仪表，中控，HUD等显示屏应用，MPS还提供全局调光、分区调光等多种背光解决方案以满足客户的不同需求。
MPS全局调光背光驱动产品

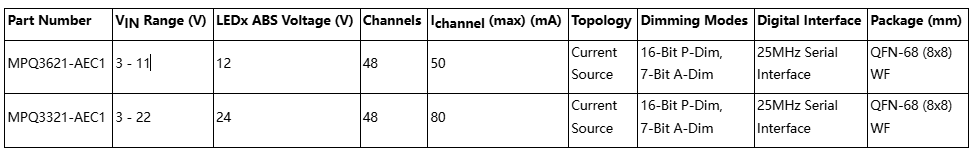

MPS Local Dimming背光驱动产品
产品购买与技术支持
如对上述方案感兴趣，MPS可为您提供MPQ5613D-AEC1的产品数据手册、评估演示板等丰富技术资源支持。同时，如有其他解决方案需求，也欢迎访问咨询更多产品详情。
