圣邦微电子推出 7 路 LDO 电源管理芯片 SGM38120

发布时间:2025-03-20 责任编辑:lina

【导读】圣邦微电子推出 SGM38120,一款面向多摄像头和多传感器应用场景的电源管理芯片。该器件可应用于智能手机、智能手表、AR 眼镜、健康监测及智能监控等设备。



圣邦微电子推出 SGM38120,一款面向多摄像头和多传感器应用场景的电源管理芯片。该器件可应用于智能手机、智能手表、AR 眼镜、健康监测及智能监控等设备。


SGM38120 是一款高性能的 7 通道低压差线性稳压器(LDO)电源管理集成电路(PMIC),集成了两种类型的 LDO 通道:两个低压差 N 沟道 MOSFET LDO 通道和五个高电源噪声抑制比(PSRR)及低噪声 P 沟道 MOSFET LDO 通道。这种设计使其能够满足多种电源管理需求,同时兼顾高效性和稳定性。

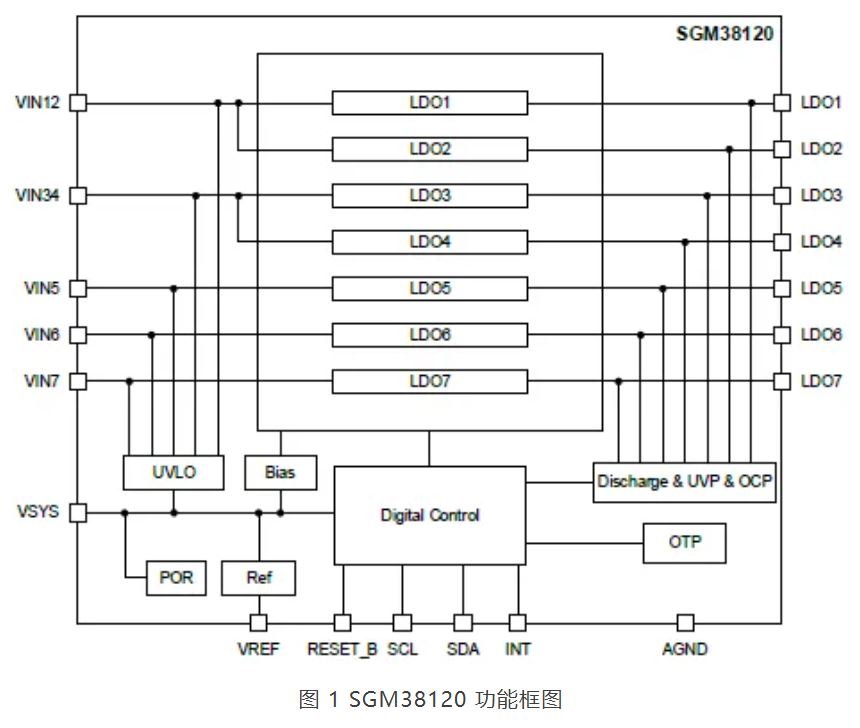

圣邦微电子推出 7 路 LDO 电源管理芯片 SGM38120


器件特性:


LDO1 和 LDO2:

  • 支持 1.4A 的输出电流;

  • 输入电压范围 0.7V 至 2.0V;

  • 可编程输出电压范围 0.528V 至 1.504V,步进 8mV;

  • 输出电压精度 1.3%。


LDO3、LDO4 和 LDO6:

  • 输出电流能力 500mA;

  • 输入电压范围 1.8V 至 5.5V;

  • 可编程输出电压范围 1.504V 至 3.544V,步进 8mV;

  • 电源噪声抑制比(PSRR)表现出色,在 1kHz 频率下达到 105dB,在 1MHz 频率下仍能保持 70dB;

  • LDO3 和 LDO4 噪声水平为 15μVRMS(典型值);

  • LDO6 噪声水平为 17μVRMS(典型值)。


LDO5 和 LDO7:

  • 支持 750mA 的输出电流;

  • 输入电压范围 1.8V 至 5.5V;

  • 可编程输出电压包括 1.2V 以及 1.504V 至 3.544V,步进 8mV;

  • 电源噪声抑制比(PSRR)在 1kHz 时为 105dB,在 1MHz 时为 70dB,噪声水平为 17μVRMS(典型值)。


为确保系统的安全性和可靠性,SGM38120 还配备了多种保护功能,包括过温保护(OTP)、输出过流保护(OCP)、欠压保护(UVP)和欠压锁定保护(UVLO)。此外,芯片还支持故障中断功能,能够及时响应异常情况,进一步提升系统的稳定性。


在通信和控制方面,SGM38120 配备了 I²C 通信外设,其默认从机地址为 0x35,可通过 I²C 进行灵活配置,方便用户实现系统集成和管理。芯片还设有高优先级的 RESET_B 引脚,用于硬件复位,以及 INT 引脚,用于中断指示和 I²C 通信外设的交互,进一步增强了其在复杂系统中的适用性和灵活性。


SGM38120 的工作温度范围为 -40℃ 至 +85℃,能够适应广泛的工业安防和消费级应用场景。它采用符合环保理念的 WLCSP-1.83×1.51-20B 绿色封装,体积小巧,适合用于对空间要求较高的设备中。凭借其卓越的性能、灵活的配置和强大的保护功能,SGM38120 为电源管理应用提供了一个高效、可靠的解决方案。


圣邦微电子推出 7 路 LDO 电源管理芯片 SGM38120

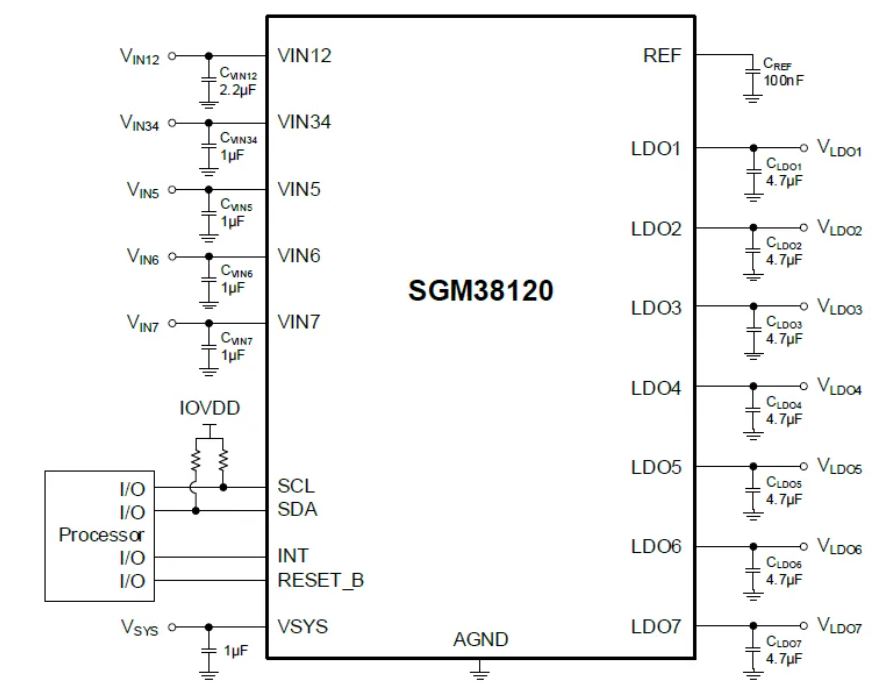

图 2 SGM38120 典型应用框图


关于圣邦微电子


圣邦微电子(北京)股份有限公司(股票代码 300661)专注于高性能、高品质模拟集成电路的研发和销售。产品覆盖信号链和电源管理两大领域,拥有 32 大类 5200 余款可供销售型号,全部自主研发,广泛应用于工业、汽车电子、通信设备、消费类电子和医疗仪器等领域,以及物联网、新能源和人工智能等新兴市场。
