东芝推出可适应广泛应用的3相栅极驱动电路IC

发布时间:2025-02-05 责任编辑:lina

【导读】东芝现针对消费设备和工业设备中使用的3相直流无刷电机,推出了四款TB67Z83xxFTG系列3相栅极驱动电路IC和四款TB67Z85xxFTG系列3相栅极驱动电路IC。新产品与用作电机控制器的微控制器以及MOSFET相结合后,可驱动适合多种应用的直流无刷电机,从而提供可满足实际应用需求的整体解决方案。



东芝电子元件及存储装置株式会社(简称“东芝”)现针对消费设备和工业设备中使用的3相直流无刷电机,推出了四款TB67Z83xxFTG系列3相栅极驱动电路IC和四款TB67Z85xxFTG系列3相栅极驱动电路IC。新产品与用作电机控制器的微控制器以及MOSFET相结合后,可驱动适合多种应用的直流无刷电机,从而提供可满足实际应用需求的整体解决方案。


新产品集成3相高边和低边MOSFET的驱动电路。对于外部MOSFET的栅极驱动电流,其灌电流的设置范围为10 mA至1 A[1](峰值),拉电流的设置范围为20 mA至2 A[1](峰值)。VM供电电压[2]适用于8至75 V的较宽工作范围,VDRAIN电压[3]适用于6至75 V的较宽工作范围。这两种电压均适合电动工具、清洁设备、工业机器人等多种应用。此外,产品的最大供电电流(待机)仅为1 μA,因此满足电池驱动应用实现低耗电量并延长待机时间。同时,产品内置有多种保护功能,可提高系统的可靠性。新产品不仅能为器件本身提供欠压锁定(UVLO)和热关断电路等保护功能,其栅极驱动电压故障检测功能和过电流检测功能也能保护外部MOSFET。


这四款新产品“TB67Z833SFTG、TB67Z833HFTG、TB67Z853SFTG和TB67Z853HFTG”均内置三通道放大器可用于电机电流采样信号放大,减少了外部元器件数量,因此可节省电路板上的空间。


另外四款产品“TB67Z830SFTG、TB67Z830HFTG、TB67Z850SFTG和TB67Z850HFTG”没有内置放大器,满足客户多样的应用需求。


东芝将继续开发适合各种应用的产品,并致力于提供有助于简化设计、减小电路板面积和降低总成本的整体解决方案。


注:
[1]环境温度和供电电压等工作条件会限制实际可用的驱动电流值。
[2]IC的供电电压
[3]电机的供电电压




东芝推出可适应广泛应用的3相栅极驱动电路IC

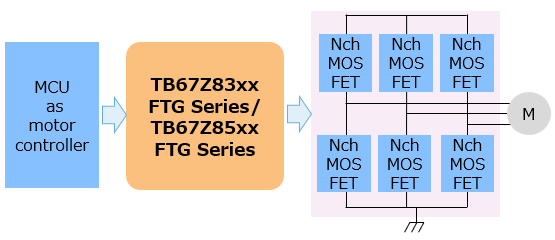

图1:结构方框图



应用

  • 无绳电动工具

  • 无绳清洁设备

  • 机器人

  • 风扇

  • 鼓风机等


特点

  1. 为3相直流无刷电机提供整体解决方案

  2. 宽工作范围
    ・VM供电电压:8至75 V
    ・VDRAIN 电压:6至75 V
    ・外部MOSFET的栅极驱动电流:拉电流10 mA至1 A(峰值),灌电流20 mA至2 A(峰值)

  3. 内置的各种保护功能:欠压锁定(UVLO)、热关断电路、栅极驱动电压故障检测、过电流保护等。

  4. 低供电电流(待机):ISTBY(IVM+IVDRAIN)=1 μA(最大值)


特点说明


1.为3相直流无刷电机提供整体解决方案




东芝推出可适应广泛应用的3相栅极驱动电路IC

图2:3相直流无刷电机驱动的结构方框图

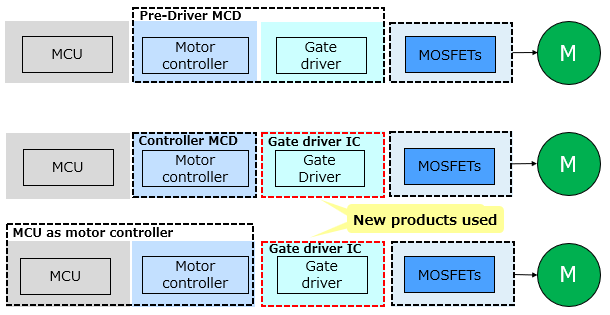

现以用作电机控制器的微控制器、栅极驱动电路IC和MOSFET的结构驱动3相直流无刷电机,而东芝产品线先前没有栅极驱动电路IC。因此,东芝现推出新型栅极驱动电路IC,扩大了其产品线,从而为各种3相直流无刷电机提供整体解决方案。


2.宽工作范围


VM供电电压(IC供电电压)适用于8至75 V的较宽工作范围,VDRAIN电压(电机供电电压)适用于6至75 V的宽工作电压范围。此外,对于外部MOSFET的栅极驱动电流,其灌电流的设置范围为10 mA至1 A(峰值),拉电流的设置范围为20 mA至2 A(峰值)。


新产品适用于电动工具、清洁设备、工业机器人等各种应用。


3.内置的各种保护功能




东芝推出可适应广泛应用的3相栅极驱动电路IC

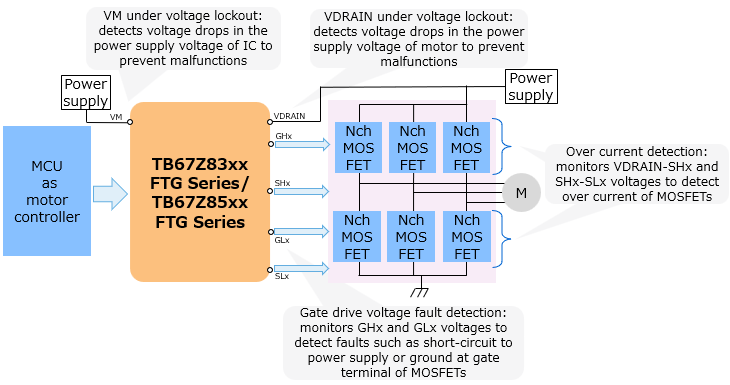

图3:多种保护功能



新产品不仅能为器件本身提供欠压锁定(UVLO)和热关断电路等保护功能,其栅极驱动电压故障检测功能和过电流检测功能也能保护外部MOSFET。这有助于提高系统的可靠性。

4.低供电电流(待机)


在待机模式下,新产品可保持ISTBY(IVM+IVDRAIN)=1 μA(最大值),因此在电池驱动应用情况下可以延长待机时间。


主要规格

(除非另有规定,Ta=25 °C)

器件型号 TB67Z833
SFTG
TB67Z833
HFTG
TB67Z853
SFTG
TB67Z853
HFTG
TB67Z830
SFTG
TB67Z830
HFTG
TB67Z850
SFTG
TB67Z850
HFTG
规格书 PDF: 1,222KB  PDF: 1,222KB PDF: 1,222KB PDF: 1,222KB PDF: 1,222KB PDF: 1,222KB PDF: 1,222KB PDF: 1,222KB
绝对最大额定值 供电电压VVM(V) -0.3至80
VDRAIN引脚电压
VVDR(V)
-0.3至80
工作范围 VM供电电压
VVM(V)
Ta=-40
至125 °C
8至75
VDRAIN电压
VVDR(V)
6至75
稳压器电压(V) 典型值 3.3 5 3.3 5
供电电流(待机)
ISTBY (IVM+IVDRAIN)(μA)
Tj=-40至125 °C 最大值 1
接口 串行外设接口
(SPI)
硬件 串行外设接口
(SPI)
硬件 串行外设接口
(SPI)
硬件 串行外设接口
(SPI)
硬件
电流感应放大器 3个通道 -
封装 名称 P-WQFN40-0606-0.50-003 P-VQFN32-0505-0.50-007
尺寸(mm) 典型值 6.0×6.0 5.0×5.0
库存查询与购买 Buy Online Buy Online Buy Online Buy Online Buy Online Buy Online Buy Online Buy Online
