圣邦微电子推出带直通模式的高功率密度升压转换器 SGM66022

发布时间:2024-05-26 责任编辑:lina

【导读】圣邦微电子全新推出高功率密度全集成升压电源 SGM66022。在升压 DC/DC 转换器被运用到电池馈电的应用场景中,当电池或储能单元处于低电压状态,需要升压 DC/DC 为系统提供一个最低电压,保证系统能正常运行的同时,尽可能深度榨取输入源的能量。升压电源拓扑决定了,当输入电压越低,维持同样负载,升压电源需要更大的输入电流能力。


圣邦微电子全新推出高功率密度全集成升压电源 SGM66022。


在升压 DC/DC 转换器被运用到电池馈电的应用场景中,当电池或储能单元处于低电压状态,需要升压 DC/DC 为系统提供一个最低电压,保证系统能正常运行的同时,尽可能深度榨取输入源的能量。升压电源拓扑决定了,当输入电压越低,维持同样负载,升压电源需要更大的输入电流能力。

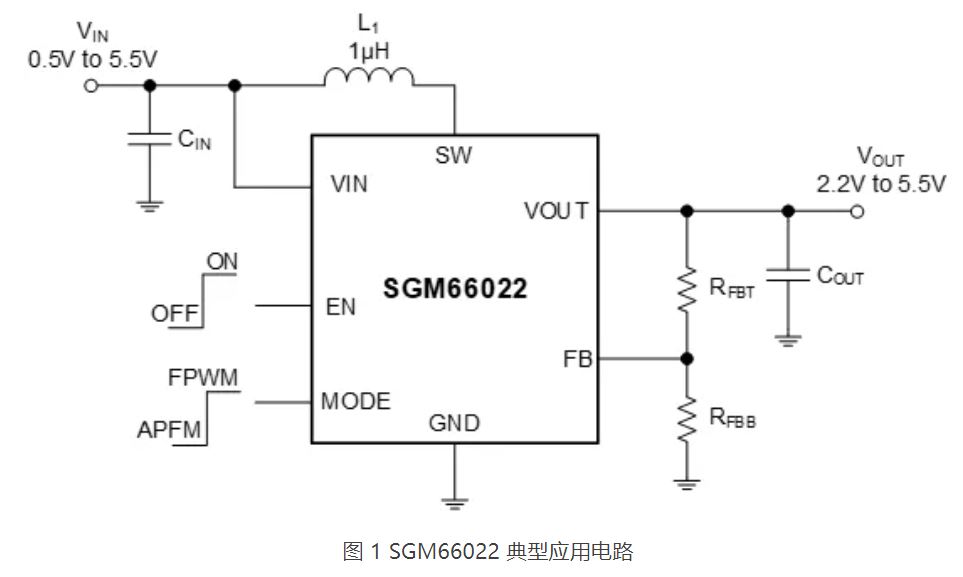

圣邦微电子全新推出的升压电源 SGM66022 能在 2mm×2mm 的 DFN 封装内提供 8A 的谷值电流,且支持最低 0.5V 的工作电压。当输入电压大于或者等于设定的输出电压时,SGM66022 支持直通模式;当输入源电压下跌至小于设定输出电压,芯片会自动切换到升压模式。


圣邦微电子推出带直通模式的高功率密度升压转换器 SGM66022


SGM66022 典型应用场景

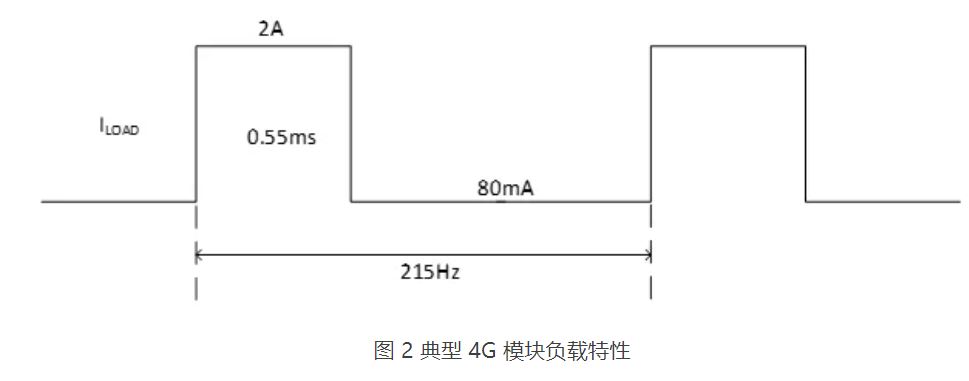

断电备份是表类、集中器应用领域的强需求,通常选用 2 个 2.7V 耐压,10F 的超级电容串联作为储能单元,在电网断电的情况下为表上的通讯模块提供能量上报表或集中器上的信息。如图 2 所示,典型 4G 通讯网络模块的负载周期为 215Hz,TX/RX 阶段需要维持 550μs 的 2A 峰值电流,非 TX/RX 阶段,底电流维持在 80mA。


圣邦微电子推出带直通模式的高功率密度升压转换器 SGM66022

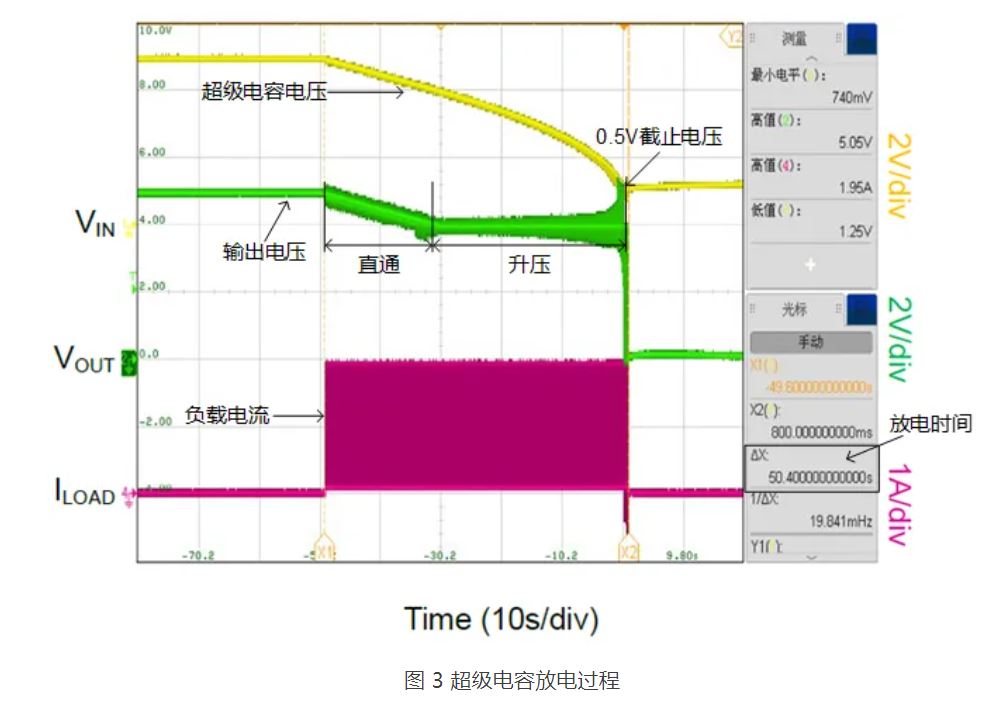

考虑到超级电容使用安全和寿命,单个超级电容满电电压维持在 2.5V,图 3 展示了两个 10F 超级电容串联,充电到 5V 后,按照图 2 的负载特性工作,SGM66022 从一开始直通、升压、直到 SGM66022 关机,整个放电时间能达到 50.4s,提供足够的时间上报重要的数据。


圣邦微电子推出带直通模式的高功率密度升压转换器 SGM66022

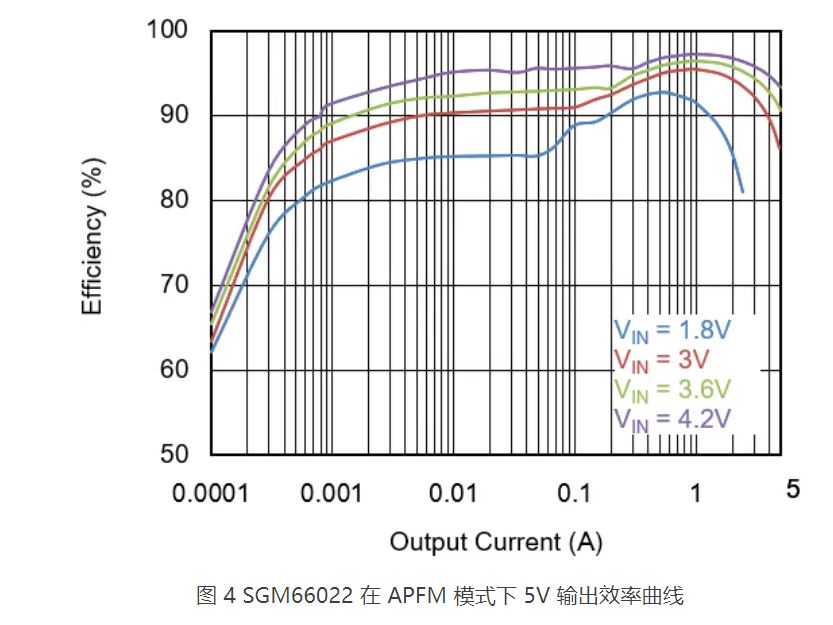

在维持最低 0.5V 工作电压的同时,SGM66022 的高转换效率,以及可配置轻载高效模式的 MODE 引脚可以进一步提升放电时间。


圣邦微电子推出带直通模式的高功率密度升压转换器 SGM66022


SGM66022 核心参数

  • 94.7% 峰值效率;

  • VIN > VOUT 时为直通模式;

  • 最低 0.5V 工作输入电压;

  • 轻负载 APFM 或 FPWM 配置;

  • 8A 谷值电流限制;

  • 强大的保护功能。


关于圣邦微电子


圣邦微电子(北京)股份有限公司(股票代码 300661)专注于高性能、高品质模拟集成电路的研发和销售。产品覆盖信号链和电源管理两大领域,拥有 32 大类 5200 余款可供销售型号,全部自主研发,广泛应用于工业、汽车电子、通信设备、消费类电子和医疗仪器等领域,以及物联网、新能源和人工智能等新兴市场。
