【导读】东芝电子元件及存储装置株式会社（“东芝”）近日宣布，在DCL54xx01系列四通道数字隔离器的产品线中新增4款新产品，该系列产品具有高共模瞬变态抑制（CMTI）和高速数据传输率。

东芝电子元件及存储装置株式会社（“东芝”）近日宣布，在DCL54xx01系列四通道数字隔离器的产品线中新增4款新产品，该系列产品具有高共模瞬变态抑制（CMTI）和高速数据传输率。

通过输出使能端子[1]可以实现使能控制。

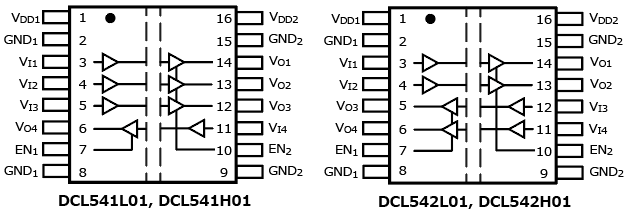

“DCL541H01和DCL541L01”的通道配置为正向三通道和反向一道，而“DCL542H01和DCL542L01”的通道配置是两个正向通道和两个反向通道。包括6款之前发布的产品在内的十款产品实现了多样的使能控制选项和通道配置选择。

东芝的DCL54xx01系列采用专有的磁耦合隔离传输方法，实现了高达100 kV/μs（最小值）[2]的CMTI。这种技术提高了输入／输出间在高电噪声环境下的信号隔离能力，从而确保了控制信号的稳定传输和设备操作的可靠性。这些数字隔离器具有0.8 ns（典型值）[3]的低脉宽失真和高达150 Mbps（最大值）的高速数据传输率，非常适合于需要多通道高速通信的应用场景，例如具备SPI通信的I/O接口。

应用

• 工业自动化系统（可编程逻辑控制器、I/O接口等）

• 电机控制

• 逆变器

特性

• 通过输出使能端子[1]可以实现使能控制。

• 四通
  正向3通道和反向1通道
  正向2通道和反向2通道

• 高共模瞬变态抑制：CMTI＝100 kV/μs（最小值）[2]

•


主要规格

应用电路示例

注：
[1]当使能控制信号为高电平时，输出启用。反之，当使能控制信号为低电平时，输出禁用（输出高阻抗状态）。
[2]测试条件：VI＝VDDI或0 V，VCM＝1500 VTa＝25 °C
[3]测试条件：VDD1＝VDD2＝5 V，Ta＝25 °C
