圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

发布时间:2023-08-18 责任编辑:lina

【导读】圣邦微电子推出一款高效、小型化同步降压转换器 SGM61006,支持超低输入电压。输入电压范围 1.65V 至 5.5V,适用于在 1.8V 局部电源环境下向下转换和针对两节干电池、两串锌空气电池、两串光电池、银锌电池和单节超级电容的应用场景。


圣邦微电子推出一款高效、小型化同步降压转换器 SGM61006,支持超低输入电压。输入电压范围 1.65V 至 5.5V,适用于在 1.8V 局部电源环境下向下转换和针对两节干电池、两串锌空气电池、两串光电池、银锌电池和单节超级电容的应用场景。


该芯片工作在 3.5MHz 高开关频率且不需要外部补偿,是紧凑设计的妥善解决方案。在重负载时以脉宽调制(PWM)模式运行,在轻负载时逐渐降低频率进入脉冲频率调制(PFM)模式,在更轻负载时自动进入节电模式(PSM)以保持其高效率。该芯片采用自适应滞后和伪恒定实时控制(AHP-COT)结构,具有优良的负载瞬态性能和输出稳压精度。芯片采用符合环保理念的 WLCSP-0.9×1.3-6B-A 绿色封装,体积小、数据传输路径短、稳定性高、散热特性佳,符合轻薄短小便携式设备的需求。


圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 1 SGM61006 典型应用电路


SGM61006 典型特性

  • 1.65V 至 5.5V 输入电压范围;

  • 0.5V 至 VIN 可调输出电压;

  • 快速瞬态调节的 AHP-COT 控制结构;

  • 3.5MHz 开关频率;

  • 效率高达 90%(4.2V转1.8V);

  • 低 RDSON MOSFET 开关(100mΩ/95mΩ);

  • 26μA(典型值)工作静态电流;

  • 轻载高效的节电模式;

  • 100% 占空比;

  • 输出放电功能;

  • 电源正常指示 Power Good;

  • 热关断保护;

  • 符合环保理念的 WLCSP-0.9×1.3-6B-A 绿色封装。

圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 2 SGM61006 封装引脚定义


SGM61006 输入欠压锁定门限(UVLO)


圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 3 SGM61006 输入欠压锁定门限(UVLO)

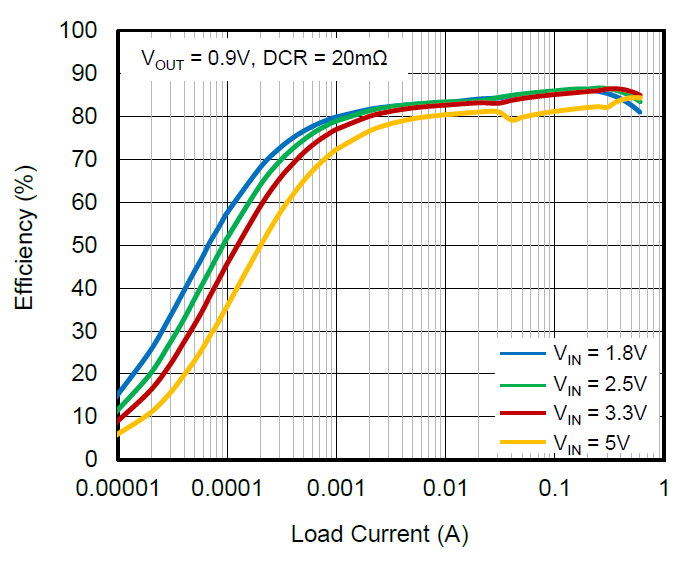

SGM61006 实测效率曲线

圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 4 SGM61006 实测效率曲线


SGM61006 功能展示


圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 5 EN 引脚控制启动和关断


SGM61006 内置软启动功能可减小瞬时输入电流冲击并确保输出电压无过冲。使能控制引脚 EN 和电源正常指示 PG 以及内置 RDIS 输出放电功能,方便实现系统上下电时序和逻辑控制。


圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 6 PWM/PSM 模式操作


SGM61006 在重负载时,工作在 PWM 模式;在轻负载时,自动降低工作频率进入 PFM 模式;在更轻负载时,自动切换到 PSM 模式,可从 PWM 模式到 PSM 模式平滑过渡。PSM 模式通过降低开关频率和最小化静态电流来实现高效率,同时可有效降低系统待机能耗。


圣邦微电子推出支持超低输入电压 1.65V 的同步降压转换器 SGM61006

图 7 10mA 至 600mA 负载动态响应


SGM61006 具有优越的负载瞬态响应能力,满足系统从休眠到满载工作的动态需求。


关于圣邦微电子


圣邦微电子(北京)股份有限公司(股票代码 300661)专注于高性能、高品质模拟集成电路的研发和销售。产品覆盖信号链和电源管理两大领域,拥有 30 大类 4300 余款可供销售型号,全部自主研发,广泛应用于工业、汽车电子、通信设备、消费类电子和医疗仪器等领域,以及物联网、新能源和人工智能等新兴市场。
