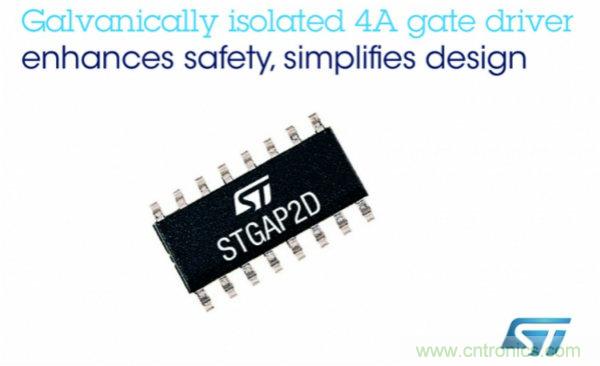

【导读】STGAP2DM栅极驱动器是意法半导体的 STGAP2系列电隔离驱动器的第二款产品，集成了低压控制和接口电路以及两个电隔离输出通道，可以驱动单极或双极型晶体管的栅极。
STGAP2DM内部额定隔离电压高达1700V，有助于增强安全性，简化系统设计，节省物料清单成本和电路板空间。两个26V轨到轨输出具有4A栅极驱动能力，可确保工业电机驱动器和大功率变频器有强大的性能。STGAP2DM还非常适用于充电器、电焊机、电磁炉以及通用电源和电源转换器。
为简化系统设计，提高系统可靠性，STGAP2DM内置全方位保护功能，包括关断和制动专用的引脚、欠压锁定（UVLO）和防止同时双向输出高电平的互锁保护功能，以及过热关断。通过管理输入引脚上的电压可使驱动器进入待机模式，让用户在驱动器空闲时节省电能。
3.3V / 5V TTL / CMOS逻辑兼容输入方便驱动器连接主控制器，80ns输入至输出传播延迟确保操作速度快，PWM控制精度高。
STAGP2DM现已投产，采用紧凑型SO-16封装，为简化电路板设计，引脚排列已经过优化。该产品将在2018德国慕尼黑电子展（11月13日至16日）C3 / 101展厅的意法半导体展台展出。
