MYC-YT113i国产核心板
真正的国产核心板，100%国产物料认证
核心板采用100%国产物料，经赛宝实验室权威认证，物料自主可控，产品生命周期长，全面验证国产化，终端用户可放心选用。

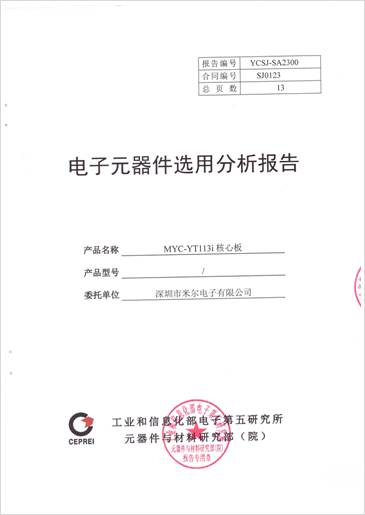

图：MYC-YT113i国产核心板-物料自主可控认证报告
采用全志T113-i处理器，高性价比
T113-i是全志科技在智能工控领域和汽车领域的一款高性价比、入门级嵌入式处理器。T113-i处理器配备2*Cortex-A7@1.2GHz 、外置DDR2/DDR3接口、支持1080p高清视频解码、HiFi4 DSP。此外还具备视频采集接口（Parallel-CSI/CVBS in）、显示器接口（MIPI-DSI/LVDS/RGB/CVBS out）、USB2.0 接口、CAN 接口、千兆以太网接口，因此特别适用于入门级工业人机界面(HMI)和具有视频功能的嵌入式设备等应用。

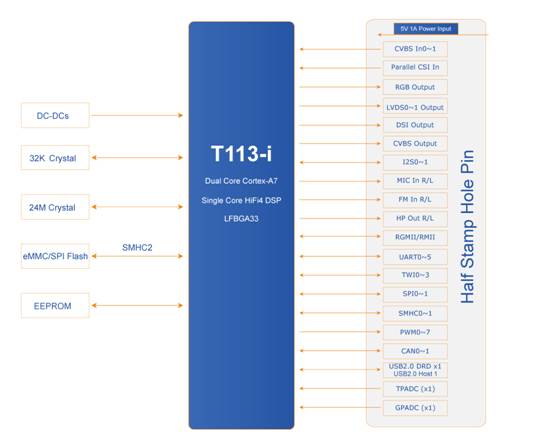

图：全志T113-i 处理器框图
外置DDR3，可以灵活配置容量
为了满足不同的行业需求，米尔T113-i核心板的DDR3内存提供灵活配置：256MB/512MB/1GB可选。针对不同的行业需求，用户能够按照自身实际需求自由选择最适配的核心板型号。
沉金工艺，品质可靠
MYC-YT113i核心板采用高密度高速电路板设计，在大小为37mm*39mm板卡上集成了T113-i、DDR3、eMMC、E2PROM、分立电源等电路。核心板以SMD贴片的形式焊接在底板，管脚为邮票孔+LGA封装。板卡采用6层高密度PCB设计，沉金工艺生产，独立的接地信号层，无铅。
丰富的外设资源
MYC-YT113i核心板通过邮票孔+LGA引出信号和电源地共计140+50PIN，这些信号引脚包含了丰富的外设资源。
配套开发板
MYD- YT113i开发板，采用12V/2A直流供电，搭载了千兆以太网接口、1路USB2.0协议M.2 B型插座的5G/4G模块接口、板载1路USB2.0协议的WIFI模块、2路LVDS显示接口、1路音频输出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路USB debug Type-C接口、1路Micro SD接口、1路兼容树莓派扩展接口。

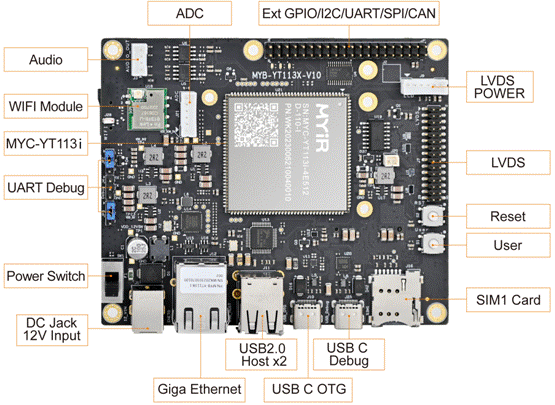

图 MYD-YT113i 开发板图
丰富的开发资源
MYD-YT113i提供丰富的软件资源以帮助客人尽快实现产品的开发。在产品发布时，您可以获取全部的Linux BSP源码及丰富的软件开发手册,提供丰富的Linux系统软件资源和基于QT5的HMI V2.0系统。另外还提供ubuntu22.04，未来还将支持TINA系统。
MYC-YT113i核心板参数
MYD-YT113i开发板参数
如果你正在寻找一款国产处理器，不妨了解一下这款全志T113i核心板及开发板。
产品链接：
https://www.myir.cn/shows/132/66.html
