【导读】当前FPGA、SoC、AI加速器及新一代CPU普遍采用先进FinFET工艺，芯片工作电压持续降低，行业对低压时钟缓冲器的需求快速增长。但业内1.2V LVCMOS标准时钟缓冲器供给紧缺，高低压时钟信号转换缺少成熟专用器件，工程师大多依靠分立器件和分压电路实现设计。这种传统方式不仅增加PCB板级布局难度、拉高物料成本，还容易引发时钟信号失真、占空比偏移等问题，直接影响高速系统的运行稳定性。针对行业普遍存在的时序设计难题，Microchip推出全新SY757xx系列1.2V输出LVCMOS时钟缓冲器，以集成化单芯片方案替代复杂分立设计，凭借宽电压适配、超低抖动、高信号完整性的特性，有效适配高端芯片的时钟分发需求，目前多款型号已正式量产上市。

随着高性能FPGA、SoC、AI加速器与新一代CPU广泛采用先进FinFET工艺节点，低压时钟驱动器的市场需求持续攀升。由于标准1.2V LVCMOS 时钟缓冲器供应有限，以及缺乏能够将较高电压时钟信号转换为先进器件所需低电压电平的电平转换缓冲器，印制电路板设计人员面临越来越大的设计挑战。依赖分立器件和分压技术的传统方案可能会影响信号完整性和时钟占空比精度，同时增加电路板复杂度和元件数量。

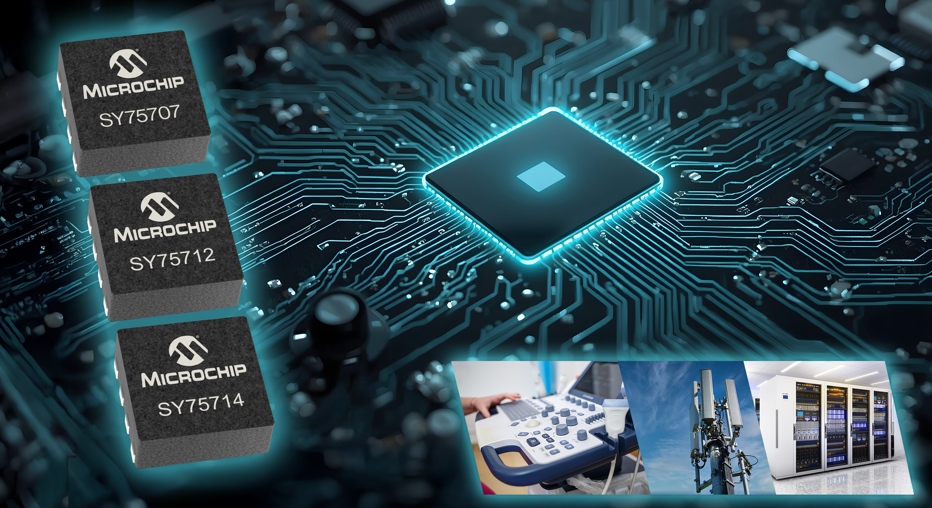

Microchip推出 SY757xx 系列 1.2V 输出 LVCMOS 时钟缓冲器产品组合，旨在应对上述设计挑战。该系列器件无需采用传统分立器件方案，简化系统设计，同时提供超低附加抖动性能。为支持传统板卡电源设计以及不同电压等级的时钟源，该系列器件支持宽电源电压（VDD）范围和宽工作频率范围。SY757xx 系列可实现超低附加抖动的时钟分配，同时保持当今高速 FPGA、SoC 和 CPU 平台所需的高时钟精度和信号完整性。

Microchip 负责时序与通信业务部的副总裁 Maamoun Abou Seido 表示：“随着下一代高性能 FPGA、SoC 和 CPU 平台的发展，时钟分发面临越来越多挑战。Microchip 的 SY757xx 时钟缓冲器可帮助客户应对这些挑战。该单芯片方案集成超低附加抖动性能、宽范围 VDD 支持和宽工作频率支持，能够简化电路板设计、减少器件数量，并帮助客户满足当今高性能计算应用对信号完整性和时序精度的需求。”

在信号完整性至关重要的应用平台中，Microchip SY757xx系列进一步强化了时钟缓冲器作为 SoC 和 FPGA 时钟分发及扇出接口的重要作用。这些平台需要支持高速并行处理、硬件可重构、低延迟以及高效实时计算等能力。上述能力广泛应用于嵌入式视觉、视频处理、AI/ML 加速、工业控制与物联网、网络与通信、信号处理以及嵌入式系统等领域。

该系列包括3款已量产器件和8款正在小批量送样的器件，提供多种配置选择，并采用3种紧凑封装形式。器件可抑制0 Hz至250 MHz频率范围内的时钟信号失真，同时支持1.2V至3.3V电压转换输入范围，并提供丰富的电源输入和输出选项。其中，单芯片方案可实现3.3V器件与需要1.2V时钟信号的 FPGA 和 SoC 之间的稳定互连，附加抖动低至26飞秒（fs）。

与面向 FPGA和SoC 应用的传统分立器件方案相比，Microchip 时钟缓冲器可简化设计、降低物料清单成本，同时有助于优化交流耦合与偏置电路，并保持信号完整性。基于分立器件的分压电路可能无法提供足够的设计余量，还可能因造成占空比失真而降低信号完整性。

Microchip 时钟缓冲器可与公司全系列闪存型FPGA和SoC FPGA（从极低密度到中密度）配套使用。Microchip 单片机、模拟器件、电源管理、时序、连接和存储等产品均经过预设计与验证，助力客户实现简化、低风险、整体性更强的系统设计。

供货与定价

低功耗 LVCMOS 时钟缓冲器系列中的SY75707TWL-TR、SY75712TWL-TR和SY75714TWL-TR器件现已量产。SY75707TWL-TR支持差分输入转两路LVCMOS输出，采用8引脚超薄双扁平无引脚（VDFN） 封装。SY75712TWL-TR和SY75714TWL-TR器件分别支持2路和4路1.2V至1.8V轨电压LVCMOS输出，采用8引脚薄型双列扁平无引脚（TDFN） 封装。10000片采购量下，单颗价格区间0.50至 0.83 美元，具体取决于器件配置。

其余8款SY757xx系列器件支持多类输入：单端 1.2V至3.3V LVCMOS输入、单端1.2V至1.8V LVCMOS输入、差分1.8V至3.3V输入，输出为1.2V至1.8V LVCMOS 电平；还提供带输出使能（OE）功能的扇出缓冲器选型。全部样片器件均采用8引脚VDFN封装。

Microchip Technology Inc. 简介

Microchip Technology Inc. 作为一家提供丰富半导体产品的厂商，致力于通过完整的系统级解决方案，让创新设计更便捷，帮助客户解决将新兴技术应用于成熟市场时遇到的关键挑战。公司提供易于使用的开发工具和丰富的产品组合，支持客户从概念构想到最终实现的全流程设计。Microchip 总部位于美国亚利桑那州Chandler市，凭借卓越的技术支持，持续为工业、汽车、消费、航天和国防、通信以及计算等市场提供解决方案。

结论

SY757xx系列时钟缓冲器的推出，精准补齐了高端高速电路设计中低压时钟转换与分发的技术短板。相较于传统分立分压方案，该系列单芯片解决方案可覆盖1.2V至3.3V宽电压转换范围，在0-250MHz工作频段内有效保障时钟信号质量，凭借26fs超低附加抖动性能，充分满足FPGA、SoC等高端处理器对时序精度和信号完整性的严苛要求。在实际应用中，器件能够大幅简化板级电路设计、减少元器件数量、降低整体BOM成本，解决了传统方案设计余量不足、信号易失真的痛点。同时，产品拥有丰富型号选型、紧凑封装形态，适配AI加速、工业控制、网络通信、嵌入式视觉等多领域高速应用场景。依托Microchip完善的产品生态，该系列时钟缓冲器可与公司FPGA、单片机、电源管理等多款产品兼容适配，为行业提供高可靠、低风险的整体时序解决方案，为新一代高性能计算系统的稳定运行提供坚实保障。
