【导读】任意波形发生器（AWG）几乎能够再现任何波形。在当今复杂的电子系统中，任意波形发生器作为信号生成器发挥了关键作用。全球领先的从事计算机（PC-based）解决方案的技术公司Spectrum仪器近期为其generatorNETBOX系列产品新增了四个型号，在8条通道的条件下输出振幅最高可达到24V，并能够满足任何要求苛刻的测试应用。

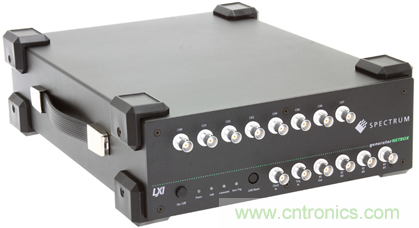

任意波形发生器（AWG）几乎能够再现任何波形。在当今复杂的电子系统中，任意波形发生器作为信号生成器发挥了关键作用。全球领先的从事计算机（PC-based）解决方案的技术公司Spectrum仪器近期为其generatorNETBOX系列产品新增了四个型号，在8条通道的条件下输出振幅最高可达到24V，并能够满足任何要求苛刻的测试应用。新型号产品使用最新的16位数字模拟转换器，并提供了125 MS/s（DN2.657型号输出波形速率）和40 MS/s（DN2.654型号输出波形速率）两种不同的速度范围。这两个速度区间能够在4通道或8通道下完全同步。
这两款基于LXI的设备通过以太网连接至PC或计算机网络，操作方便并易于集成。产品使用Gbit以太网，小巧并易于携带， 重量仅为6.3公斤。这就意味着产品携带方便，并能够独立运行于测试平台，与其他设备共同使用甚至是移动使用（直流电源的供电量为12V或24V）。
对于需要远程操作generatorNETBOX的应用，Spectrum还提供了DN2.xxx-Emb嵌入式服务器选项。该选项拥有一个强大的CPU，可自由访问的SSD，更多容量的内存以及远程软件开发访问方式。通过这个开放的平台，用户不仅能够运行自己的软件，还能通过局域网远程访问。该选项使generatorNETBOX能够独立运行，或与LAN连接成为大型系统的一部分。
为了产生完美的波形，每个通道都拥有独立的16位DAC和输出级。各个通道共享一个公共时钟和触发器以确保信号的完全同步。为了优化输出信号的质量，新产品配有四种不同的滤波器以确保良好的动态性能。灵活的输出级与高分辨率DAC相结合极大的降低了信号的失真率，并显著提升了动态范围和信噪比。
所有模式输出波形的振幅波动在1 MΩ时达到±12 V，而50Ω时为±6 V。
Spectrum首席技术官Oliver Rovini表示:“此次推出的AWG为需要在DC至60MHz范围内测试信号的专业人士提供了极具成本效益的解决方案。在设计产品时，除了考虑到产品的通用性之外，我们还加入了包括创建无限测试和控制信号的其它功能。例如，设备包含2个512Msamples(2X1GB)能够用于不同工作环境下的大容量板载存储器，用以生成长而复杂的波形。这其中包括单脉冲（Single-Shot）、回路（Loop）、FIFO、门式(Gated)和序列回放(Sequence Replay)等多种操作模式。此外，仪器在FIFO模式下能够通过Gbit以太网端口持续将数据从PC内存传输至AWG内存。与此同时，在新波形数据被上传至板载内存的同时还能产生新的信号。”
AWG的灵活性还进一步体现于前置面板的多用途I/O连接器，允许访问异步数字输入、异步数字输出、触发器输出、运行和Arm状态、锁相环参考时钟与标记输出。
通过generatorNETBOX控制和生成信号非常直观。该产品配备了SBench6专业版软件，通过直观易用的界面控制AWG的全部模式和设置。该软件支持多通道操作并具有多个内置功能，可用于波形显示、信号生成、数据分析以及文档编制。此外，该软件的EasyGenerator功能可以创建基本信号，进而生成具有可编程频率，幅度和相位的正弦波、三角形或矩形等波形。此外，复杂的信号可以通过数学方程式或使用二进制、ASCII或波形格式从其他程序或设备（如数字化仪或示波器）导入。
generatorNETBOX系列产品可供编程，并免费提供驱动程序以支持常用的编程语言，其中包括C++、VB.NET、C＃、J＃、Delphi、Java或Python代码，以及LabVIEW和MATLAB等第三方软件工具。
