【导读】Murata ABR型mikroBUS™评估板设计用于评估ABR型模块。ABR型模块（带集成PCB天线）基于NXP 88MW320无线微控制器。该模块支持Wi-Fi 802.11b/g/n，PHY数据速率高达72.2Mbps，集成200MHz Arm® Cortex®-M4F MCU，用于主机侧应用。ABR型模块通过简单的UART接口提供完整的网络控制器解决方案。

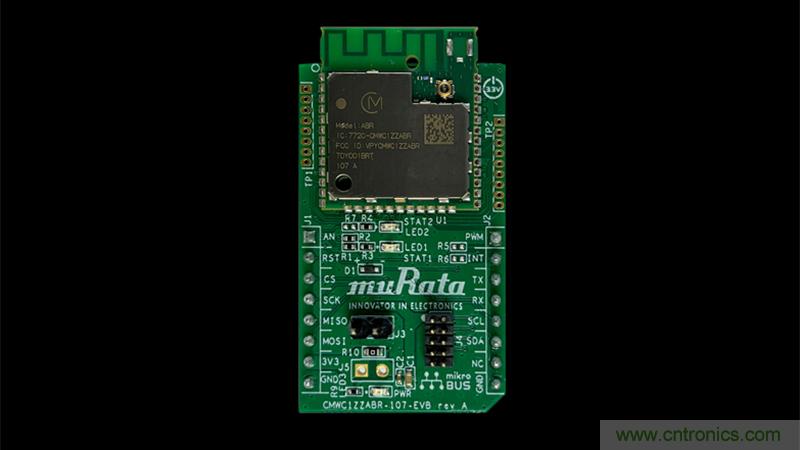

Murata ABR型mikroBUS™评估板设计用于评估ABR型模块。ABR型模块（带集成PCB天线）基于NXP 88MW320无线微控制器。该模块支持Wi-Fi 802.11b/g/n，PHY数据速率高达72.2Mbps，集成200MHz Arm® Cortex®-M4F MCU，用于主机侧应用。ABR型模块通过简单的UART接口提供完整的网络控制器解决方案。ABR型mikroBUS™评估板可直接连接NXP的LPC EVK，例如LPCXpresso55S69开发板 (LPC55S69-EVK) 。该板还可以通过Arduino适配器连接NXP的i.MX RT EVK系列（例如MIMXRT1010-EVK）。
特性
Mikrobus™引脚上的接口（J1/J2接头）：
●WLAN-UART接口（UART0：TXD和RXD）
●WLAN-SPI接口（SSP1：FRM、CLK、TXD和RXD）
●I2C接口（I2C1：SCL和SDA）
●电源（3.3V VBAT和GND）
●WLAN复位控制信号 (RESET_N)
通过Cortex调试10引脚连接器J4（支持SWD模式）闪存接口
支持NXP的LPC-Link2调试探头（闪存Segger J-Link固件）
启动模式跳线J3支持控制闪存（默认）或UART启动
