甘纳仪器全新推出Q.series XL A108 2SC精密静态电流测量模块。该模块具有在线动态切换量程（auto-range）的功能，实现了静态（待机）和工作电流测量间的无缝转换，这对于不能中断设备电源工作的相关应用至关重要。
静态电流测量的挑战
开发和测试直流电源或电池电源等设备时，由于存在电源管理、睡眠模式等各种活动状态，工作电流通常会呈波动状运行。传统的测量技术在这方面往往受到限制。
静态电流的精确测量对于优化电池寿命和确保设备的能效至关重要，但它也带来了几个挑战：
-
范围和灵敏度：静态电流的变化有时会很大，从睡眠模式下的几纳安到主动操作时的几安培。仪器必须足够灵敏，能够在不牺牲准确测量更高电流能力的情况下也能检测低电流。
-
-
精度和分辨率：由于静态电流的幅值较低，高精度和分辨率至关重要，因为微小的变化会显著影响设备性能。
-
动态电流变化：电子设备中电源状态之间的快速切换要求测量系统在不中断供电的情况下快速适应。
-
环境影响：温度变化和电磁干扰等外部因素可能会影响测量的准确性，因此需要进行稳健的系统设计来减轻这些影响。
-
集成度和兼容性：将测量系统集成到现有的测试设置中并确保与各种数据通信协议的兼容性对于简化操作至关重要。
静态电流测量系统
Q.raxx XL Slimline A108 2SC 静态电流测量系统在开发中考虑到了上述这些因素。它提供准确而广泛的电流测量，对汽车控制单元测试等领域的应用至关重要。
该系统的主要优势在于其在线动态切换量程 (auto-range) 能力。这一功能实现了静态（待机）和工作电流测量之间的无缝转换，这对于不能中断设备电源工作的相关应用至关重要。
该系统的主要应用包括：
-

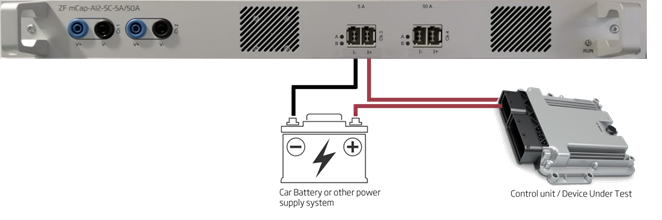

测量漏电流
-
研究复杂的睡眠模式，例如控制单元的待机模式
-
评估启动行为，包括浪涌和冲击电流
这些功能使系统在精确和连续的功率测量中特别有用。
系统提供：
-

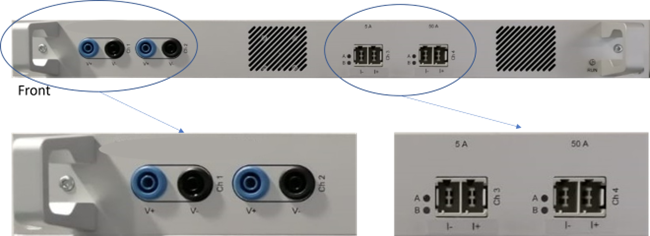

两个专用于电压测量的通道，测量范围±60 V，并提供低至12µV的测量分辨率，确保详细的电压分析。
-
两个电流测量通道，可处理从nA到80mA的电流，具有动态切换功能，可在通道1上操作电流5A，在通道2上操作电流高达50A，同时精度达到0.2%。
强大的系统属性
A108 2SC 为了增强系统的可靠性和操作安全性，专门集成了一个单独的测量通道，用来监测自复位过电流保护，同时还设计了强制通风管路，以有效管理热负荷。这些都使得A108 2SC拥有超高的系统稳定性，不会对测试项目造成功率损失。
连接和集成
Q.raxx XL Slimline A108 2SC拥有EtherCAT从站功能，内置标准EtherCAT总线耦合器，同时，也能连接到Q.station UART总线。这些设计确保A108 2SC能够轻松集成到各种测试设备中，增强了其在连接和数据通信方面的灵活性。
技术概述
测量通道： 电压和电流测量各有2通道。所有通道的采样率均为20kS/s，可实现实时数据采集。
-
电压测试：范围±60 V，精度±25 mV，分辨率12 µV。非常适合执行各种宽电压分析任务。
-
电流测试：高精度测量从nA到80mA的静态/待机电流。此外，还提供了5 A和50 A的高电流的动态切换，精度为0.2%，便于对功率消耗进行全面分析。
系统设计：拥有自复位过电流保护功能和专门的通风设计，以确保测试的持续性和完整性。

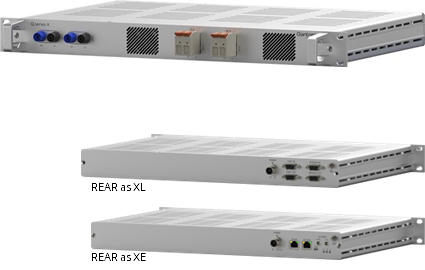

连接：
-
具有EtherCAT 从站功能（XE版本）
-
可外接Q.station经Ethernet连接计算机（XL版本）。还与CAN，OPC-UA等其他接口兼容。
Q. raxx XL A108 2SC静态电流测量系统专注于精度、安全性和无缝集成，是寻求优化电池系统、车辆通信总线和汽车控制单元的专业人士的强大工具。
