泰克推出3系列MDO和4系列MSO示波器

发布时间:2019-06-05 责任编辑:wenwei

【导读】示波器行业领导者 --  泰克科技公司日前推出两款全新产品--3系列MDO和4系列MSO,为新时代工程师打造新一代示波器,其“更快”,“更准”,“无忧”使工程师每一个设计阶段充满信心,大大提高调试效率,加速产品的研发周期。

全新3系列MDO和4系列MSO沿用了屡获大奖的工业设计,与同类相比拥有更大屏幕,更高分辨率的显示,尤其潜意识用户界面设计,大大提高学习效率和仪器操作的效率,让您测试更快,看的更多。硬件升级,采用全新的放大器技术,本底噪声较上一代产品降低了30%,让您测试更准。泰克一流的产品组合为各种苛刻的应用提供了更多选择,拥有先进的测量和分析功能,为工程师提供了丰富的测试选择。

泰克推出3系列MDO和4系列MSO示波器

“泰克一直秉承‘为工程师而生’的宗旨”泰克科技公司时域产品事业部副总裁兼总经理Chris Witt说,“在研发新产品时,我们的团队用了数百个小时与世界各地的工程师会面,测试并设计新功能和新模型。我们非常自信地把我们认为最好的示波器推向市场,因为它完全是依据工程师的使用习惯和视角来设计的。”

Witt说:“新一代示波器更关注工程师体验,我们把易用性和通用性放在首位,因此工程师可以有更多的时间进行创新和解决难题,而不用为学习如何使用示波器烦恼。”3和4系列的接口设计及触摸屏和前面板,让关键控制功能近在手边,而不用翻阅一层层菜单查找设置,工程师只需双击显示屏上相应的读数或测量即可。

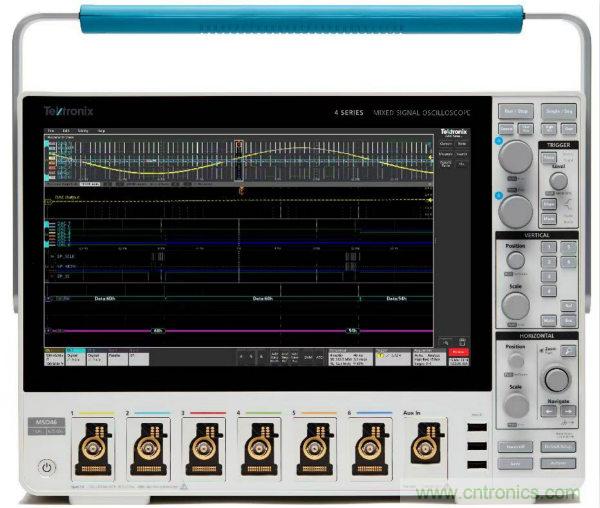

4系列MSO:Tek049新平台,12bit  ADC高达6通道 FlexChannel?输入

全新4系列MSO拥有13.3英寸显示器,支持1920 x 1080高清分辨率。它提供了高达1.5 GHz的带宽,采用12位ADC,其分辨率较传统示波器提高16倍,让您对信号幅值测试,尤其小信号测试更加准确。它还拥有六通道和FlexChannel?创新技术,只需连接逻辑探头,任何输入通道都可以从一个模拟通道转成八个数字通道,并且每个数字通道都拥有高达6.25Gs/s 采样率,数字信号时间分辨率提高12倍,让数字信号调试更加准确。

泰克推出3系列MDO和4系列MSO示波器

为满足各种应用要求,4系列MSO提供从200 MHz起多种带宽选择,支持包括串行解码和分析、任意波形/函数发生器和DVM/频率计数器在内的多个选项。全新Spectrum View(频谱视图)功能提供时间相关的频域分析和独立的频谱控制。它还提供了一个功率分析套件,自动进行交流电、开关器件、纹波和时序测量。

带宽和选项均可现场升级。所有型号在所有模拟通道和数字通道上提供了6.25 GS/s采样率。标配记录长度为31.25 M,选配记录长度为62.5 M。

3系列MDO:更多功能,更低噪声,树立业界新标杆

3系列MDO旨在提供紧凑而通用的测试平台,成为每个工程师的桌面必备。它采用时尚的工业设计,拥有11.6英寸显示器,支持全高清分辨率。与泰克旗下其他产品一样,它采用直观的用户界面,在工作台上的深度不到6英寸。

泰克推出3系列MDO和4系列MSO示波器

3系列MDO并不仅是一台可以完成各种调试和验证任务的示波器,它还内置了高达3 GHz的频谱分析仪,拥有一个单独的RF输入通道,它的性能与一台单独的频谱分析仪相当。工程师可以迅速调试设计中的无线信号,无需其他仪器就能迅速查看EMI辐射来源,16条数字输入通道可用于混合信号分析,选配全面的串行协议解码和触发选项、功率测量选项和AFG选项。在产品注册后,还可以免费拥有DVM/频率计数器功能。

全新3系列MDO带宽从100 MHz起,最高1 GHz。所有模拟通道都提供了2.5 GS/s或5 GS/s采样率,数字通道上可提供高达8.25 GS/s的采样率,支持121.2 ps定时分辨率,标配记录长度是10 M,带宽和选项可以全面升级。

探头

示波器与被测器件之间的信号连接,对了解棘手的电路至关重要。3系列MDO和4系列MSO均采用TekVPI探头接口,可以接入全系列泰克差分电压探头、有源电压探头和电流探头,以及最新推出的低噪声电源纹波探头和光隔离差分探头。
