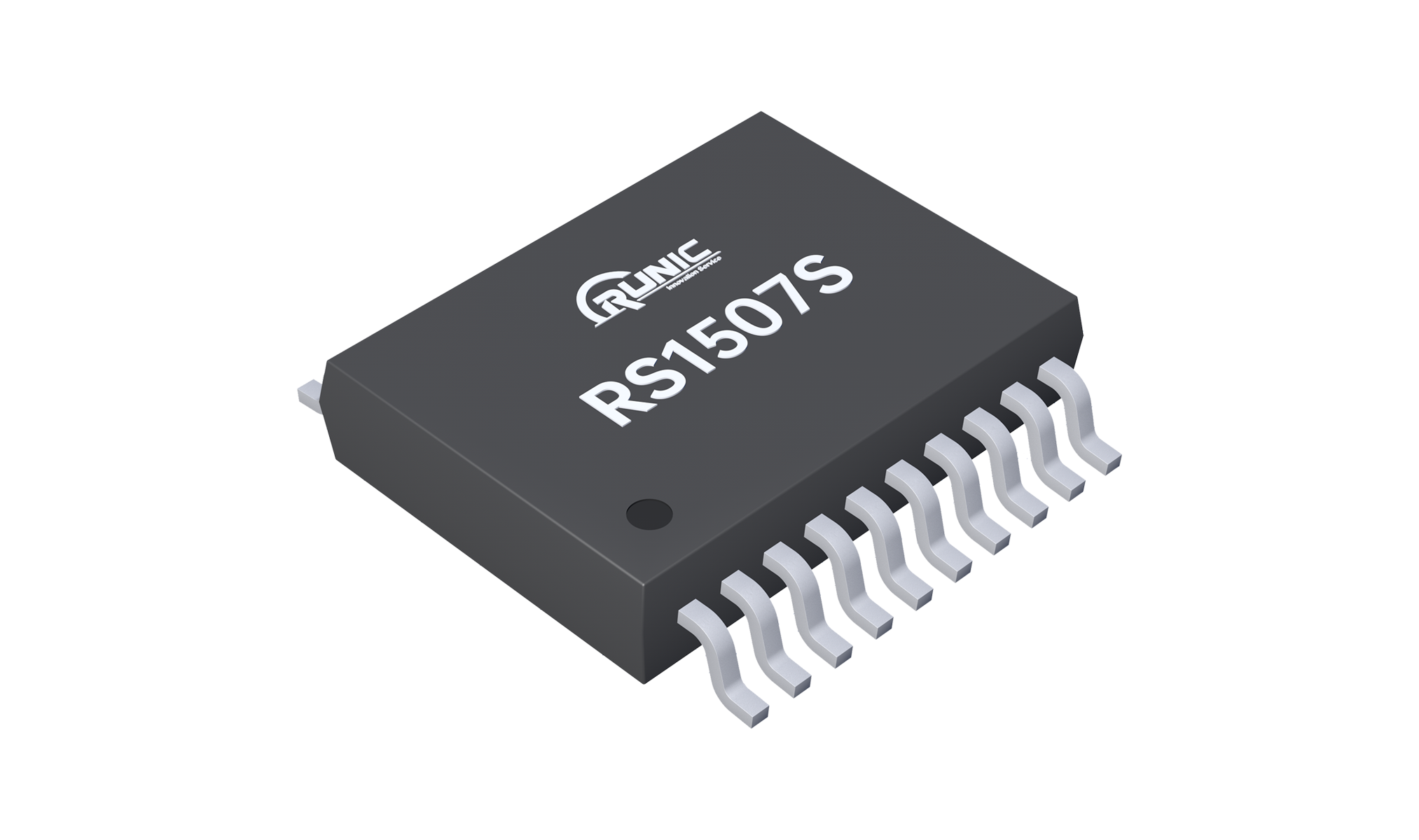

【导读】RS1507S是一款专为高性价比、高兼容性场景设计的8位单通道模数转换（ADC）芯片，采用Pipeline架构打造，集成片上跟踪和保持电路，支持全差分与单端两种输入模式，最高125MSPS的转换速率可满足中高速采样需求。该芯片兼顾宽工作电压范围（2.7V~3.6V）、低功耗特性与出色的动态性能，内置精准基准电压且支持外部基准调节，同时对标AD9283参数指标进行优化设计，在工艺适配基础上提升性能适配性，可实现与AD9283的兼容替换，广泛适用于各类需要高效模数转换的工业及电子应用场景。

RS1507S模数转换芯片工作电压支持2.7V至3.6V，8位并行数据输出接口，兼容TTL/CMOS电平，并内置了一个精准的1.25V参考电压，也可以通过外部对应通道参考电压输入引脚输入需要的基准电压来调整ADC内核的基准电压，从而根据采样需要调整ADC的满量程范围。

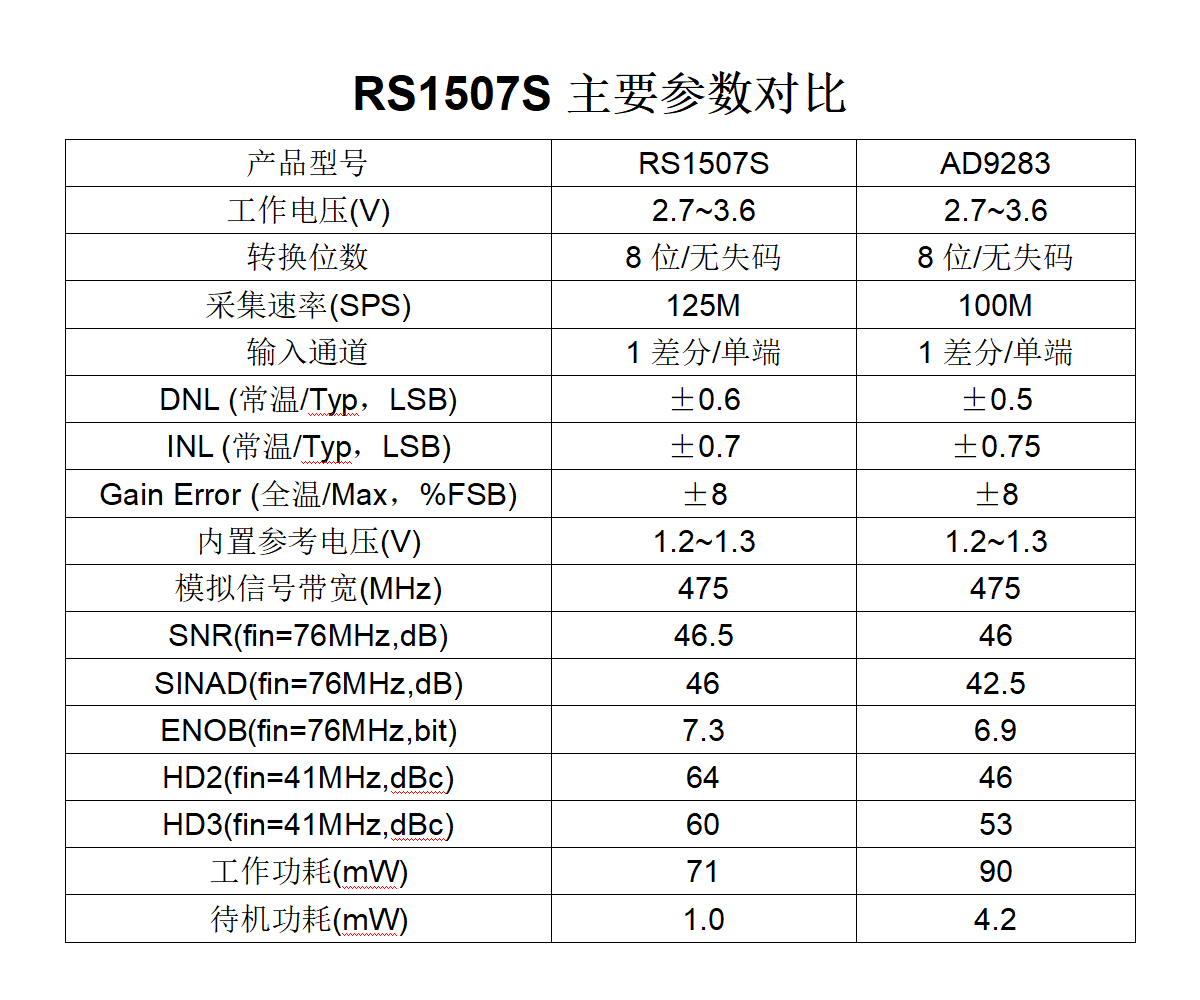

RS1507S对标AD9283的参数指标设计，并根据工艺和用户具体应用做了适当的优化和取舍，在工艺满足的前提下尽可能提升参数性能，以使其能满足更多的应用场景，真正做到兼容替换。

其主要特性如下：

单通道，8位，最高125MSPS；

低功耗：71mW @ 125MSPS

片内基准参考电压和采样保持

模拟带宽475MHz

SNR=46.5dB@41MHz & 76MSPS

1Vpp模拟输入电压范围

单电源3V工作，支持2.7V~3.6V电压范围

待机功耗1.0mW

INL: ±0.7LSB(Typ)

DNL: ±0.6LSB(Typ)

Gain Error: ±2.5%FS(Typ)

工业级工作温度范围：-40°C ~ 85°C。

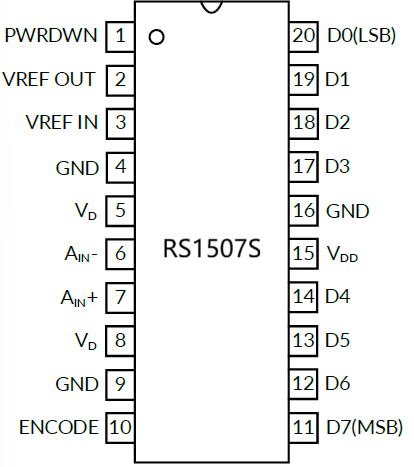

其20脚SSOP封装及完全兼容的管脚定义，大幅降低了替换成本与设计难度，内置基准与灵活的外部基准调节功能，更能适配多样化采样需求。目前该芯片已具备成熟的应用适配能力，诚邀各界工程师朋友索样评测，体验其高可靠性与高兼容性带来的设计便利。
