新产品属于单电源类型，所以不需要考虑上电顺序或两个电源之间的电压设置（双电源类型的限制条件），这简化了电压电平转换电路的设计。此外，由于它们具有低阈值输入电路、输入容错功能和掉电保护功能，所以可以转换较大范围的电压水平[1]。



这些产品提供两种类型的封装，一种类型是高度通用的贴片式封装“TSSOP14”，另一种类型是可以减少安装空间的小型贴片式封装“US14”。这两种封装类型都支持使用自动光学检查（AOI）进行外观检查，有助于提高生产效率。



车载IVI系统正迅速增强其多功能能力，例如添加各种功能[2]，和配合各种摄像功能。伴随这一趋势的举措是启动类似于移动设备行业中的平台集成，以及越来越多地使用基于移动设备的片上系统（SoC）。SoC用于移动设备的基本设计通常是假定这些SoC应用于强烈要求较低功耗的电池驱动设备，所以SoC所使用的各种电压电平往往较低，这将增加因SoC和外围IC／系统之间的电压电平差而导致问题的情况[3]。为解决这些问题[3]，通常使用东芝的双电源电平转换器产品，其输入侧和输出侧分别有一个独立的电源。但是若要使用这种双电源电平转换器，用户必须考虑两个电源之间的上电顺序和电压设置等限制条件，而全新单电源电平转换器消除了这种限制条件，使它们易于使用。

注：



[1] 向上调平电压转换：



1.2V至1.8V→1.8V（@VCC=1.8V）

1.5V至2.5V→2.5V（@VCC=2.5V）

1.8V至3.3V→3.3V（@VCC=3.3V）

2.5V至5.0V→5.0V（@VCC=5.0V）



向下调平电压转换：



5.0V至1.8V→1.8V（@VCC=1.8V）

5.0V至2.5V→2.5V（@VCC=2.5V）

5.0V至3.3V→3.3V（@VCC=3.3V）



[2] 更大的显示器、更高的分辨率、触摸屏、高速无线电通信等。

[3] 连接不同电压电平的系统可能会导致系统故障，原因是后续级IC电压过低导致器件故障或是后续级IC电压超出额定值导致器件故障。



特性



●   单电源类型简化了设计（与双电源类型不同，不需要考虑两个电源之间的上电顺序和电压设置等限制条件）

●   可以转换多种电压电平[1]

●   两个支持自动光学检查的小型贴片式封装（US14、TSSOP14）



应用



●   车载器件（IVI、ADAS[4]等)

●   消费类设备



注：



[4] ADAS （高级驾驶辅助系统）

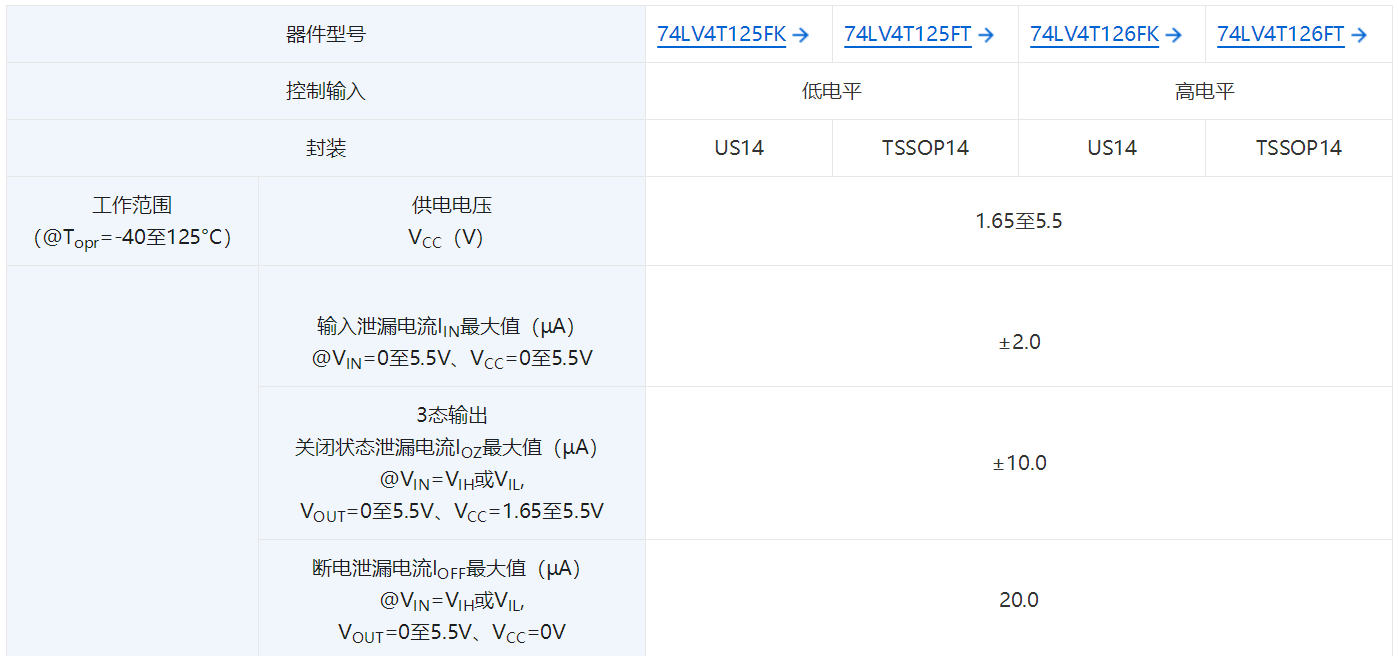

产品规格





引脚分布





应用电路示例





本文所示应用电路仅供参考。需要进行全面评估，特别是在量产设计阶段。



提供这些应用电路实例并不授予任何工业产权许可。
