市电电网是用电产品最主要的供电电源，但在实际运行中它的电压、频率并不恒定，还会有三相不平衡及电压瞬断等问题。各种用电负荷及电网中的开关、保护装置，都必须进行相关的电气参数及供电可靠性测试以确保在各种供电条件下都能正确工作或启动相关保护。艾德克斯最新推出的IT7600升压套件，可以为用户提供更宽的交流电压，完成工业及民用用电产品的相关测试。



我国1000V以下交流配电电压等级有220V/380V，380V/660V，1000V/1140V等，民用电一直沿用220V/380V电压标准。但在煤矿、钢铁、化工等工业环境下，设备装置规模大，低压配电线路长且分散，单机用电容量大，采用380V电压供电，会导致供电过程中电能耗损大，线缆截面积大，继而导致线路末端电压过低及有色金属消耗多等问题。因此自1980年发布国家标准GB156-80起，交流三相三线制660V电压就已经作为一种标准供电电压，被重型制造业如钢铁、煤炭等行业采用。对于这些环境下使用的交流电机、风机、电焊机、电加热器、断路器、变频器，接触器，继电器等设备的测试，都需要一款交流源来提供三相660V参数下的模拟供电测试。

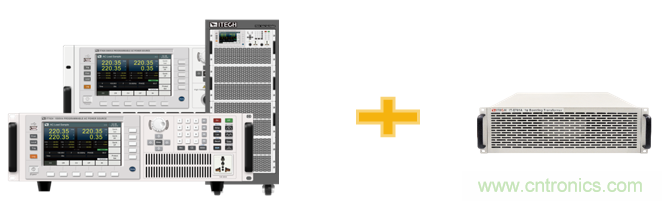

市场上大部分交流源提供的相电压一般都在300V，为满足更高电压测试需求，常通过两台机器串联的形式升压，成本极高，接线复杂，系统整体兼容配合度差，且在三相模式下测试，很难保障120°相位差。ITECH采用交流源搭配升压模块的形式，仅需匹配对应型号的3U或4U升压模块，即可轻松将相电压升压至600V，可最大限度地为客户节省购机成本。更高电压不再意味着超大体积的叠加，双倍成本的提升，ITECH更可提供三相测试的机型。

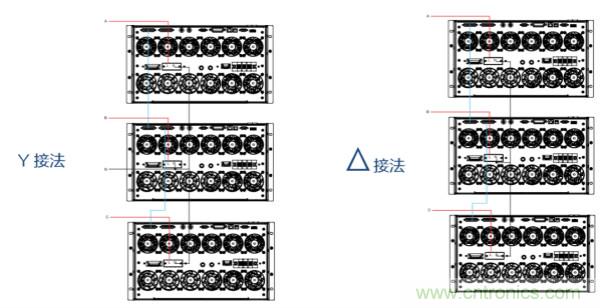

用户可根据实际测试需要，采用ITECH三相升压机型，选用星形或三角形接法，最大限度满足多元化的测试需求。

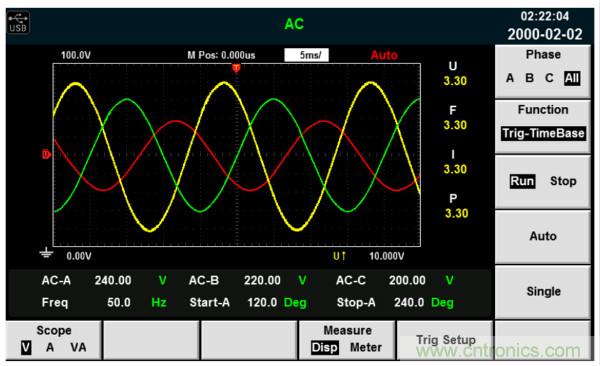

IT7600系列三相升压机型延续了三相不平衡模拟的测试功能。用户可以根据实际需求实现Y型和△型的连接方式，交流源在实现三相输出的同时，还可模拟三相不平衡，扩展应用范围。

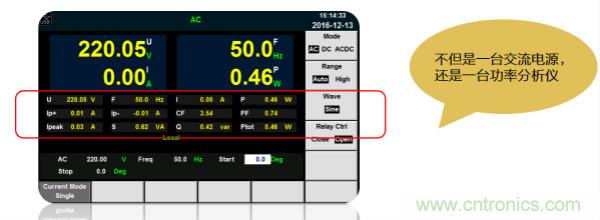

IT7600系列交流源内置全方位的功率表及大屏幕示波器功能，内置高速采样量测电路，可显示实时电压及电流曲线，无需示波器就可以进行瞬时分析。同时支持用户自行设定电压或频率输出变动率，使电压或频率有规律的逐步达到设定值，可以更为精准的验证产品的操作范围，也可减少待测物开机时的浪涌电流。





IT7600系列高性能可编程交流电源，采用先进数字信号处理技术，内置全方位的功率表及大屏幕示波器功能，支持主从并列，可以提供大容量的单相或三相交流输出。可广泛应用于新能源、家电产品、电力电子、航空电子设备、军事与IEC标准测试的开发和应用等多个领域。
