【导读】日益发展的新能源汽车市场，也随之引入车载前装USB-PD快充接口，易冲半导体重磅推出超简车规USB-PD快充IC CPSQ8831，给个人用户带来良好快充体验，又为车企提供极致性价比方案，还帮助工程师大大简化设计难度。
自从“充电五分钟通话两小时”标语横空出世，全产业链皆跨入快充行列。随着苹果手机全面切换USB Type-C接口并支持USB-PD快充协议，USB-PD成为了整个快充产业链最基础最通用的快充协议，给所有用户都带来了最基本的快充体验。
日益发展的新能源汽车市场，也随之引入车载前装USB-PD快充接口，易冲半导体重磅推出超简车规USB-PD快充IC CPSQ8831，给个人用户带来良好快充体验，又为车企提供极致性价比方案，还帮助工程师大大简化设计难度。
USB-PD快充全集成芯片CPSQ8831
CPSQ8831是一颗超高集成度的快充IC，将快充协议控制器、降压控制器和2个功率MOS FET全集成在一个芯片内，大大降低BOM成本和设计难度。
CPSQ8831已经通过AEC-Q100认证
CPSQ8831特性如下：
l 快充协议：PD3.1/PPS, QC2.0/3.0, BC1.2 CDP/DCP, Apple 5V2.4A, AFC, SCP A/B
l 通过PD3.1认证，TID：10612
l 内置480Mbps USB2.0开关，GPIO灵活切换BC1.2 CDP和BC1.2 DCP
l 5.5V~36V推荐输入电压范围，最高40V耐压
l 3.3V~21V输出电压范围
l 3A输出电流，功率高至35W
l 250kHz和420kHz开关频率可配，并支持展频功能，优化EMC性能
l CC、DP/DM对VBUS短路保护
l 各种保护：OTP、OVP、UVP、OCP、SCP等
l QFN4x4-22封装
CPSQ8831支持各类主流快充协议
CPSQ8831内置USB2.0开关眼图测试结果
CPSQ8831的应用方案

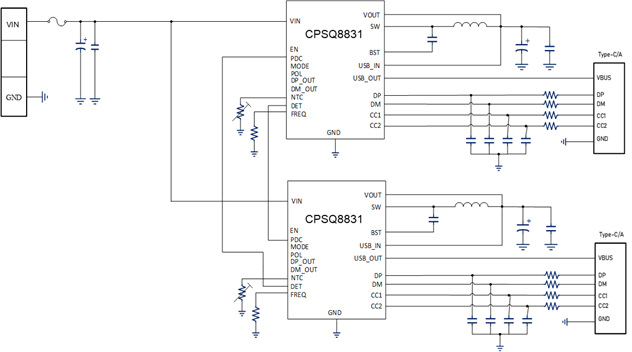

CPSQ8831不仅支持单C或A口，还能两颗CPSQ8831进行级联，实现降功率应用，比如任意单C口盲插支持30W快充，两个C口同时接入时支持20W+20W快充。
CPSQ8831单C口应用

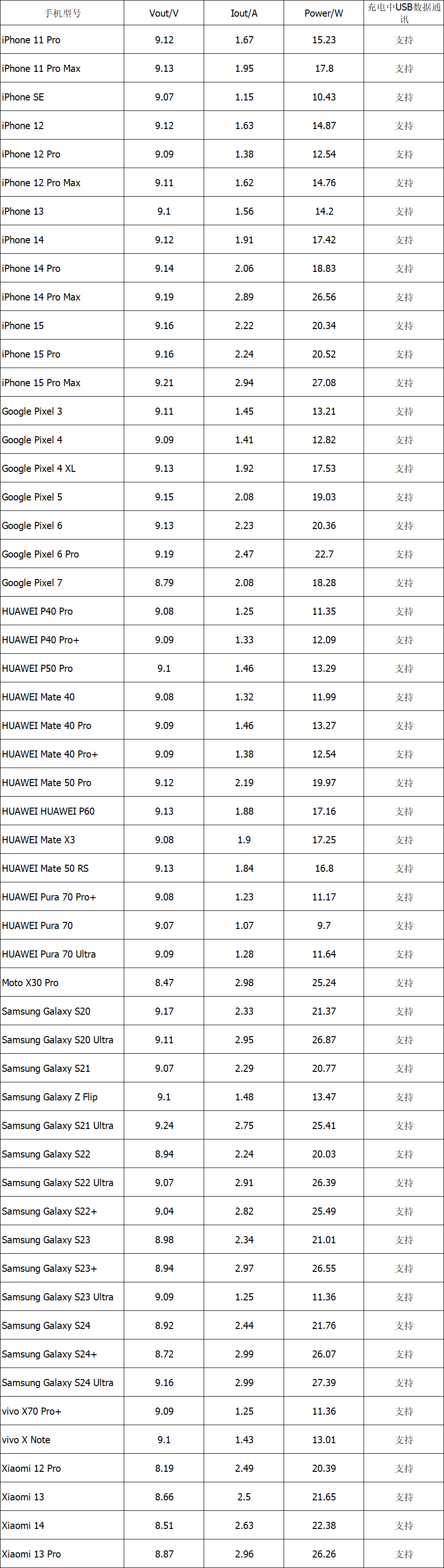

CPSQ8831在进入BC1.2 CDP协议后，在支持USB2.0数据传输的同时，还能让手机进入USB-PD快充。以下是市面主流各品牌手机的测试数据，CPSQ8831均能让手机同时支持USB2.0数据传输，又支持USB-PD快充。
关于易冲
易冲半导体成立于2016年，是一家高速发展的高性能模拟及混合信号集成电路芯片设计公司。公司拥有一支高质量的管理研发团队，团队核心成员均为业内资深专家。易冲半导·体正快速布局从220V电源到电池的全链路产品，包括：AC/DC，快充协议芯片、线缆IC、USB端口保护IC、无线充电芯片，开关充电芯片，电荷泵以及相关电源管理芯片等。产品可广泛应用于智能手机，穿戴设备、个人电脑、智能家居、车载电子等行业。
来源：易冲半导体
