近年，随着手机、平板电脑、笔记本电脑等消费电子的普及，大众日常使用的电子设备种类越来越多，多口充电设备成为越来越多消费者的不二选择。尤其在大功率快充电源产品上，多口充设备相比单口输出有着巨大的优势，它既能在单口输出时实现全速快充，又能在多设备同时充电时实现功率智能分配，让大功率充电器的性能得到充分发挥。

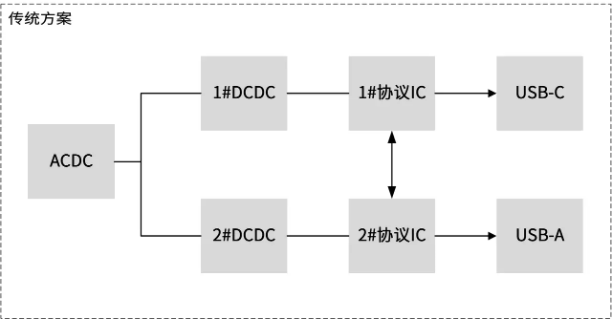

南芯科技推出全新集成36V 高效同步降压控制器的双端口快充(1C1A) SoC - SC9712，相较于传统双口充方案，选用SC9712 可节省3颗芯片，大大精简多口快充充电器的电路设计，易于产品开发，实现双USB 口(1C1A, Type C + USB A)快速充电。能为电脑、平板电脑、手机等便携式设备提供高达140W(28V5A)的充电功率，不仅提升了用户使用体验，同时产品体积和生产成本也得到降低。SC9712 主要应用于USB PD 多口适配器、车载充电器、快充排插等多口充设备。
产品介绍
SC9712 是一款高集成度的双端口快充SoC，支持多种快充协议，集成36V 高效同步降压控制器，并带有一组Type C 接口和两组DPDM 快速充电协议接口，能够最大限度减少外部组件。

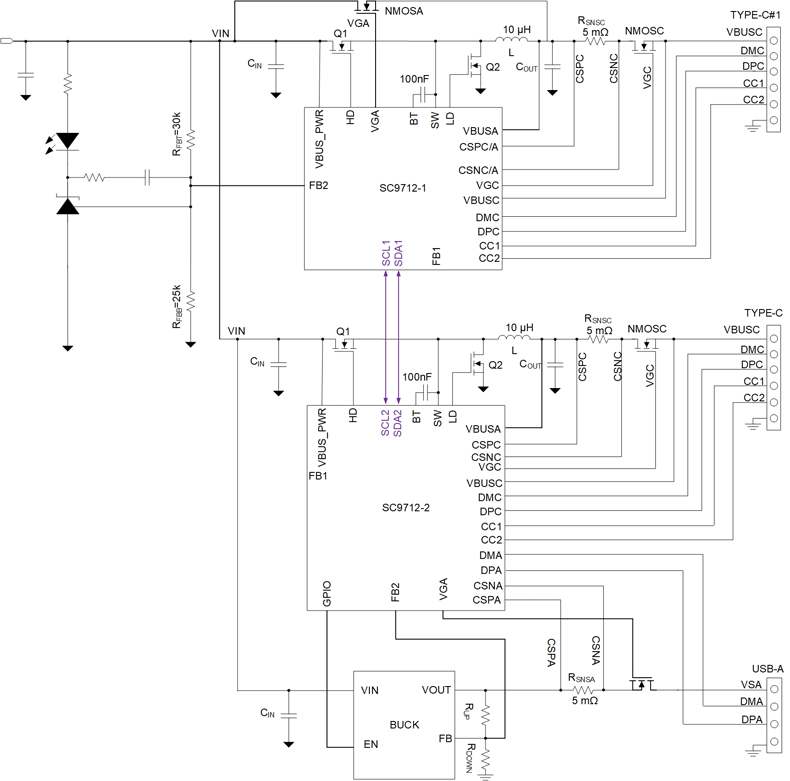

SC9712 还支持双芯片协同工作，实现双C 口快速充电，且2C1A 配置无需MCU 控制。两个SC9712 芯片可相互通信，实现单端口工作时全功率输出，双端口同时工作时自动分配功率。
SC9712 的Type C 接口为DFP 接口，支持Type C 协议和USB PD 2.0/3.0/3.1 协议；DPDM 接口还可支持apple 2.4A 模式/BC1.2/ DCP/ HVDCP/ FCP/ SCP/UFCS 等快速充电协议；USB-A 接口支持充电设备插拔自动检测，可识别苹果充电线状态。SC9712 智能兼容各种最新快速充电协议，包括Apple 2.4A 模式/BC1.2/ DCP/ HVDCP/ AFC/ FCP/ SCP 等协议。SC9712 支持高达140W 的总输出功率，双端口输出全部支持CC/CV 模式，NTC 温度监控，并提供多种保护机制，包括过压保护、过流保护、短路保护、过温保护，有效保护芯片和系统。采用32pin 4mm X 4mm QFN 封装。
功能
-
集成同步降压充电器
最高36V的输入电压，最高7A的输出电流
支持140W(28V5A)功率输出
可配置开关频率:80k~600kHz
支持输出OVP、输出UVP、OCP、SCP、OTP等保护
-
Type C口输出
DFP/Source 接口，符合USB Type-C 接口规范
支持USB PD 2.0/3.0/3.1 最新协议规范及PPS
可扩展支持SOP’，满足E-Marker 电缆的应用要求
支持DPDM协议，包括Apple 2.4A 模式/BC1.2/ DCP/ HVDCP/ FCP/ SCP/ UFCS等快充协议
-
USB A 口输出
支持充电设备插拔自动检测，识别苹果充电线状态
支持Apple 2.4A模式/BC1.2/ DCP/ HVDCP/ AFC/ FCP/ SCP/UFCS等主流协议
-
多口充电管理
集成双口输出路径管理功能，单芯片支持1C1A
充电设备插入时唤醒，无充电设备自动休眠
单端口支持全功率运行
双芯片支持双C口应用，无需MCU即可实现芯片之间的通信，智能分配双C口的输出功率
-
电压功率电平设置
支持外接电阻设置C口最高PDO电压
支持外接电阻设置最大输出功率
支持快充指示灯
-
保护机制
支持NTC温度监控，芯片级和板级过温保护
支持输入欠压保护，输出过压/欠压保护，过流保护，短路保护
支持DPDM和CC过压保护、短路保护
方案选择

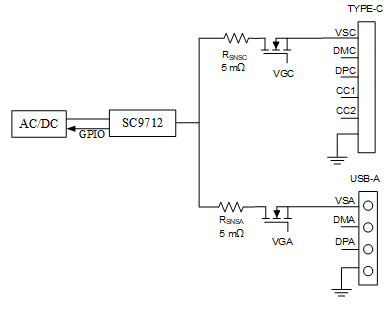

1、1A1C(非共享5V方案）
通过FB 来sink/source ACDC 反馈节点，降低待机模式下ACDC 输出电压，减小待机损耗。在此种模式下，USB-A或USB-C 同时插入时，端口输出电压调节到5V。

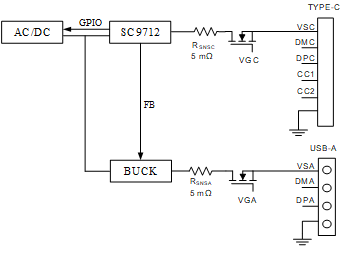

2、1A1C(非共享5V方案）
该方案通过除了GPIO 控制三极管的开通和关断，降低待机模式下ACDC 输出电压，减小待机损耗。还可以通过FB 来控制另一路Buck 的FB sink/source 电流来控制电压。在此种模式下，USB-A 或USB-C 同时插入时，端口输出电压根据对应的协议输出相应的电压，功率分配方式可有用户自行设定。

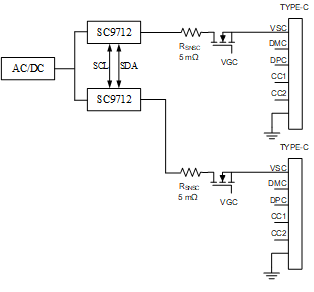

3、2C口方案
该方案通过FB 来控制待机模式下ACDC 输出电压，减小待机损耗，通过SCLSDA 来实现两路功率合理分配。在此种模式下，USB-A 或USB-C 同时插入时，端口输出电压根据对应的协议输出相应的电压，功率分配方式可由用户自行设定。同时，SC9712 也可以拓展成1A1C 的应用模式，灵活满足各种使用场景。
总结
南芯科技近期推出的集成降压控制器的双端口快充(1C1A) SoC，支持多种快充协议，能为电脑、平板电脑、手机等便携式设备提供高达140W(28V5A)的充电功率。电路系统设计精简，性能卓越，为客户带来更优选择，欢迎垂询。
