【导读】致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1680、NCP13994、NCP4306和FAN65004芯片的PD3.1电源适配器方案。
2023年10月16日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1680、NCP13994、NCP4306和FAN65004芯片的PD3.1电源适配器方案。

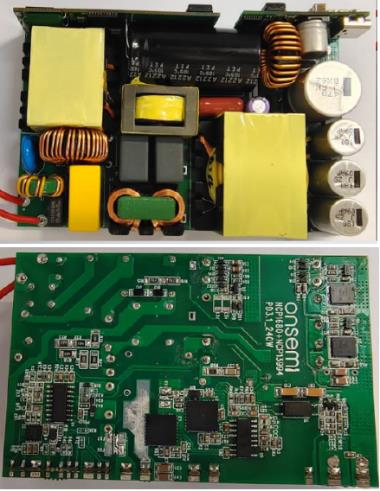

图示1-大联大友尚基于onsemi产品的PD3.1电源适配器方案的展示板图
随着USB PD3.1协议的颁布，快充技术也迎来了新的时代。相比于之前主流的PD3.0标准，PD3.1标准不仅新增28V、36V、48V三种拓展输出电压，还将最大输出功率由100W提升至240W，这突破了现有的大功率使用场景，有望将快充标准扩展至新的应用领域。为了加速USB PD3.1充电设计，大联大友尚基于onsemi NCP1680、NCP13994、NCP4306和FAN65004芯片推出PD3.1电源适配器方案，可为用户带来高效的充电体验。
图示2-大联大友尚基于onsemi产品的PD3.1电源适配器方案的场景应用图
NCP1680是一款CrM图腾柱PFC控制器。其内置两个半桥，一个以PWM开关频率驱动，用于PFC升压。另外一个半桥以交流电频率进行同步整流，从而可消除传统整流电路中的整流桥损耗，提高转换效率，并降低散热需求。此外，NCP1680的内部补偿数字环路控制采用恒定导通时间CCM架构，具有谷值开关功能。且无需霍尔效应传感器即可实现逐周期电流限制。
NCP13994是一款高性能电流模式控制器，适用于离线电源中的半桥谐振转换器。其集成X2电容器放电、启动电流源和栅极驱动器，可简化布局、减少电源中的外部元器件数量。并且NCP13994具有一个专用输出，能够在需要PFC前级的应用中连接PFC控制器。
NCP4306是一款同步整流控制器，专为控制开关模式电源中的同步整流MOSFET而设计，该控制器可用于各种拓扑结构，如DCM或CCM反激式、准谐振反激式、正向和半桥谐振LLC。
FAN65004是一款宽VIN的高效同步降压稳压器，集成了高端和低端功率MOSFET。该器件采用固定频率电压模式PWM控制器，提供完整的保护功能，包括过流保护、热关断、欠压锁定、过压保护、欠压保护和短路保护等。

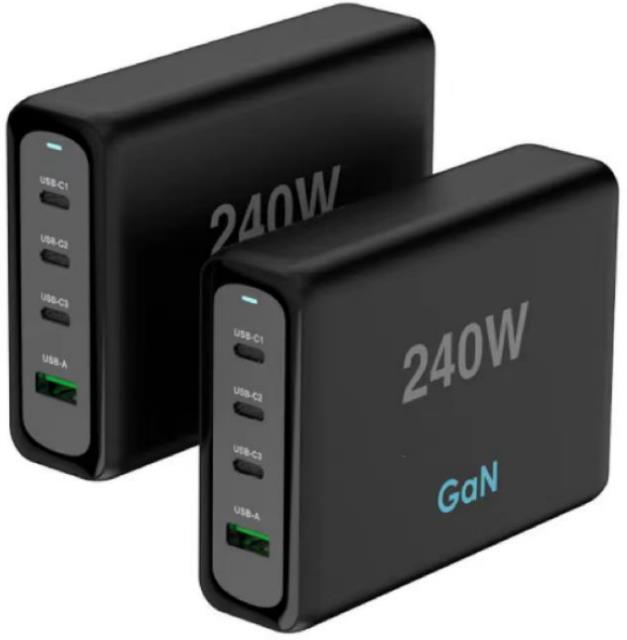

图示3-大联大友尚基于onsemi产品的PD3.1电源适配器方案的实体图
除了上述器件，本方案还搭载了NCP58921 GaN器件、NTMT064N65、NCP51530等产品，能够进一步提高充电效率和稳定性。未来，随着快充技术继续向更高的充电功率演进，其应用范围还将进一步拓展。在这个过程中，大联大将持续为客户提供优质的快充方案，帮助大家快速迈入万物快充时代。
核心技术优势：
Ÿ TPPFC+LLC+DC直流拓扑；
Ÿ 使用iGaN的高频操作；
Ÿ PFC和LLC在轻载和PFM模式Skip operation在DC-DC转换器；
Ÿ 输出精确OVP，输出OCP、SCP、开环保护；
Ÿ 功率密度：30W/in³。
方案规格：
Ÿ 输入电压AC：90V-265V；
Ÿ 输出电压DC：5V、9V、12V、15V、28V、36V、48V；
Ÿ 最大输入功率：240W；
Ÿ 纹波和噪声：<100mV；
Ÿ 平均效率：94.5%&96.2%在115Vac&230Vac/48V5A；
Ÿ PCB尺寸：98mm×62mm×21.5mm。
