【导读】圣邦微电子全新推出SGM48550高低侧驱动器，搭载真差分输入架构，可适配MOSFET、IGBT、GaN等主流功率器件驱动场景。器件凭借优异的共模抑制能力与灵活的速率调节设计，有效解决长走线、跨板布局等高干扰工况下的误触发问题，广泛适配中小功率电源转换、服务器电源等工业场景，为功率电路稳定运行提供可靠保障。

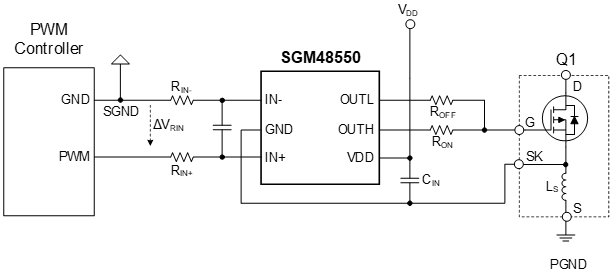

图1 SGM48550典型应用电路
得益于集成了高共模抑制（CMR）的真差分输入（Truly Differential Input）级，SGM48550具有出色的共模鲁棒性，能有效降低被误触发的风险。因此，SGM48550非常适用于高PCB寄生电感场景，例如MCU（输出控制PWM信号）与功率MOSFET/IGBT之间距离较远、走线较长，甚至跨板布局等情况。高达±200V的静态CMR，通过匹配合适的输入电阻，也可用于无隔离要求的半桥高侧或低侧驱动。
SGM48550采用分立输出（Split Output）架构，用户可根据实际需求分别对负载功率器件的开通和关断速率进行调节。SGM48550支持高达26V的驱动供电电压，在驱动第三代功率半导体SiC MOSFET的同时，还能提供较高的电应力安全裕量。器件提供两种欠压锁定（UVLO）阈值版本：SGM48550A（4.2V），适用于驱动GaN和小信号MOSFET；SGM48550B（7.95V），适用于驱动功率MOSFET和IGBT。
SGM48550典型电气特性
单电源供电工作范围：4.5V至26V，耐压：28V（MAX）；
峰值拉电流：4.6A（TYP），峰值灌电流：8.7A（TYP）；
最小输入脉宽：25ns（TYP）；
传输延时：47ns（TYP）；
封装：符合环保理念的SOT-23-6绿色封装。
图2 SGM48550封装引脚图
SGM48550主要应用领域
48V及以下DC/DC变换器；
PFC交直流电源转换；
模块电源、通信电源、AI服务器电源等。
结论
SGM48550最大的核心优势，是高共模鲁棒性的真差分输入设计，±200V静态共模抑制能力，大幅提升电路在高PCB寄生、长线布线、跨板布局等复杂工况下的抗干扰性能，从硬件层面规避功率器件误触发故障，适配各类严苛的工业布线场景。
整体来看，SGM48550参数性能扎实、适配场景广泛，封装小巧精简，能够有效应用于DC/DC变换器、PFC电源、通信及AI服务器电源等设备，为各类功率电源系统提供高稳定性、高灵活性的驱动解决方案。
