【导读】圣邦微电子全新推出SGM42636双极步进电机驱动器，这款45V/1.5A高性能芯片集成电流检测、1/256超高微步进以及多种高级衰减模式，大幅简化传统电机驱动的外围电路设计。芯片支持宽电压工作、多电平逻辑输入，兼具低导通内阻、超低休眠功耗与完善的保护机制，可广泛适配ATM设备、打印设备、舞台灯光、纺织缝纫等各类工业及商用设备，为步进电机驱动场景提供高效、精简、稳定的国产化解决方案。
SGM42636是一款高度集成的双极步进电机驱动器，工作电源电压范围为7V至45V。器件内部集成了两个带功率MOSFET的H桥驱动器，每绕组满量程电流可达1.5A（1.1A RMS）；在24V、+25°C条件下高边与低边导通电阻合计仅为900mΩ。
得益于集成的电流检测架构，SGM42636无需外部损耗性采样电阻即可实现高精度电流调节，从而简化外围电路并降低系统功耗。
该器件采用通用的STEP/DIR/ENABLE控制接口，内置分度器最高支持1/256微步进，可实现平滑、低噪声的步进运动。逻辑输入兼容1.8V、3.3V和5.0V电平。

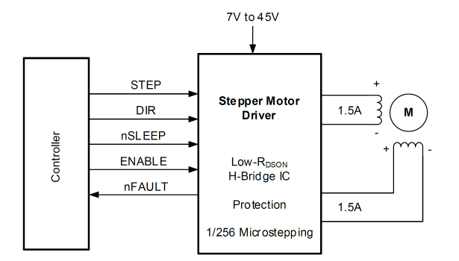

图1 SGM42636简化原理图
电流调节方面，除传统的慢速、混合和快速衰减模式外，SGM42636还提供智能调谐动态衰减和智能调谐纹波控制两种模式。PWM斩波关断时间可通过TOFF引脚配置为7μs、16μs、24μs或32μs。
将nSLEEP引脚拉低即可进入睡眠模式，典型休眠电流仅1μA。
保护功能包括VM欠压锁定（UVLO）、电荷泵欠压（CPUV）、过流保护（OCP）和过热关断（TSD），故障状态通过nFAULT引脚输出指示。过流保护支持锁存和自动重试两种响应方式，通过ENABLE引脚配置。

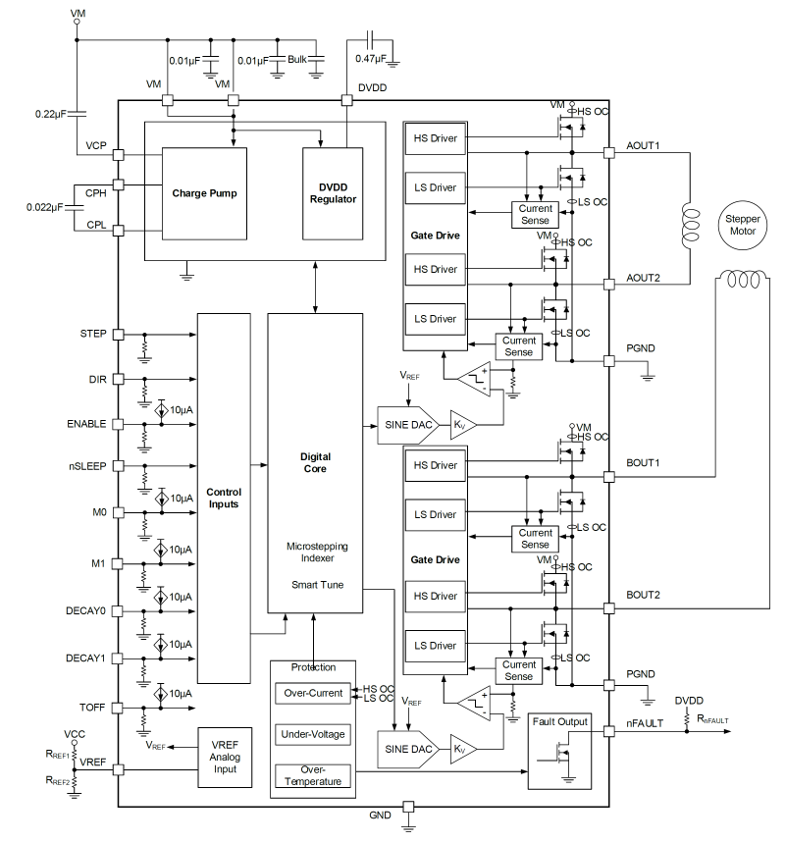

图2 SGM42636功能框图
SGM42636提供符合环保理念的TQFN-4×4-24L、TSSOP-24（Exposed Pad）和TSSOP-28（Exposed Pad）三种绿色封装，工作环境温度范围为-40°C至+125°C。

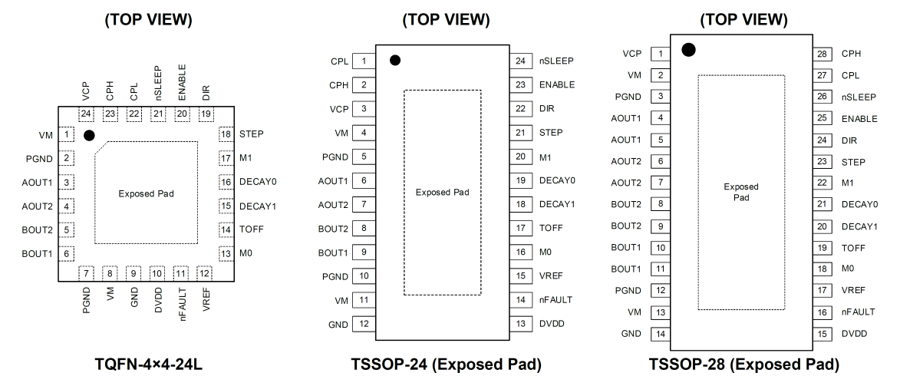

图3 SGM42636封装引脚图
结论
作为一款高集成度工业级步进驱动芯片，SGM42636解决了传统驱动方案外围器件多、功耗高、运行噪音大、调节精度有限的痛点。无需外接采样电阻的集成电流检测设计，有效降低系统功耗与硬件成本，搭配最高1/256微步进与多种智能衰减模式，能够实现电机平稳、低噪、高精度运行。同时，芯片具备超宽温工作能力、多重故障保护机制与灵活的配置方式，适配复杂工业工况。依托丰富封装选型与良好的兼容性，SGM42636能够适配多品类设备量产落地，进一步丰富圣邦微电子工业级模拟芯片产品矩阵，为工业自动化设备电机驱动场景提供高可靠、高性价比的国产化选择。
