凌力尔特推出2.7V~60V 输入、250mA 线性电池充电器

发布时间:2014-10-14 责任编辑:xueqi

【导读】凌力尔特推出 60V、恒定电流 / 恒定电压 250mA 多化学组成电池充电器 LTC4079,该器件的低静态电流线性拓扑可提供一种简单的无电感器设计,并接受 2.7V 至 60V 的输入电压范围。典型应用包括嵌入式汽车和工业系统、后备电池充电、能量收集和薄膜电池产品。

2014 年 10 月 13 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 60V、恒定电流 / 恒定电压 250mA 多化学组成电池充电器 LTC4079。该器件的低静态电流线性拓扑可提供一种简单的无电感器设计,并接受 2.7V 至 60V 的输入电压范围。一个可利用电阻设置的 1.2V 至 60V 电池充电电压范围和 ±0.5% 的严格充电电压准确度以及内置的充电终止使得 LTC4079 适合多种电池化学组成 (包括: 锂离子、镍和铅酸电池)。充电电流可利用一个外部电阻器在 10mA 至 250mA 的范围内进行调节,与同类竞争的充电器不同,LTC4079 可在低充电电流下保持高准确度。典型应用包括嵌入式汽车和工业系统、后备电池充电、能量收集和薄膜电池产品。
当采用一个电流限制电源 (例如:一个弱电池或一块太阳能电池板) 来充电时,LTC4079 的输入电压调节功能可把 IN 引脚调节至一个恒定电压或一个高于电池电压的恒定差分电压。这些功能可用于防止输入电压骤降至低于欠压闭锁 (UVLO) 电压,或用于把输入电源电压保持在其峰值功率传输点。当输入电压降至编程门限以下时,充电电流减小。这种调节机制允许根据电池要求以及充电输入源的最大可用功率来选择充电电流,同时让 LTC4079 兼顾输入源不能提供全编程充电电流时的情形。
LTC4079 的热调整功能可确保高达规定限值的最大充电电流,并没有发生过热的风险。充电操作可以采用 C/10 或一个内置的可调定时器来终止。其他特点包括 NTC 热敏电阻适宜温度充电、失效电池检测、自动再充电 (处于待机状态时采用采样反馈以实现可忽略的电池电量消耗) 和一个漏极开路 CHRG 引脚状态输出。
LTC4079 采用具有背部金属衬垫的扁平 (仅高 0.75mm) 10 引脚 3mm x 3mm DFN 封装,以实现卓越的热性能。该器件的 E 和 I 级版本保证能够在 –40C 至 125C 的温度范围内运作。E 级器件的千片批购价为每片 2.35 美元。如需更多信息,请登录 www.linear.com.cn/product/LTC4079

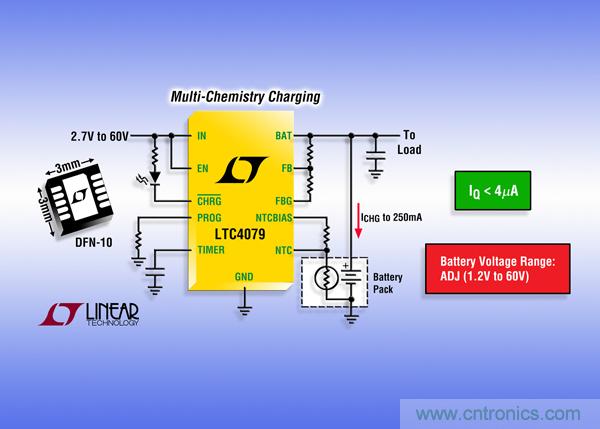

图:60V、250mA 线性电池充电器

性能概要:LTC4079
●宽输入电压范围:2.7V 至 60V
●可调的多化学组成电池电压:1.2V 至 60V
●可调的充电电流:10mA 至 250mA
●在充电期间具有低静态电流:IIN = 4μA
●在停机或充电时具有超低的电池消耗:IBAT < 0.01μA
●自动再充电
●针对高阻抗输入的输入电压和差分电压调节
●热调整功能可实现输出电流的最大化,并不会发生过热
●具 ±0.5% 准确度的恒定电压反馈
●NTC 热敏电阻输入用于实现适宜温度充电
●可调的安全定时器
●充电状态指示
●耐热性能增强型 10 引脚 3mm x 3mm DFN 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
