拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

发布时间:2023-01-13 责任编辑:lina

【导读】在PD快充充电器的诸多器件中,AC-DC控制器是提供电能变换核心部件,一个稳定输出的充电器离不开一个优秀的AC-DC控制器。在这个PD快充高速发展的节点上,AC-DC控制器也在不断推陈出新,以适应充电头更低功耗,更小体积,更健全保护的要求。


在PD快充充电器的诸多器件中,AC-DC控制器是提供电能变换核心部件,一个稳定输出的充电器离不开一个优秀的AC-DC控制器。在这个PD快充高速发展的节点上,AC-DC控制器也在不断推陈出新,以适应充电头更低功耗,更小体积,更健全保护的要求。


为应对PD快充充电器市场高速发展,拓尔微推出通用型AC-DC控制器TMI9713,可以直接适配市场目前 65W的PD快充充电器方案,参考TMI9713的典型应用图,搭配拓尔微协议芯片IM2406,助力充电器厂商设计出优秀的PD快充充电器。


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

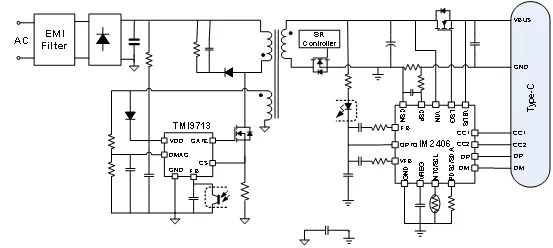

TMI9713的典型应用图


TMI9713采用SOT23-6封装方式,管脚排列采用市场通用顺序,可直接替代合适的PD充电器、适配器、开放式开关电源,简单易用。同时该产品拥有完善的保护功能和DCM、CCM、QR多模式的工作方式,集成频率抖动技术,为整个系统有效减少EMI传导干扰。


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

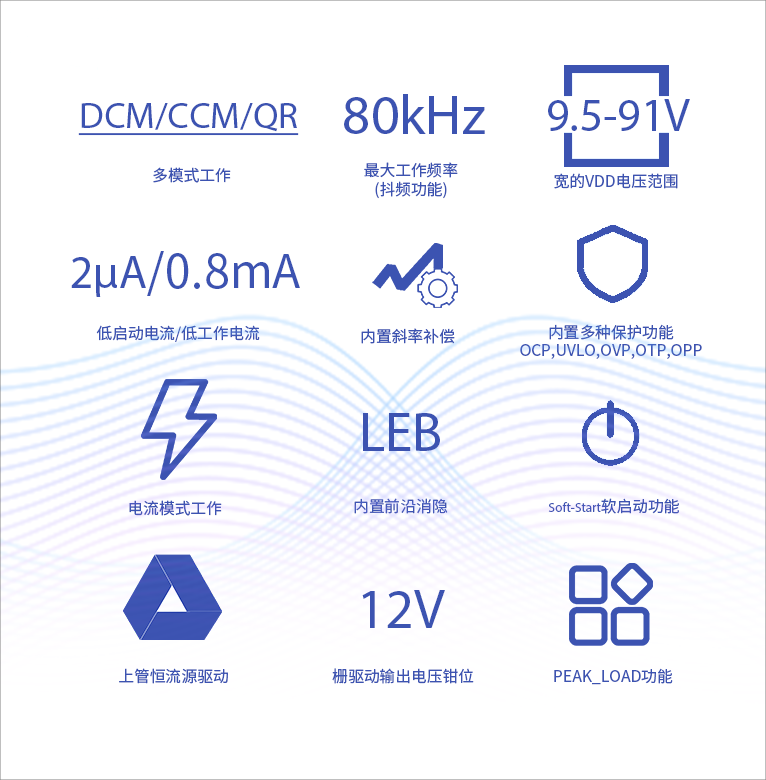

TMI9713拥有9.5-91V的Vcc宽幅电压设计,轻松满足PD的宽幅电压输出要求,低启动电流和低工作电流可以满足更高的能效要求,合理的电路设计布局,可以有效减少外围元件器件,降低成本的同时提高产品的设计与应用的能力。




如下图,与传统方案相比,采用TMI9713可节省10颗左右外围,大幅降低单绕组成本。


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

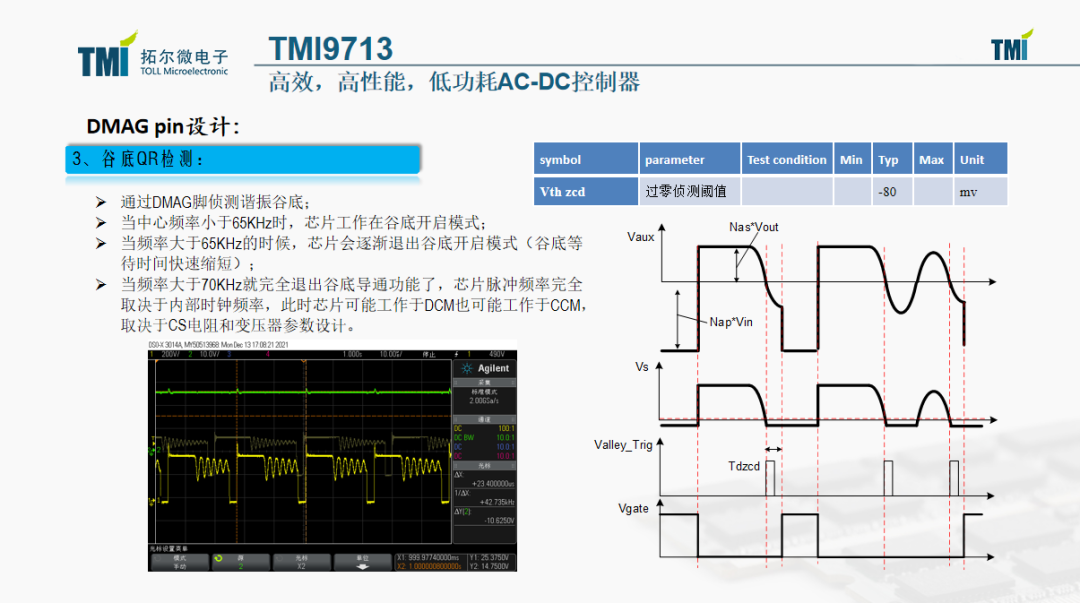

DMAG pin设计有输入的Brown-in和Brown-out保护,通过对输出电压的各项侦测来实现输出过压保护、短路保护。


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

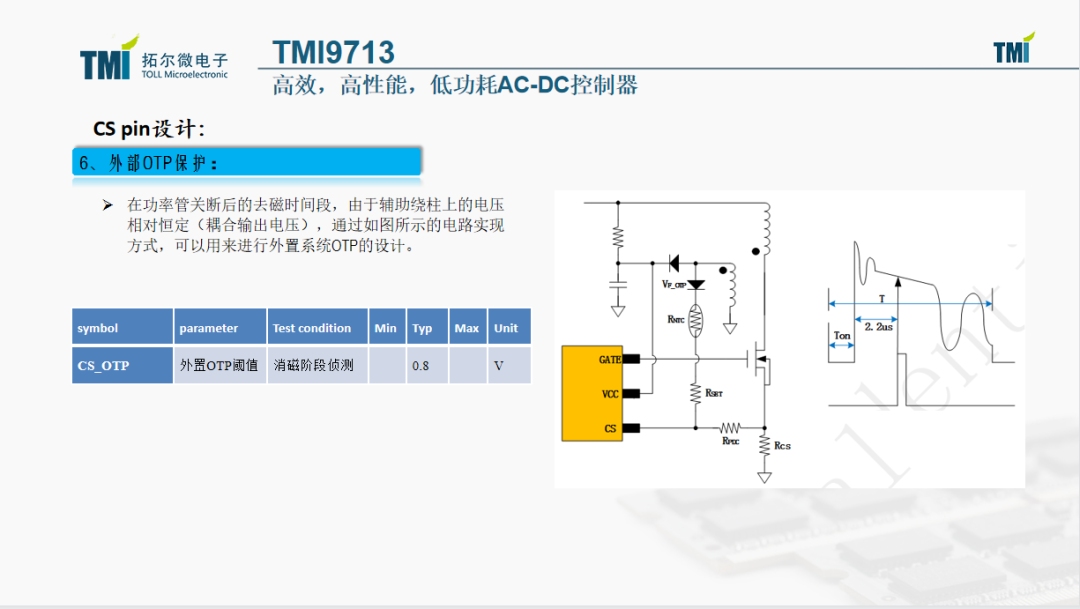

通过CS pin实现多种保护方案,例如用来抑制启动时的电流尖峰,降低元件应力的软启动,引用前沿消隐电路可以省去CS输入端的RC滤波电路,当CS阈值过高触发过功率保护,还有FB的峰值功率保护、次边肖特基短路保护、外部OTP保护多种保护功能。


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

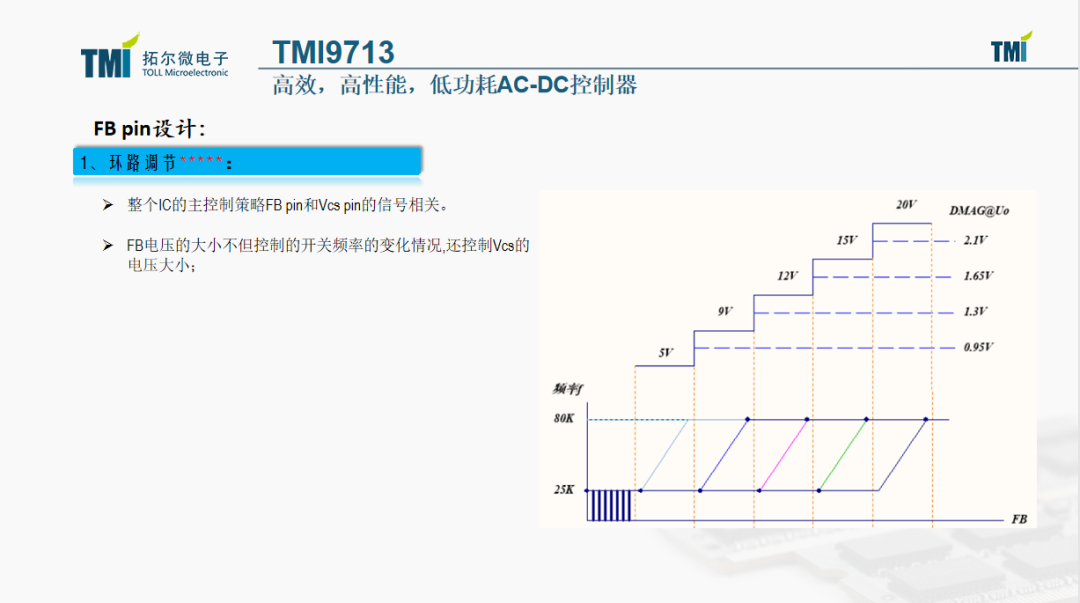

除了DMAG pin和CS pin拥有诸多功能和保护,FB端也有设计有环路调节、脉冲模式(Burst Mode)控制、次级FB开路保护共三种方式。


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力



方案设计参考——参考设计PD单C口65W高功率密度快充电源:



拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力

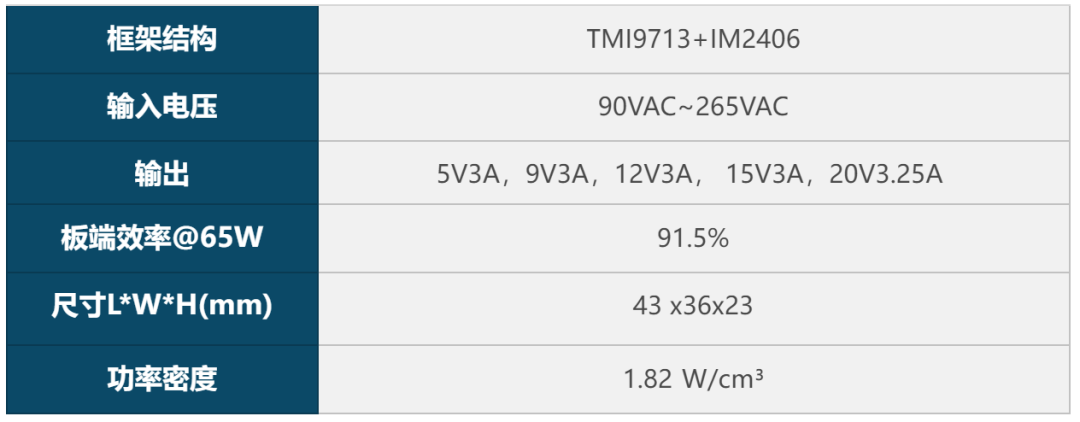

TMI9713+IM2406方案板子如下:


拓尔微AC-DC控制器TMI9713,为企业赋能,为电源市场助力


拓尔微AC-DC电源芯片TMI9713具有高效、高性能、低功耗、外围精简等优势,可以适配更多PD快充或者电源适配器的开发应用,在简化产品设计、方便应用的同时满足厂商节能高效与降低系统成本的要求,帮助充电器厂商缩短产品研发周期,加快产品上市,提升产品竞争力。


拓尔微电子股份有限公司作为一家专业的高质量模拟及数模混合 IC 设计公司,致力于为消费类电子、工业电子、汽车电子等领域的客户,提供“集成电路芯片、系统应用解决方案、芯片模组设计与加工”的全方位产品服务,努力为更多企业赋能,为电源市场的发展助力。
