【导读】Linear 推出 140V 输入、高效率降压型转换器 LTC7138，该器件提供高达 400mA 连续输出电流。LTC7138 在 4V 至 140V 输入电压范围内工作，从而非常适合电信、工业、航空电子和汽车等多种应用。
LTC7138 采用可编程迟滞模式设计，以在宽输出电流范围内优化效率。该器件采用一个内部 1.8Ω 功率 MOSFET 以实现可靠和高效率运行。用户可编程输出电流限制可按照特定应用的要求，在 100mA 至 400mA 范围内设定输出电流。LTC7138 可设定为 1.8V、3.3V 或 5V 固定输出电压，或者采用一个电阻器分压器在 0.8V 至 VIN 范围内设定输出。LTC7138 的耐热增强型 MSOP 封装提供高压输入需要的额外引脚间隔。其 MSOP 和仅 4 个纤巧外部组件相结合，可为多种应用构成占板面积非常紧凑的解决方案。
LTC7138 在无负载时仅吸取 12µA 电流，同时保持输出电压稳定，从而非常适合始终保持接通的电池供电型应用。由于转换器固有的稳定性，所以无需外部补偿，因此简化了设计，并最大限度地减小了解决方案占板面积。此外，该器件的功能还包括精准的 0.8V ±1% 反馈电压基准、100% 占空比压差工作、内部或外部软启动、以及反馈比较器输出，这使多个 LTC7138 能够并联以实现电流更大的应用。
LTC7138EMSE 的价格为每片 3.80 美元。工业温度级版本 LTC7138IMSE 保证工作在 –40°C 至 125°C 工作结温范围，价格为每片 4.18 美元。此外，汽车温度级版本 LTC7138HMSE 规定在 –40°C 至 150°C 工作结温范围内工作，价格为每片 4.43 美元。最后，高可靠性版本 LTC7138MPMSE 经过测试，保证工作在 –55°C 至 150°C 工作结温范围，价格为每片 11.29 美元。所有价格均为千片批购价，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC7138。
性能概要：LTC7138
●宽输入工作电压范围：4V 至 140V
●内部低阻抗功率 MOSFET
●固有的稳定性：无需补偿
●可调 100mA 至 400mA 最大输出电流
●低压差工作：100% 占空比
●低静态电流：12μA
●宽输出电压范围：0.8V 至 VIN
●0.8V ±1% 反馈电压基准
●精确的 RUN 引脚门限
●内部或外部软启动
●可编程 1.8V、3.3V、5V 或可调输出
●需要很少的外部组件
●可编程输入过压闭锁
●耐热增强型高压 MSOP 封装

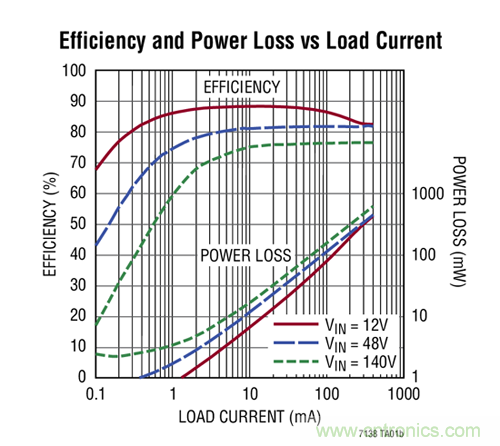

典型应用
适用范围
●工业控制电源
●医疗设备
●分布式电源系统
●便携式仪器
●电池供电型设备
●航空电子设备
●汽车
