LTC3372 的降压型控制器在 4.5V 至 60V 的输入电压范围内工作，并驱动一个全 N 沟道 MOSFET 功率级。其输出可设置为 3.3V 或 5V，并能产生一个高达 20A 的输出电流。控制器输出通常用于给四个单片式降压型稳压器馈电。每个单片降压通道可通过编程来调节一个低至 0.8V 的输出电压，其可配置输出电流最高可达4A。通过 C1-C3 引脚将 8 个 1A 集成式功率级设置为 8 种独特配置中的一种，从四通道 2A 降压到双通道 4A 降压。这使得每个通道只采用一个电感器。



LTC3372 提供了非常适合电池供电型应用或汽车应用的低 IQ 解决方案，在此类应用中有一个或多个电源轨始终保持接通。当仅使能高电压控制器时，该器件仅从一个 12V 输入电源获得 15µA 电流，并在无负载情况下将输出调节至 5V。每使能一个通道，每个单片式降压型稳压器仅增加 8µA 的额外 IQ。LTC3372 的单片式降压开关频率可设置在 1MHz 至 3MHz 之间，并可同步至一个外部时钟，而降压型控制器以该频率的 1/6 执行开关操作。其他特性包括折返电流限制、软启动、短路保护和输出过压保护。



LTC3372 有现货供应，采用耐热性能增强型 48 引脚 7mm x 7mm QFN 封装。E 和 I 级器件规格在 –40°C 至 125°C 的工作结温范围，而 H 级器件的工作温度范围为 –40°C 至 150°C。



特性概要：LTC3372



● 高电压降压型控制器：VIN = 4.5V 至 60V，VOUT = 5V/3.3V

● 低电压降压型稳压器：VINA-H = 2.25V 至 5.5V，VOUT1-4 ≥ 0.8V

● 8 x 1A 低电压 (LV) 降压集成式功率级，可配置为 2 个、3 个或 4 个输出通道

● 8 种独特的输出配置 (每个通道 1A 至 4A)

● 低的总无负载输入电源电流 (IQ)

（1）仅限 15μA HV 控制器 (5VOUT)

（2）仅限 23μA HV 控制器 (3.3VOUT)

（3）每个额外LV 稳压器通道 9μA

● 1MHz 至 3MHz 工作频率 (HV 控制器在 1/6 频率下运行)

● 可编程频率或可同步至外部时钟

● 可编程看门狗和上电复位延迟

● IC 裸片温度监视器输出

● 耐热性能增强型 48 引脚 7mm x 7mm QFN 封装

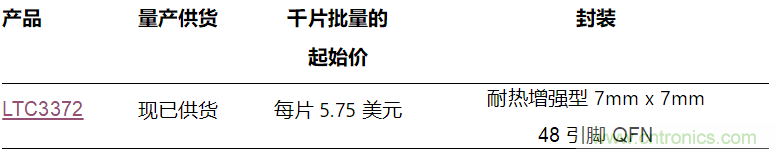

价格与供货
