【导读】四路DC-DC+四颗外置电感，PCB面积被占得满满当当；BOM器件多，调试环路补偿费时费力；量产一致性差，批次间性能飘忽不定；多路输出时序控制复杂，板级设计难度居高不下。当大家都在寻找可用的国产方案时，往往想着找一个pin-to-pin的替代品——参数对标、脚位一致、换上能跑。但我们真正需要的，只是“平替”吗？
共模半导体的答案是：不止于替代，更是自主创新。
GM65024不仅仅是进口同类电源模块的国产补位，更在易用性、集成度、功耗控制上实现了从“能用”到好用”的跃升：
一、产品核心优势对比

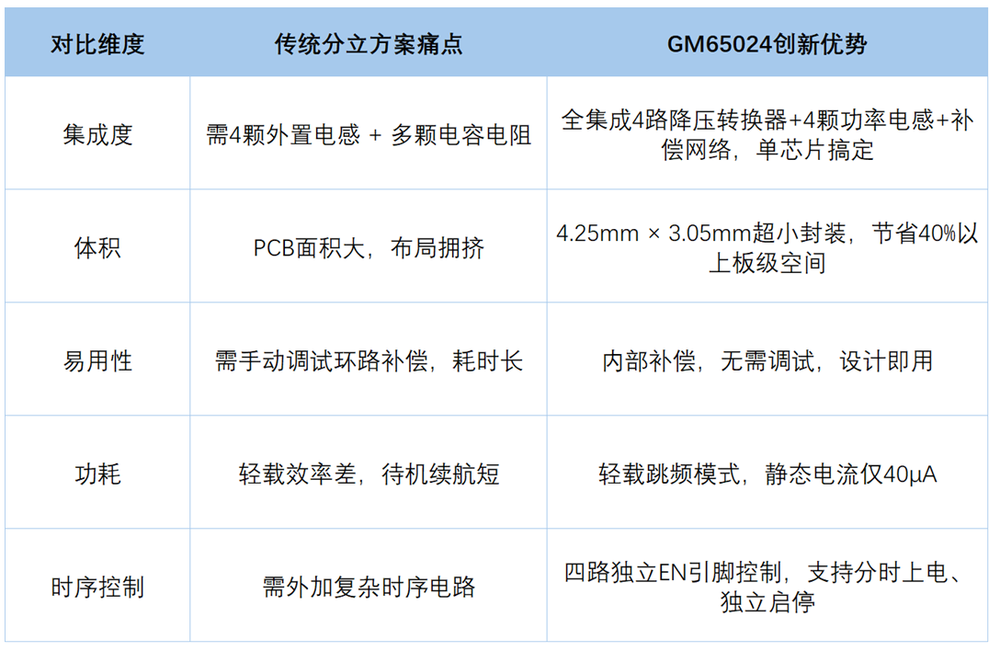

结合实际应用痛点，我们将 GM65024 与传统分立方案进行对比，差异一目了然：
GM65024采用全集成电源模组架构，将四路降压转换器、四颗功率电感、环路补偿网络全部集成在4.25mm×3.05mm×1.5mm的LGA-22封装内。
相比传统方案，优势明显：
无需外置功率电感，大幅简化PCB布局
内部补偿，无需手动调试环路，缩短设计周期
单芯片完成四路电源系统，BOM数量锐减
四路独立EN引脚控制，支持分时上电、独立启停，满足复杂供电时序

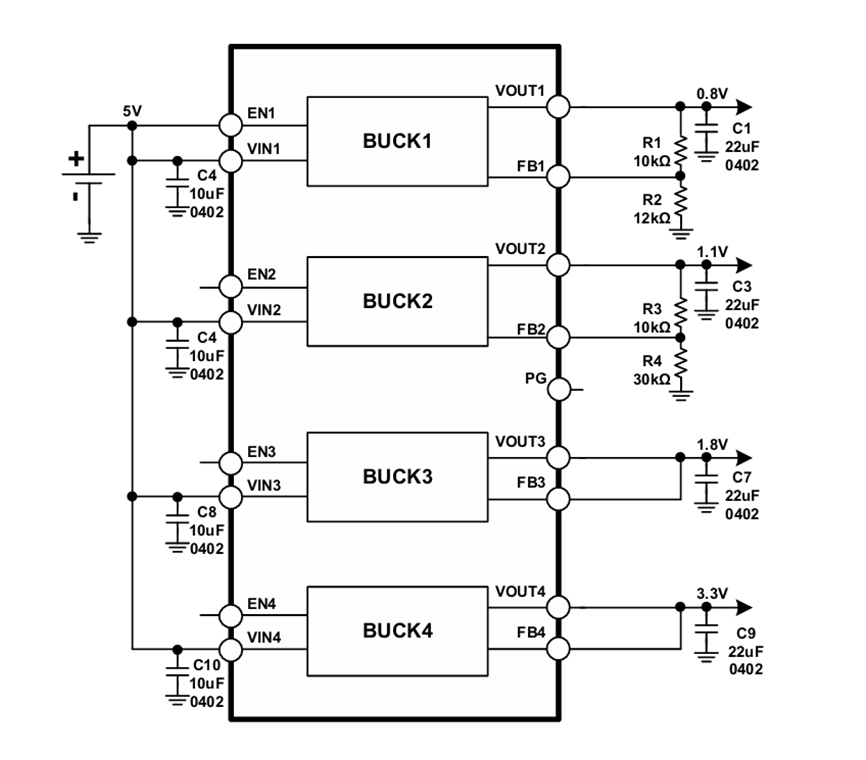

图1. 四通道紧凑型设计
对于每一路输出，仅需在输入端和输出端各布置一枚陶瓷电容，就能实现稳定稳压输出，外围电路设计简单高效；四路输出相互独立，每路搭配专属EN控制引脚，可单独开启或关闭，实现分时上电、独立启停。
二、核心优势：四路集成，小尺寸中的高能效
（1）四路2A输出，高度集成
集成4路同步降压DC/DC转换器，每路可输出2A电流，总输出能力8A。
内部集成电感，输入电压范围2.5V~5.5V
封装仅4.25mm×3.05mm×1.5mm（LGA-22），大幅减少外围器件与PCB面积
（2）1MHz+峰值电流模式，设计简化
固定1MHz开关频率，允许使用小型外部电容滤波
内部补偿的峰值电流模式控制，无需环路调试
最小导通时间低至55ns，支持高降压比应用
（3）轻载高效，精度高
3.3V输入时峰值约90%，输出0.8V，负载10mA/100mA的效率超过80%，输出0.8V/1A的效率接近80%。5V输入时峰值约92%，输出0.8V，负载100mA/1A的效率超过80%，负载10mA的效率接近80%。

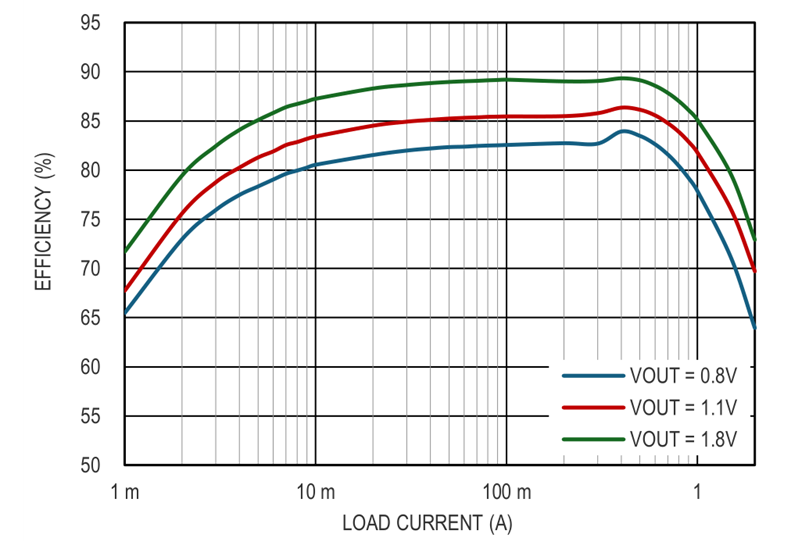

图2. 效率曲线, VIN=3.3V

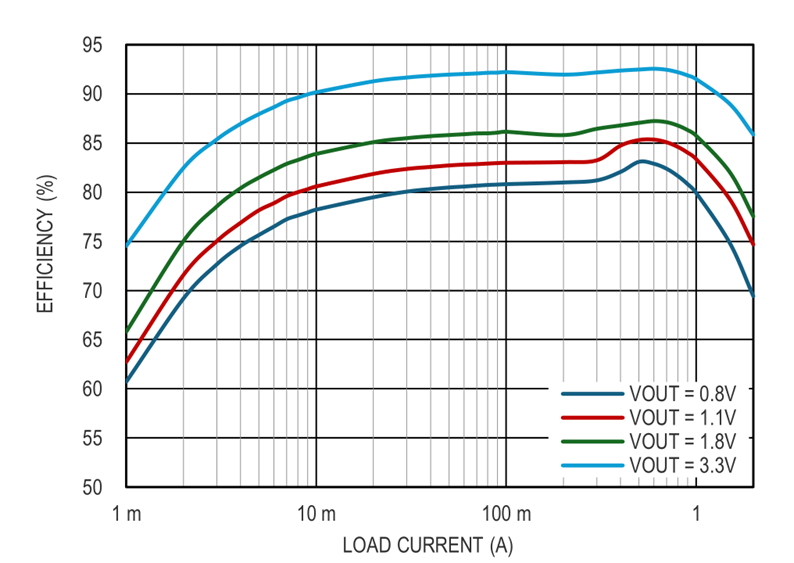

图3 效率曲线, VIN=5V
轻载时自动进入跳频模式，提升轻载效率输出电压调节精度达±1%（全温度范围）

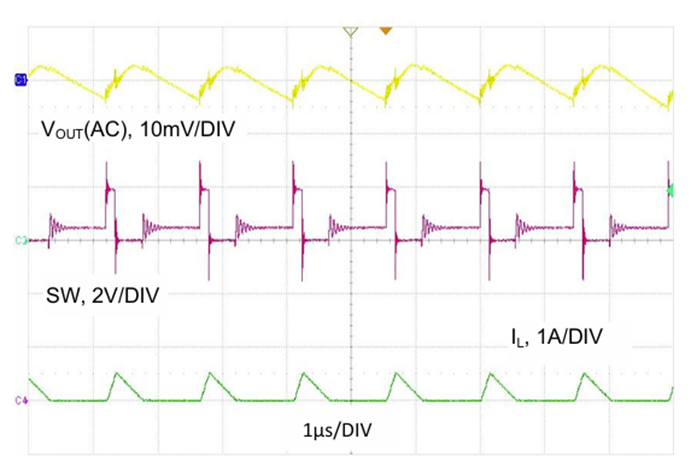

图4.VOUT=1.2V,IO=100mA,低功耗模式
输出交流纹波控制在 10mV 以内，无明显高频尖峰噪声。低输出电压0.8V的效率高于80%以上，纹波占比仅约 1.25%，为负载提供稳定、低噪声的供电环境，适配对电源噪声敏感的应用场景。
（4）多重保护，稳定可靠
集成输出过压保护、短路保护、热关机功能
异常工况下自动保护芯片与负载，保障系统长期稳定运行

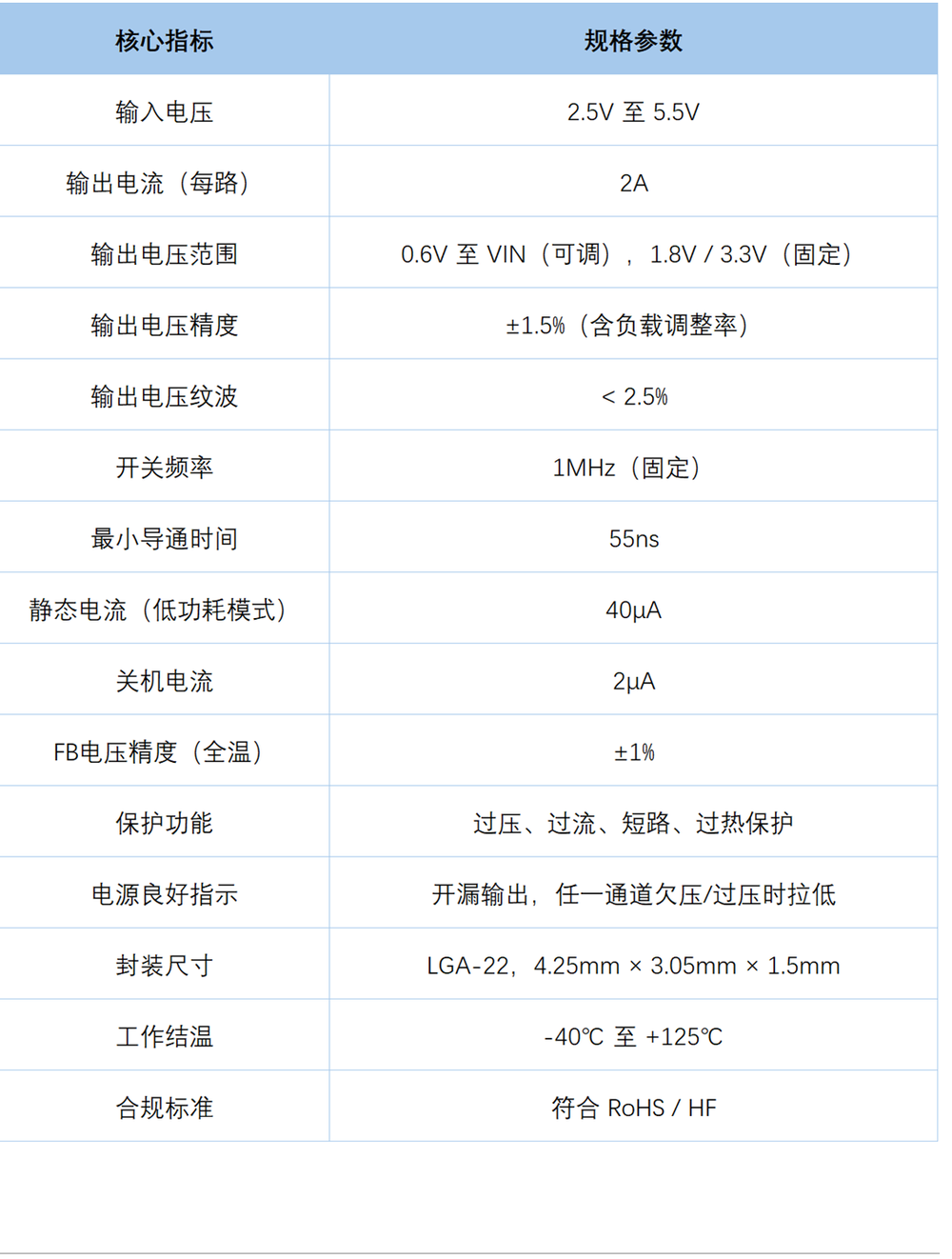

三、技术规格速览
四、典型应用场景
1. 便携式设备
四路独立输出可同时为处理器、内存、射频、传感器供电。低至40μA的静态电流与2μA关机电流，显著延长电池续航。
2. 存储设备
低纹波（< 2.5%）与快速动态响应（55ns最小导通时间）保障存储介质供电稳定性，避免数据错误。
3. 红外设备
高精度输出电压（±1.5%）与宽温工作能力（-40℃至+125℃）满足红外成像与传感系统的严苛电源要求。
4. 嵌入式系统与FPGA供电
可同时提供多路不同电压（0.6V–5.5V），支持软启动与电源排序，简化多轨上电时序控制。
五、保护与可靠性
GM65024集成多项保护机制，确保系统稳健运行：
输出过压保护：当FB电压高于110%标称值时触发
输出欠压保护：当输出电压低于90%标称值时，PG引脚拉低
逐周期过流保护：峰值限流典型值3A
短路保护：逐周期谷值电流检测，防止电感电流失控，长时间短路进入打嗝模式，温升低
过热保护：结温达到150℃时关机，135℃时恢复
软启动：启动时间典型值0.6ms，有效抑制浪涌电流
六、PCB布局与设计简化
GM65024内部集成电感与补偿网络，工程师无需进行电感选型与环路调试。仅需在输入输出端放置少量低ESR电容即可完成设计：
输入电容：单路选用10μF，紧贴VIN与PGND引脚
输出电容：单路选用22μF，紧贴VOUT与PGND引脚
FB引脚：直接连接至输出电容两端
接地处理：GND与PGND在芯片内部互连，外部单点接地即可
为实现极致精简的尺寸，全部采用0402封装阻容件，器件本体尺寸仅1.0mm×0.5mm。整套电路器件配置清单：
输入电容：4颗，每路1颗0402 10μF电容
输出电容：4颗，每路1颗0402 22μF电容
反馈电阻：4颗，仅BUCK1、BUCK2需要分压，每路搭配2颗0402电阻
理论最小面积：约22.5mm²（5.85mm×3.85mm），考虑PCB生产工艺的安全间距要求，在理论尺寸四周各预留0.3mm工艺裕量，最终工程实用尺寸为 6.25mm×4.15mm。实际项目开发中，建议按照该尺寸布局，兼顾极致小型化与量产稳定性。

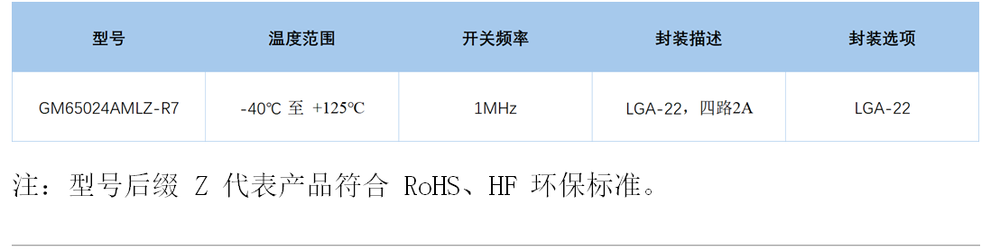

七、订购指南
八、结语
GM65024 凭借四路 2A 大电流输出、超小型 LGA 封装、超低静态电流、低输出纹波等硬核性能，为便携设备、存储产品、红外设备、嵌入式系统等领域，提供了一套高集成、高可靠的国产多路电源解决方案。
有了这款模块，工程师无需再耗费精力处理多路电源的电感选型、环路补偿、PCB 布局等难题，让复杂的多路低压电源设计变得简单高效。
从单纯对标进口芯片做替代，到自主研发实现性能超越，共模半导体始终坚持技术创新。未来我们也将持续推出高性价比、高稳定性的国产模拟芯片，为工业、消费电子、便携设备、高端装备等领域，提供自主可控的电源解决方案。
