【导读】优恩半导体(UNSEMI)推出的多功能电源保护模块，专为工业电源在应用中可能会遇到的各种复杂问题而设计。凭借其卓越的性能参数—最高支持3A工作电流和60V输入电压，能够满足绝大多数电源应用的需求。
电源保护模块PPM
-
稳态过压保护（OVP）
-
过载、短路保护（OCP）
-
输入极性反接保护
-
瞬态过压浪涌保护
-
满足最严苛的汽车抛负载5A测试
-
兼具电子保险丝（eFuse）功能
优恩半导体(UNSEMI)推出的多功能电源保护模块，专为工业电源在应用中可能会遇到的各种复杂问题而设计。凭借其卓越的性能参数—最高支持3A工作电流和60V输入电压，能够满足绝大多数电源应用的需求。在工业电子产品中，电源的稳定性与可靠性是确保产品品质的核心。然而，由于工业电子产品所处的工作环境复杂多变，电源系统经常频繁遭遇外部干扰，例如输入电压错误连接、浪涌冲击、电压异常波动、电路过载以及负载短路等问题。作为电子产品的动力源泉，确保电源的安全、稳定和可靠运行是研发工程师的首要任务。通常，设计这些保护电路并验证其可靠性需要耗费大量的研发时间。
此模块不仅集成了多种保护功能，提供了丰富的保护特性，同时还有效简化了应用电路的设计复杂度，确保电源系统长期稳定运行，从而延长电子设备的使用寿命。
01 产品特色
-
支持高达60V的输入电压和3A的工作电流：使得该模块能够适用于多种不同的电源应用场景，如汽车电子、工业自动化、通信设备、轨道交通等。
-
稳态过压保护功能：能够有效监测并限制电压，防止设备因过压而损坏，确保设备在安全电压范围内稳定运行。
-
瞬态过压浪涌保护功能：能够快速响应电压浪涌，保护设备免受雷击或其他瞬态电压事件的影响。
-
过载与短路保护功能：当电流超过设定值或发生短路时，模块会自动切断电源，防止设备损坏，确保用户的安全。
-
电源输入接错保护功能：可以防止因电源接错而导致的设备损坏，确保用户在接线时的安全性和便利性。
-
电子保险丝（eFuse）功能：能够在过载或短路情况下自动断开电路，并在故障排除后可恢复使用，提升了使用的便利性。
-
μs级的超快速响应速度：能够在电压或电流异常发生的瞬间迅速采取行动，从而最大限度地减少设备受损的风险。
-
在监测电压和电流时具有±5%的误差精度：能够确保在接近安全阈值时及时触发保护机制。
02 产品优势
-
安全性高：通过多重保护机制，确保设备在各种复杂的环境下都能安全稳定地运行。
-
可靠性强：采用高品质材料和精心设计，保证模块在长期使用过程中维持其性能稳定性。
-
保护功能全面：可缩短产品开发周期，节约研发测试验证费用。
-
具备可恢复性：多次使用，无需更换部件，从而降低了维护成本。
-
用户友好：简单的布线和易于理解的功能设计，降低了用户的使用门槛。
-
提供参数定制化设计服务：满足特定需求。
03 应用领域
-
工控设备
-
通信设备
-
军工航天
-
仪器仪表
-
电力能源
-
医疗设备
-
车载电子产品抛负载保护
04 设计参考应用

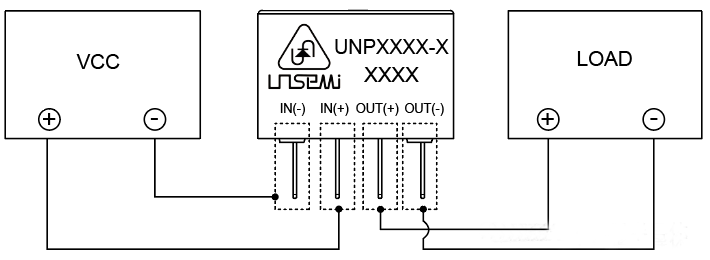

图1、设计参考应用图
05 响应实测波形图

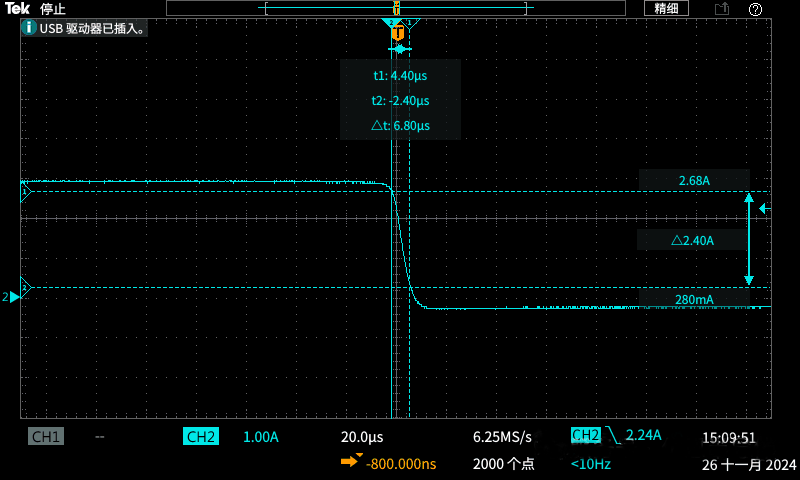

图2、过载保护波形图

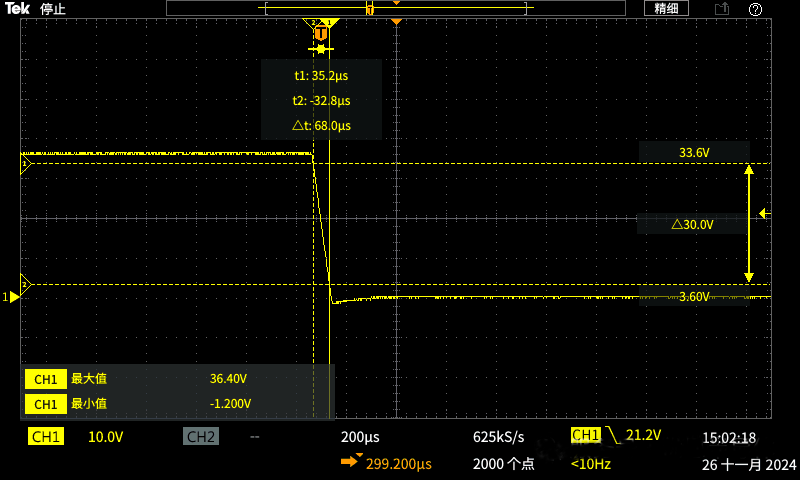

图3、过压保护波形图
06 小结
与传统的分立电路保护方式不同，我们的多功能电源保护模块是确保您设备安全运行的优选方案。它能有效预防电源问题引发的损害，保障设备的稳定性和可靠性。无论是在工业环境还是家庭使用中，它都能为您提供强大的电源保护解决方案。
优恩半导体一直致力于EMC防护器件的研发及技术创新，为客户提供更好更优的器件及保护解决方案是我们前进的动力。我们的产品已经在消费类电子、通信、汽车电子、工业控制等众多领域都有着广泛的应用。
来源：优恩半导体
