新品发布:西安航天民芯电源模块产品MTM8628

发布时间:2024-04-25 责任编辑:lina

【导读】MTM8628是一款双通道8A或单通道16A输出的DC/DC开关电源。封装中内置了开关控制器、功率FET、电感和所有的配置组件。输入电压范围为4.5V至26.5V,支持两个范围均为0.6V至5.5V的可精确调节的输出电压(由单个外部电阻来设定)。高效率设计能够为每个输出提供8A的连续电流。仅需少量的输入和输出电容。


核心参数:

  • 完整的独立型双通道输出电源

  • 单通道16A或双通道8A输出

  • 宽输入电压范围:4.5V to 26.5V

  • 输出电压范围:0.6V to 5.5V

  • 差分远端采样放大器

  • 电流控制模式/快速瞬态响应

  • 可调开关频率

  • 过流保护

  • 多个器件实现多相均流

  • 可选择的工作模式

  • 软起动和电压追踪

  • 输出过压保护

  • 15mm×15mm ×4.92mm BGA 封装

  • 15mm×15mm ×4.41mm LGA 封装


芯片架构与封装


新品发布:西安航天民芯电源模块产品MTM8628

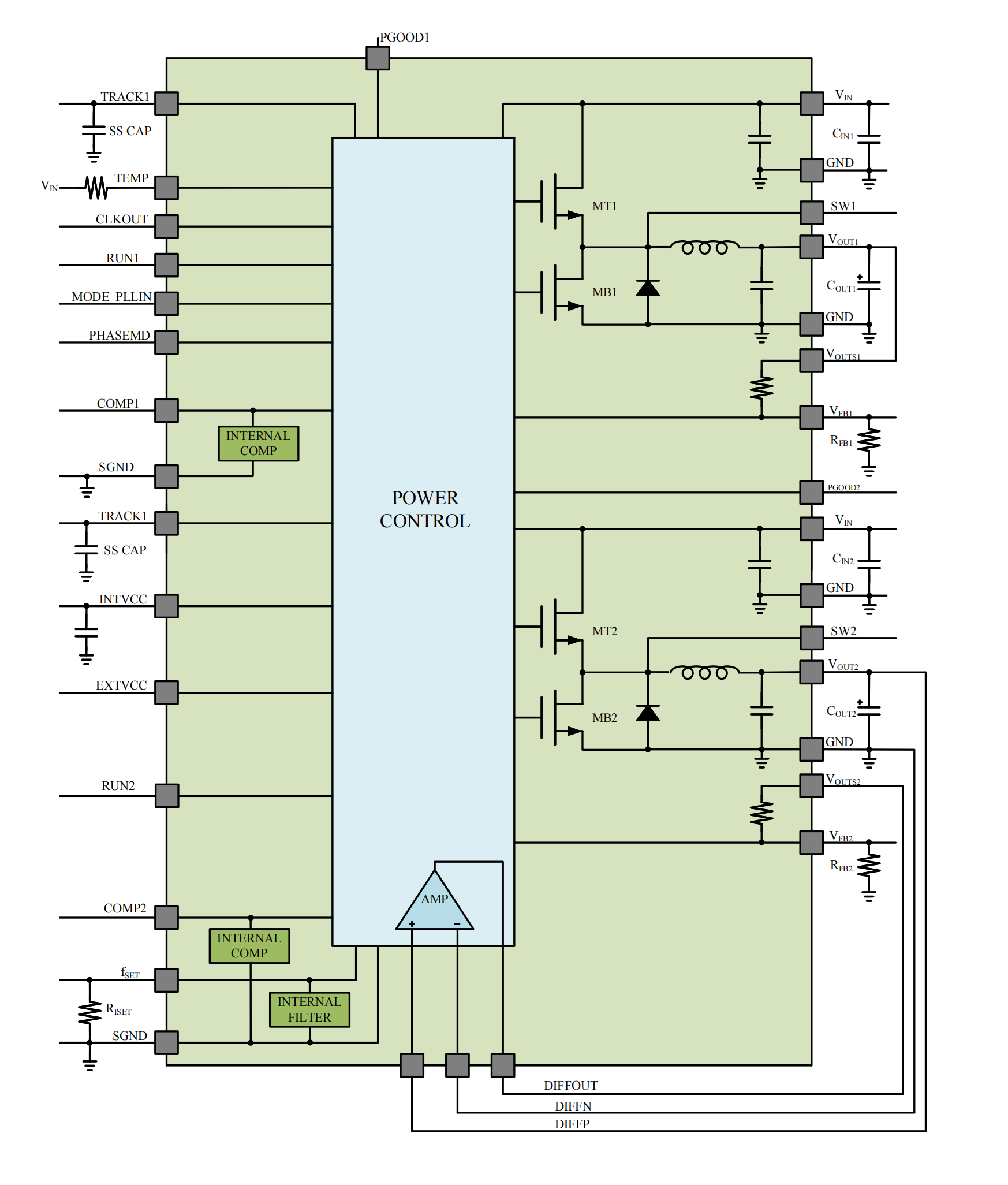

图 1 MTM8628架构框图


新品发布:西安航天民芯电源模块产品MTM8628

图 2 MTM8628封装外形图


优势与特色

  • MTM8628是一款双通道8A或单通道16A输出的DC/DC开关电源。封装中内置了开关控制器、功率FET、电感和所有的配置组件。输入电压范围为4.5V至26.5V,支持两个范围均为0.6V至5.5V的可精确调节的输出电压(由单个外部电阻来设定)。高效率设计能够为每个输出提供8A的连续电流。仅需少量的输入和输出电容。

  • MTM8628采用了高开关频率的电流模式控制,具有逐周期限流功能,可选择突发BURST模式或脉冲跳跃PSM模式及强制连续CCM模式三种工作模式,通过内部反馈环路补偿实现快速瞬态响应。可以借助MODE_PLLIN、PHASMD和CLKOUT引脚实现频率同步和多达12个相位的同步工作。支持及用于电源轨排序的输出电压跟踪功能。

  • 除以上特点之外,MTM8628还具有软启动、输入欠压、输出过压和过流等保护功能,可广泛应用于存储、网络、工业和医疗等直流电源系统。


性能曲线


新品发布:西安航天民芯电源模块产品MTM8628

图 3 单通道效率曲线


新品发布:西安航天民芯电源模块产品MTM8628

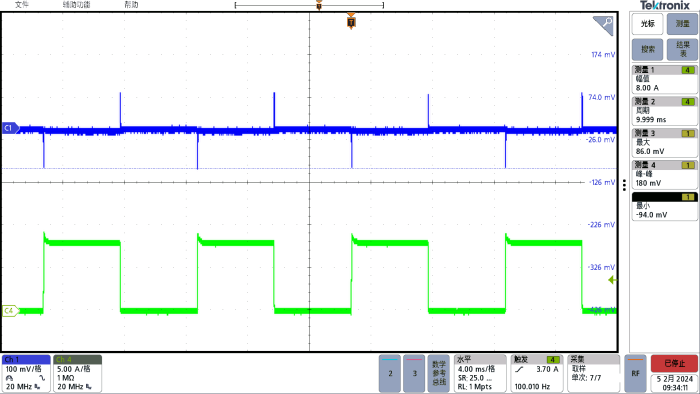

图 4单通道12V-1.2V(400kHz,CCM),10mA~8A瞬态响应


新品发布:西安航天民芯电源模块产品MTM8628

图 5 单通道12V-1.5V(400kHz,CCM),10mA~8A瞬态响应


新品发布:西安航天民芯电源模块产品MTM8628

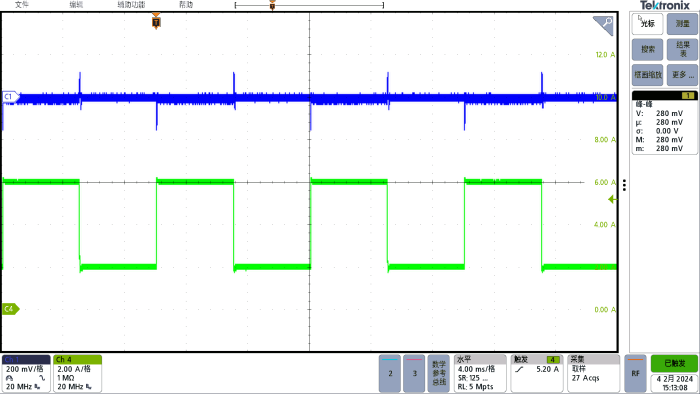

图 6 单通道12V-3.3V(650kHz,CCM),2A~6A瞬态响应


新品发布:西安航天民芯电源模块产品MTM8628

图 7单通道12V-5V(780kHz,CCM),2A~6A瞬态响应


西安航天民芯是业界少有的可提供超高性能、完整信号链芯片解决方案的供应商,具有运放、电源管理、电池管理、数据转换器、微控制器、MEMS传感器、软硬件配套方案等多领域共数百余款产品,具有业界顶级的芯片研发实力,支持定制化设计。

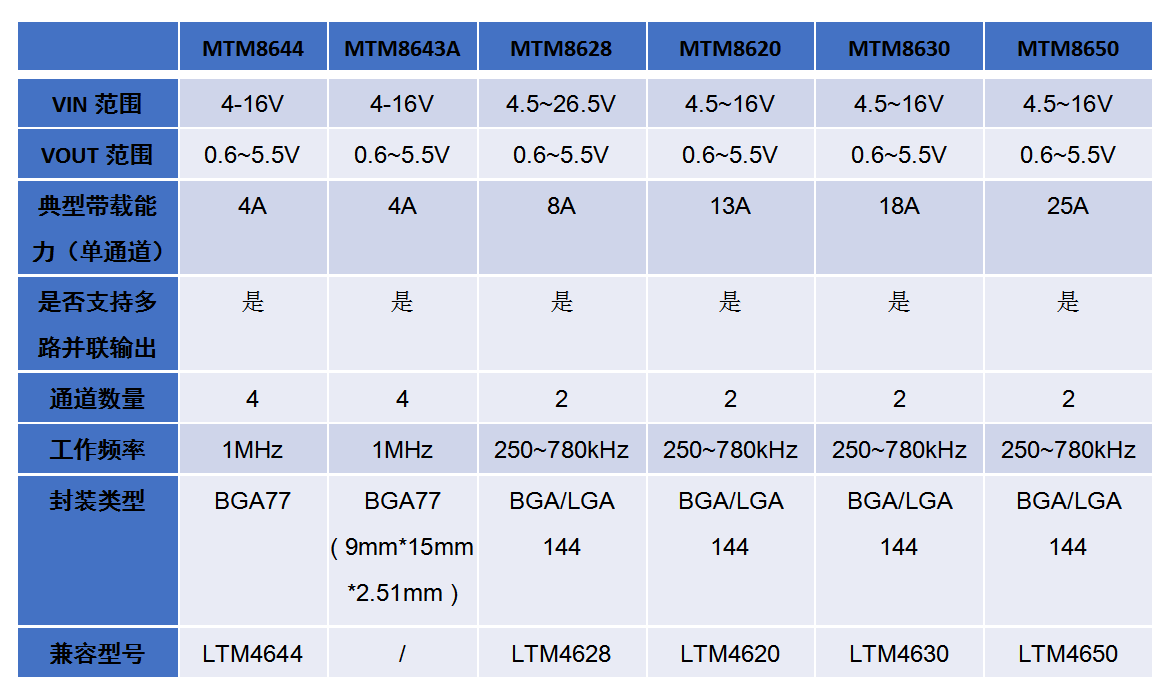

在电源管理芯片领域,产品谱系主要包含MTM8628、MTM8620、MTM8630、MTM8650、MTM8644等。


新品发布:西安航天民芯电源模块产品MTM8628

来源:西安航天民芯
