ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC

发布时间:2024-03-20 责任编辑:lina

【导读】全球知名半导体制造商ROHM(总部位于京都市)面向冰箱、洗衣机、PLC、逆变器等消费电子和工业设备应用,开发出4款小型DC-DC转换器ICBD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ另外,ROHM还计划推出最大输出电流2A、开关频率350kHzBD9E203FP4-Z,进一步扩大产品阵容。


采用小型封装,安装面积比以往产品少72%,有助于消费电子和工业设备电源单元的小型化


全球知名半导体制造商ROHM(总部位于京都市)面向冰箱、洗衣机、PLC、逆变器等消费电子和工业设备应用,开发出4款小型DC-DC转换器IC“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”。另外,ROHM还计划推出最大输出电流2A、开关频率350kHz的BD9E203FP4-Z,进一步扩大产品阵容。


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC



近年来,在消费电子和工业设备应用领域,随着产品功能的增加,对节省电路板空间的要求越来越严格,小型DC-DC转换器IC的使用率也与日俱增。另外,降低待机功耗已成为亟需解决的一大课题,这就要求DC-DC转换器IC在低功率(轻负载)时实现更高效率。为了满足这些市场需求,ROHM开发出比现有SOP-J8封装产品更小、效率更高的产品。

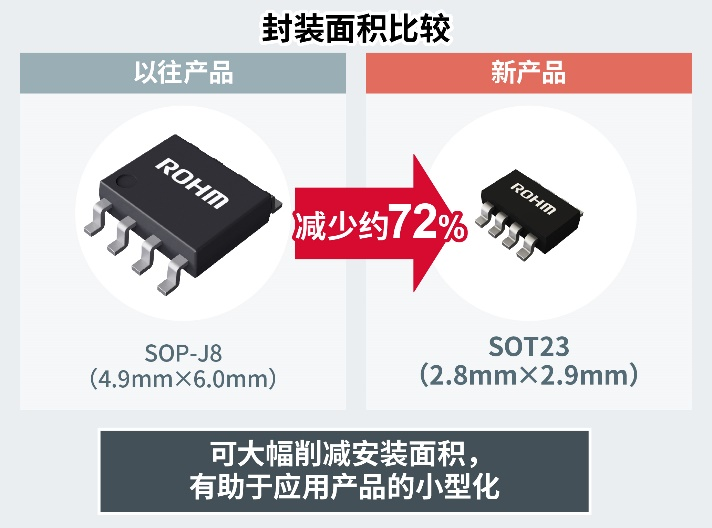

新产品的输出电流为1A~3A,并且全部采用小型SOT23封装尺寸(2.8mm×2.9mm)。与普通的SOP-J8(JEDEC标准:相当于SOIC8)封装(4.9mm×6.0mm)产品相比,新产品安装面积减少约72%,非常有助于电源单元的小型化。此外,通过采用无线结构封装,还降低了导线阻抗(布线的电阻分量),实现了高效率工作。

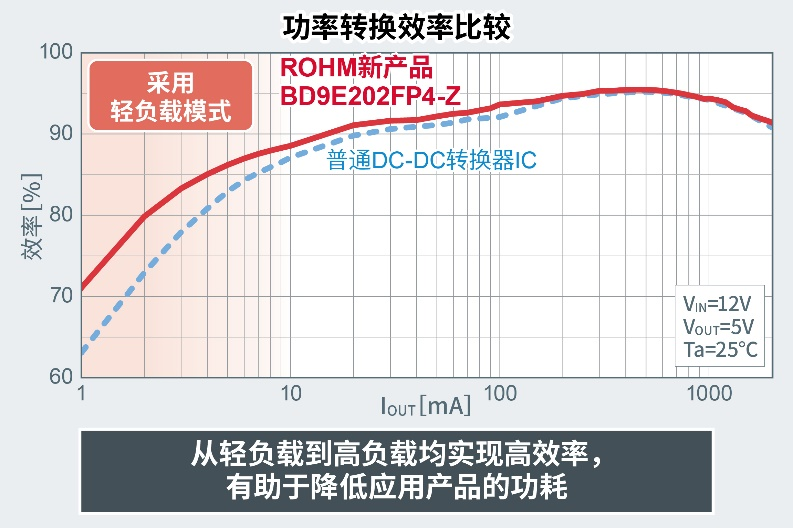

不仅如此,“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ”在轻负载模式下采用的是COT控制方式*1,与普通产品相比,轻负载时的效率更高,非常适用于需要降低待机功耗的应用。

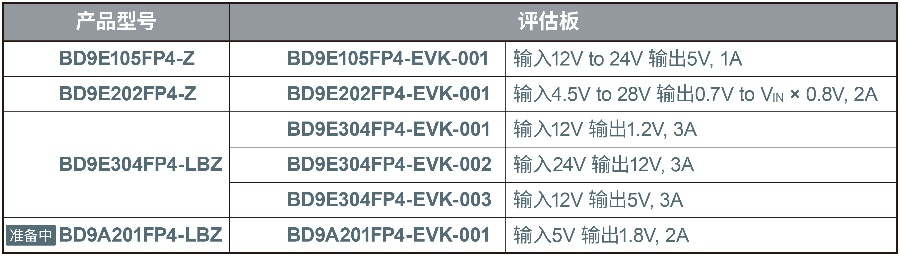

新产品于2024年3月开始量产(样品价格:450日元/个,不含税)。另外,新产品已经开始通过电商进行销售,通过Ameya360电商平台均可购买。为了便于客户快速评估应用产品的设计,ROHM还提供评估板和各种支持工具。


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC


未来,ROHM将继续致力于开发融入模拟设计技术优势的产品,为消费电子和工业设备应用的节能和小型化贡献力量。



<SOT23封装产品阵容>


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC







<应用示例>


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC


3.3V/5V/12V/24V电源电路应用

消费电子:

冰箱、洗衣机、空调等

工业设备:

PLC(Programable Logic Controller)、
逆变器、AC伺服等



*2:杂波 *3:过冲防止功能 *4:ESD *5:EMI



<电商销售信息>


开始销售时间:2024年3月起逐步发售



ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC


电商平台:Ameya360

新产品在其他电商平台也将逐步发售。



销售产品:


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC


ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC



<各种支持工具>

・Calculation Sheet:可用于外部常数设计的应用电路计算工具。只要按说明设置值,即可确定满足所需特性的电路参数。

可通过ROHM官网各产品页面中的“设计模型”入口下载。

“BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”



・ROHM Solution Simulator:可在ROHM官网上运行的免费仿真工具。通


<术语解说>

*1)COT(Constant On Time:恒定导通时间)控制方式

一种使输出电压稳定的反馈电路控制方式。当反馈电压降至基准电压以下时,开关器件导通;当经过恒定导通时间后,开关器件自动关断。这种控制方式在轻负载时也能有效获得稳定输出。



*2)杂波(Spurious)

偏离本来所定频率的不必要的电波。



*3) 过冲防止功能

当电源IC的输出电流超过预期时,OCP(过电流保护)功能将会停止输出。从该停止状态恢复时,会产生瞬时过冲(输出电压过大),导致恢复变慢,因此抑制过冲可以加快恢复速度。



*4)ESD(Electro-Static Discharge:静电放电)

当带电物体之间接触时,会产生静电(浪涌)。这种静电(浪涌)会导致电路和设备发生误动作或损坏。



*5)EMI(Electromagnetic Interference:电磁干扰)

EMI是用来衡量对象产品的运行产生多少噪声、是否给外围IC和系统带来问题的指标。“EMI特性好”意味着产生的噪声很少。
