金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

发布时间:2023-12-08 责任编辑:lina

【导读】金升阳推出适用于DC/DC模块电源的外围配套贴片式有源滤波器FI-B10T-R2和插件式有源滤波器FI-B10D-R2,最大工作电流为10A,将此模块加装在DC/DC模块电源的前端,可提升电源的EMI性能。


一、产品介绍


金升阳推出适用于DC/DC模块电源的外围配套贴片式有源滤波器FI-B10T-R2和插件式有源滤波器FI-B10D-R2,最大工作电流为10A,将此模块加装在DC/DC模块电源的前端,可提升电源的EMI性能。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2


二、产品优势


1、共差模插入损耗


(1)FI-B10T-R2

①配套金升阳DC/DC模块电源JVRF24_DD-50WR4系列应用,可提升电源EMI抑制效果,满足GJB151B军工级CE102要求。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

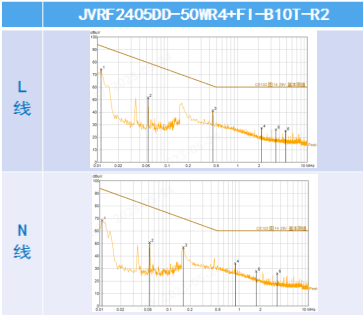

图1 配套JVRF2405DD-50WR4使用时EMI抑制效果图


②配套金升阳DC/DC模块电源URB24_LD-60WR3系列应用,可提升电源EMI性能,满足CISPR32/EN55032 Class B要求。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

图2 配套URB2415LD-60WR3使用时EMI抑制效果图


(2)FI-B10D-R2

①配套金升阳DC/DC通信砖类电源VCB48_EBO-300WFR3应用,可提升电源EMI抑制效果。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

图3 配套VCB4812EBO-300WFR3-N应用时EMI抑制效果图

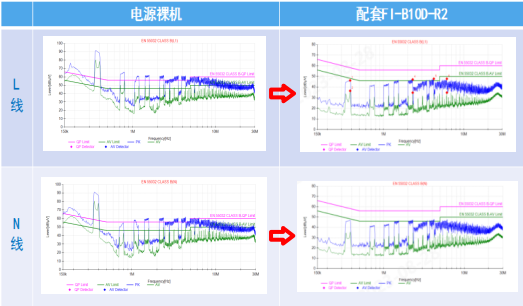

②配套金升阳DC/DC工业电源URB24_LD-60WR3应用,可提升电源EMI性能。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

图4 配套URB2412LD-60WR3使用时EMI抑制效果图



2、超小体积

(1)FI-B10T-R2

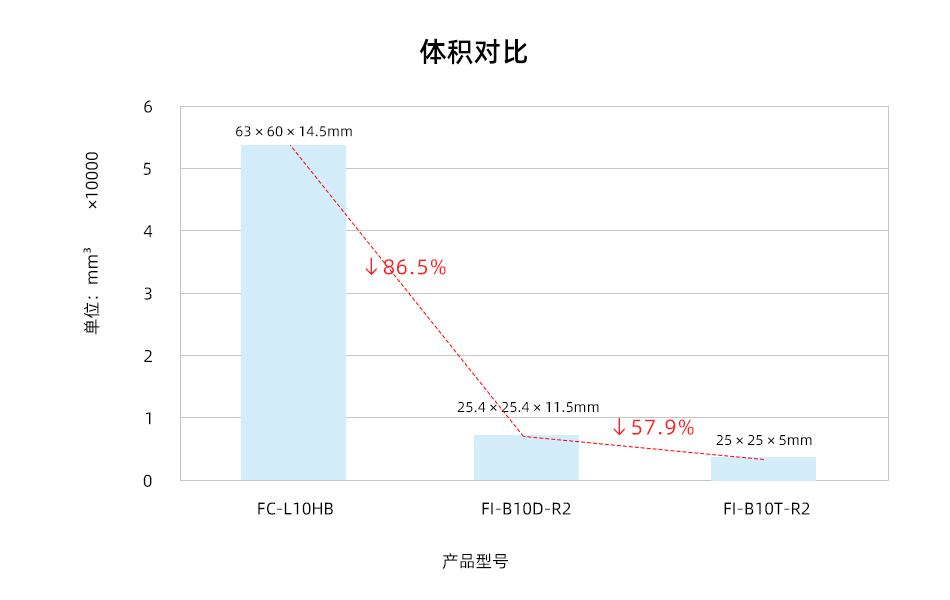

超薄体积:25*25*5mm,较同系列产品体积下降80%以上。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2


(2)FI-B10D-R2

超小体积:25.4*25.4*11.5mm


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2


(3)元器件100%国产化

该产品满足元器件100%国产化,即元器件国产化、技术国产化、制造国产化。



三、产品特点

● 元器件100%国产化

● 宽输入电压范围:9-80VDC

● 小体积:25*25*5mm(FI-B10T-R2);

25.4*25.4*11.5mm(FI-B10D-R2)

● 工作温度范围:-40℃ to +105℃

● 符合EMC标准:CISPR32/EN55032、GJB151B(FI-B10T-R2);

CISPR32/EN55032(FI-B10D-R2)

● 符合安规标准EN62368/5000m



四、产品应用

1、应用场景

有源滤波器FI-B10T(D)-R2配套金升阳DC/DC模块电源,广泛应用于工控、电力、仪器仪表、通信等领域。


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2


2、配套方案

(1)FI-B10T-R2

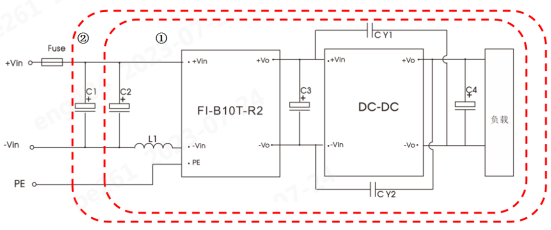

● 配套金升阳JVRF24_DD-50WR4,GJB151B CE102推荐解决方案



金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2


● 配套金升阳URB24_LD-60WR3,EN55032 CLASSB推荐解决方案


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2


(2)FI-B10D-R2

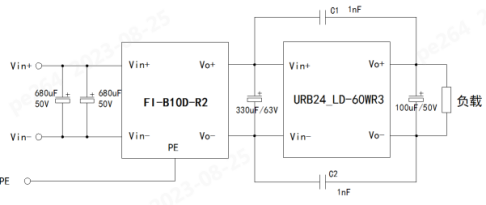

● 配套金升阳URB24_LD-60WR3,EN55032 CLASSB推荐解决方案


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

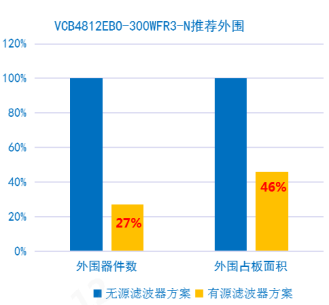

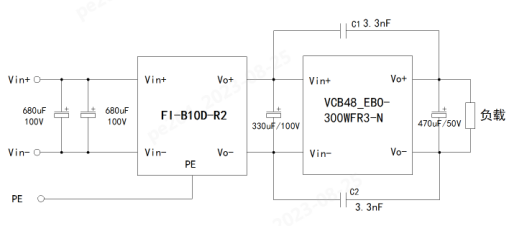

● 配套金升阳VCB48_EBO-300WFR3-N,EN55032 CLASSB推荐解决方案


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2

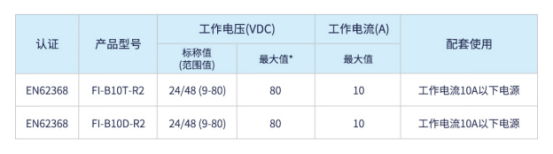

五、产品选型


金升阳推出DC/DC模块电源适用的有源滤波器——FI-B10T(D)-R2
