【导读】智能手机及音响等设备中的D类放大器拥有小型、高效率的特点，其对于抑制伴随高速开关而产生的噪声对策是不可或缺的。TDK拥有能够在不影响信号，且保持高音质状态下实现高效抑制噪音的各类产品。本文将针对配备有D类放大器的各类设备在扬声器线中的使用示例与效果进行介绍。
同时用于AI扬声器等的D类放大器
智能手机及AI扬声器等需要依靠电池进行长时间驱动以及要求小型化的扬声器用音响放大器中采用了拥有小型、高效率特点的D类放大器。

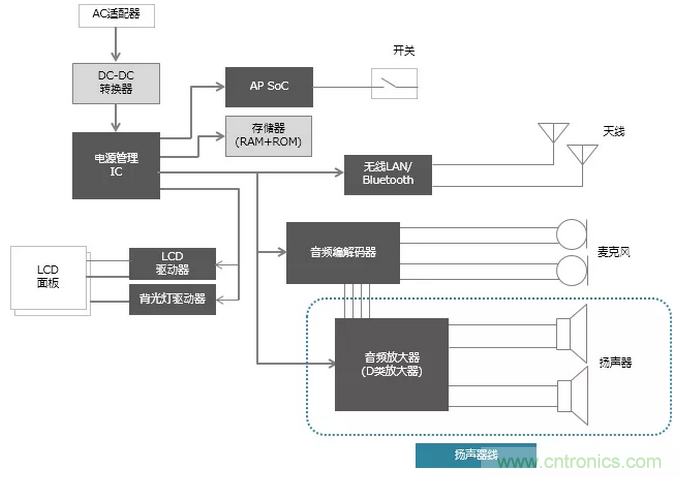

AI扬声器的基本方框图如图1所示。
图1：AI扬声器的基本方框图
在要求高音质的音响设备中，插入扬声器线中的噪音滤波器特性极为重要。同时，D类放大器的输出段LPF(低通滤波器)中所使用的电感器特性也会对音质产生影响。
本报道中以用于智能手机、AI扬声器、平板电脑以及各类音响设备等的D类放大器扬声器线中的噪音对策为中心进行解说。
扬声器线的噪音对策概要
TDK拥有最适合用于抑制扬声器线噪音的噪音滤波器MAF系列(积层型)以及VAF系列(绕组型)。LPF用电感器推荐使用配备高特性铁氧体材料的LPF用电感器VLS-AF系列。
同时，扬声器线中还使用贴片压敏电阻作为ESD(静电放电)对策。贴片压敏电阻具有吸收ESD及浪涌等异常电压的特性，同时在通常情况下发挥着电容器的功能，因此还拥有抑制噪音的效果。为此，其拥有在1个元件中同时实现ESD对策及噪音对策的优点。
通过将这些产品用于D类放大器的扬声器线中，可有效实现确保高音质、抑制辐射噪音以及ESD对策等效果。其基本方法总结如下。
在扬声器输出较小的智能手机等扬声器线中，无LPF的D类放大器为主流产品，通过插入噪音滤波器MAF可有效抑制噪音(图2)。
图2：使用噪音滤波器MAF的对策
在扬声器输出2W~20Ｗ等级的AI扬声器、平板电脑、音响设备等中需要外接LPF用电感器。LPF用电感器VLS-AF系列同时还拥有抑制辐射噪音的效果(图3)。
图3：使用LPF用电感器VLS-AF的对策
在使用LPF用电感器VLS-AF的同时使用噪音滤波器VAF进一步提升效果 (图4)。
图4：使用LPF用电感器VLS-AF与噪音滤波器VAF的对策
面向D类放大器扬声器线的运用指南
可运用于D类放大器扬声器线中的LPF用电感器VLS-AF系列与噪音滤波器MAF系列及VAF系列的运用指南如图5所示。请配合扬声器输出及应用使用产品。
图5：D类放大器扬声器线用推荐产品(VLS-AF系列、MAF/VAF系列)的运用指南
对麦克风、头戴式耳机、扬声器的ESD对策与噪音对策拥有显著效果的贴片压敏电阻AVR系列的运用指南如图6所示。
图6：麦克风、头戴式耳机、扬声器线用贴片压敏电阻的推荐产品运用指南
以上就是TDK用于D类放大器的产品介绍，不知道您有没有对这些相关产品有了进一步的认识呢？
