开发背景

银离子迁移是LTCC行业一大痛点，LTCC滤波器在直流电场作用下，由于银离子迁移导致滤波器绝缘电阻恶化，严重情况下，滤波器会发生短路失效。振华富本次推出的ZHLF-D+系列叠层片式低通滤波器采用特殊的LTCC材料，成功突破抑制银离子迁移的关键技术，可应用于直流线路的噪声抑制，产品具有通带插入损耗小、阻带抑制频率范围宽、可靠性高等优点，并且可为用户提供定制化服务。

产品优势

• 良好的阻带抑制特性：阻带抑制频率范围宽，且阻带抑制可达40dB。

• 良好的绝缘特性：绝缘电阻不小于1GΩ。

• 良好的环境适应性：LTCC独石结构，可靠性高。

• 良好的耐直流特性：在125℃环境温度下，施加2倍额定电压，可稳定工作2000小时以上，绝缘电阻无明显恶化；在高温高湿条件下（环境温度：85℃，环境湿度：85%RH）施加额定电压，工作240小时后，绝缘电阻无明显恶化。

产品应用

• 谐波抑制器：用于微波电路中消除谐波信号干扰。

• VHF/UHF发射器/接收器：用于信号选频。

• 射频电路：用于信号选频和滤除干扰信号。

产品外形尺寸

外形结构示意图

产品性能参数

产品实测图

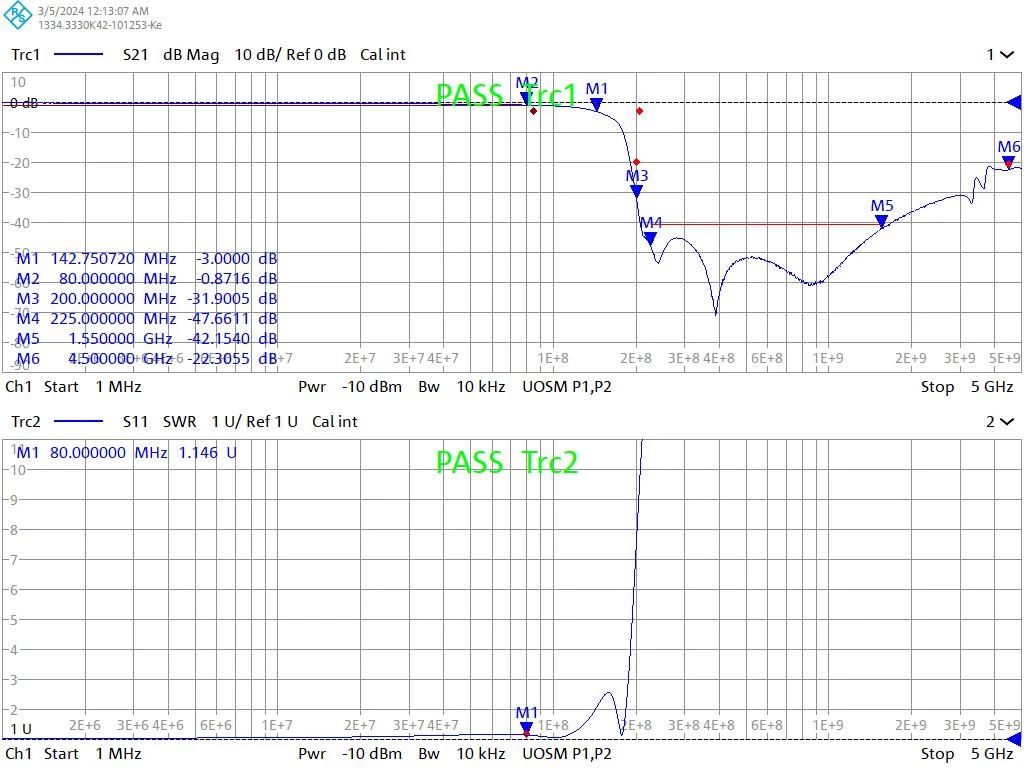

ZHLF3216-80D+产品S21和VSWR频谱图

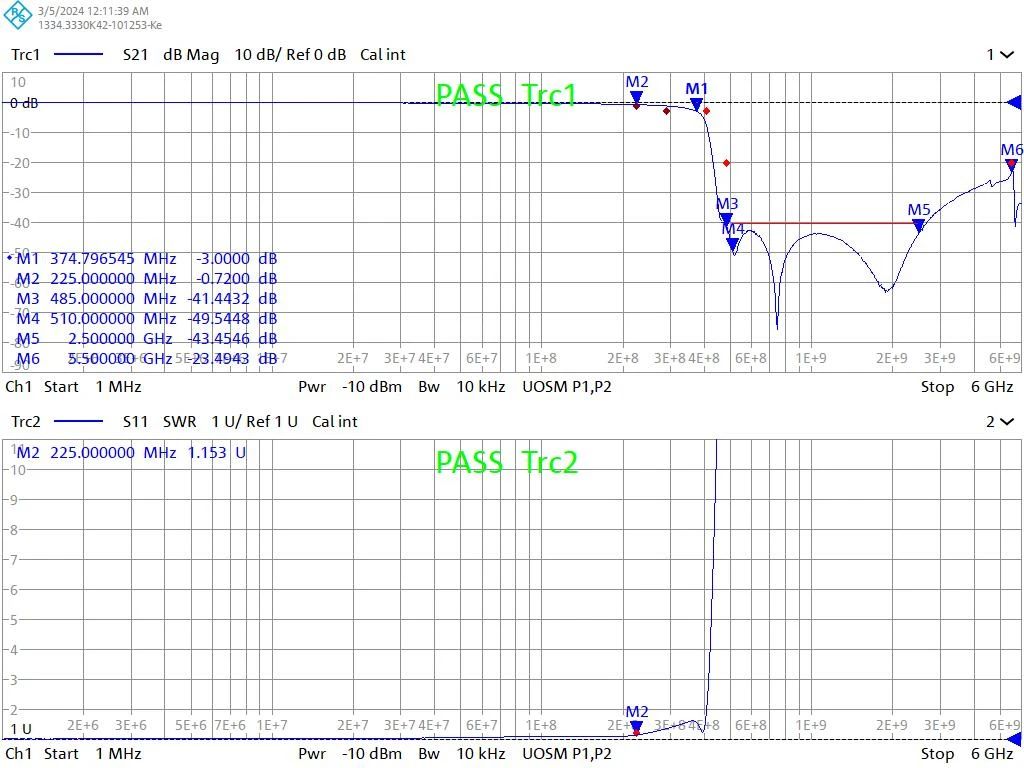

ZHLF3216-225D+产品S21和VSWR频谱图

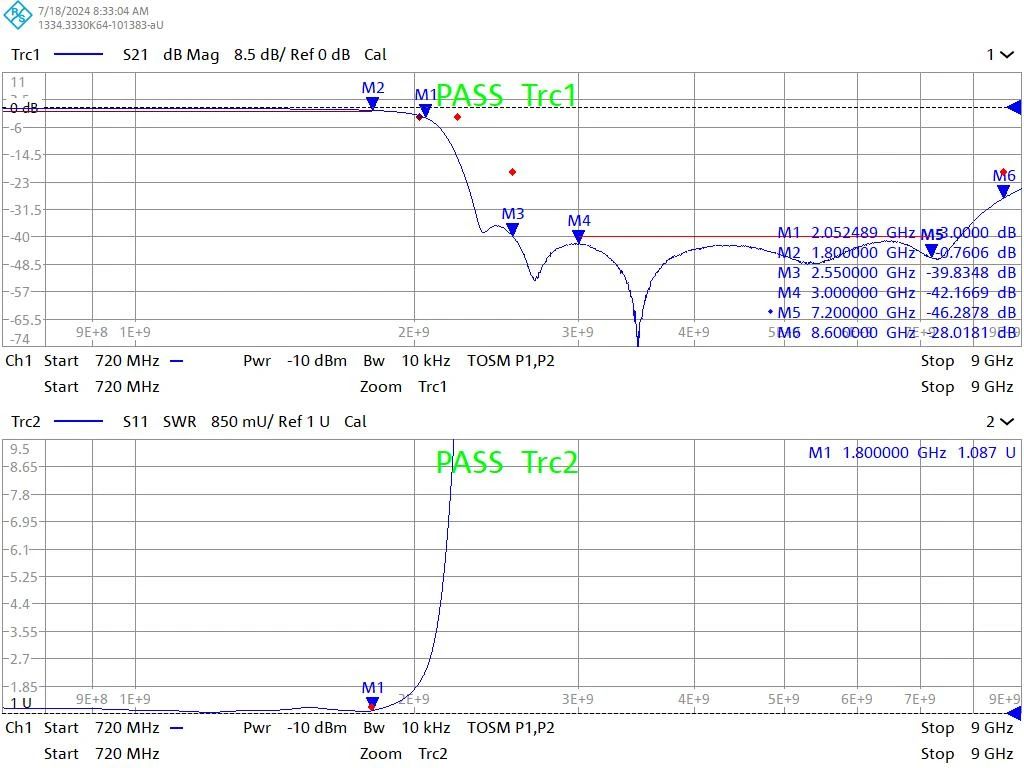

ZHLF3216-1800D+产品S21和VSWR频谱图
