【导读】TDK株式会社（TSE：6762）宣布进一步扩大其用于汽车以太网通信 10BASE-T1S的 ACT1210E 系列（3.2 x 2.5 x 2.5 毫米 – 长x 宽x 高）共模滤波器产品阵容。该新款共模滤波器将于2024年7月开始量产。
• 业内首款*实现符合OPEN联盟共模滤波器EMC测试规范的IV级线间电容的产品
• 通过将绕组线激光焊接到金属化端子上从而实现高可靠性
• 符合 AEC-Q200 （D版）要求

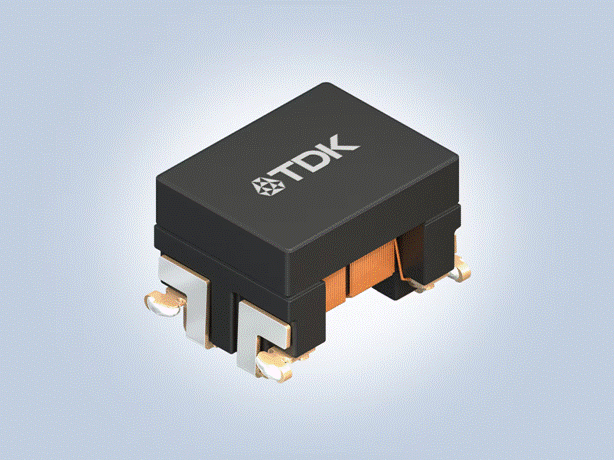

产品的实际外观与图片不同。
TDK标志没有印在实际产品上。
TDK株式会社（TSE：6762）宣布进一步扩大其用于汽车以太网通信 10BASE-T1S的 ACT1210E 系列（3.2 x 2.5 x 2.5 毫米 – 长x 宽x 高）共模滤波器产品阵容。该新款共模滤波器将于2024年7月开始量产。
与传统产品相比，新款 ACT1210E-131-2P-TL00 滤波器将线间电容降低了约30%。在OPEN联盟共模扼流圈EMC测试规范中，该产品首开行业先河，以最低线间寄生电容达到了IV级水平。在100 kHz频率下的共模电感为130 µH，额定电流达70 mA。
除共模滤波器外，10BASE-T1S 通信电路中还包括防物理层设备（PHY）和防静电（ESD）组件以及其它电子元件，而这些元件各有其电容。随着总电容量不断增加，信号波形湍流随之增强，进而导致正常通信中断。为解决这一问题，工程师需要选择适合低电容的元件。
为实现高S参数，新产品采用了TDK专有的设计结构以及优化材料，以减少电容引起的信号失真的影响，并有效抑制共模噪声。不仅如此，TDK 的创新高精度自动绕线技术确保了品质稳定和高可靠性。
TDK 提供阵容广泛的汽车用共模滤波器，不仅包括符合当前主流 CAN、CAN FD 和 Flex-Ray协议要求的滤波器，同时也包括符合以太网协议要求的滤波器，比如通信速率分别为100兆比特/秒和1000兆比特/秒的 100BASE-T1 和 1000BASE-T1 协议。今后，TDK 将继续为汽车通信用共模滤波器提供全方位的产品服务，持续满足客户需求。
* 截至2024年7月, 根据 TDK
术语
• OPEN 联盟 共模滤波器EMC 测试规范：就汽车以太网用共模滤波器的建议属性作出规定的测试规范
• 以太网：用于有线局域网络的一组通信协议
主要应用
• 汽车以太网通信系统（10BASE-T1S）
主要特点和效益
• 业内首款实现符合 OPEN 联盟共模滤波器EMC 测试规范的IV级线间电容水平的产品
• 通过将绕组线激光焊接到金属化端子上从而实现高可靠性
• 符合 AEC-Q200 （D版）要求
关键数据
关于TDK公司
TDK株式会社总部位于日本东京，是一家为智能社会提供电子解决方案的全球化先进电子公司。TDK建立在精通材料科学的基础上，始终不移地处于科技发展的最前沿并以“科技，吸引未来”，迎接社会的变革。公司成立于1935年，旨在将用于电子和磁性产品的关键材料铁氧体予以商业化。TDK全面和创新驱动的产品组合包括无源元件，如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统（如：温度和压力、磁性和MEMS传感器）。此外，TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2024财年，TDK的销售总额为146亿美元，全球雇员约为101,000人。
