【导读】在电子设备迈向高功率与多功能融合的当下，USB Type-C 接口虽已成为通用连接的核心载体，却也因 USB PD 传输功率的持续攀升，面临着可靠性与安全性的双重考验。力芯微精准洞察这一行业痛点，推出专为高压 USB PD 应用打造的 ET9931 电源开关芯片，该芯片具备多重保护功能，可有效增强 USB Type-C 端口的防护能力。让高功率传输不再伴随安全隐患，重新定义端口的可靠性标准。

ET9931是一款5.0A的单向的USB PD电源开关，专为高精度电源管理与系统保护设计。ET9931通常用于控制连接到系统USB端口的电源传输，并提供必要的保护功能。它包含欠压锁定、过压锁定、反向电流保护和过温保护等功能，在发生故障时将自动隔离电源开关终端。在关断模式下，VBUS与VINT引脚都具有29V的容差。当设备有2个以上的Type-C端口供电时，两个ET9931可以并联使用，支持双电源连接到同一个充电电路，可防止高压电源端向低压电源端倒灌。

ET9931默认22V的过压保护阈值，可以通过OVLO引脚的外部电阻来调节OVP阈值。该器件在开关启动前有20ms的去抖动时间，然后进行软启动，来限制浪涌电流。内置±100V的浪涌保护,可以有效地防止端口的异常高压。

ET9931的的工作电压为2.9V至20V，适用于USB PD电源隔离应用，能更好的进行保护和提高系统的可靠性。

ET9931采用绿色WLCSP15-2.53×1.56mm、0.5mm间距的小型封装，可显著节省PCB布局空间，有效提升电路板集成密度。可在-40℃至+85℃温度范围内正常工作。

ET9931通过 29V 引脚容差、可调节过压保护与反向电流防护等功能，实现了对异常工况的精准拦截；而 5A 连续输出电流与低导通阻抗的设计，则兼顾了高效传输与系统稳定性。搭配小型 WLCSP15 封装，既满足了现代电子设备对轻薄化的需求，又以工业级温度范围保障了复杂环境下的可靠运行，为 USB Type-C 端口的高可靠性设计提供了兼具安全性与实用性的最优解。

产品特点

宽电源电压范围：2.9V至20V

VBUS与VINT引脚容差均为29V

高达5A的连续输出电流

低导通阻抗：27mΩ（典型值）

默认22V的OVLO阈值，可调节过压保护

全时段提供两级反向电流保护

用于限制浪涌电流的内置压摆率控制

开漏的ACK引脚来表明电源状态良好

保护电路：

——过温保护（OTP）

——过压保护（OVP）

——欠压锁定（UVLO）

——反向电流保护（RCP）

内置±100V的浪涌保护

封装：WLCSP15（2.53mm×1.51mm 0.5mm Pitch）

典型应用

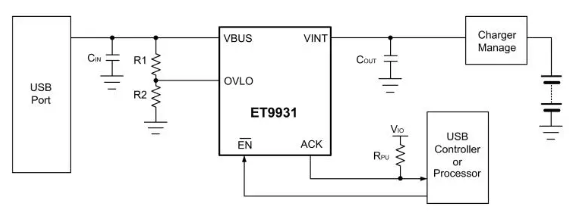

图1：Application Circuit 1

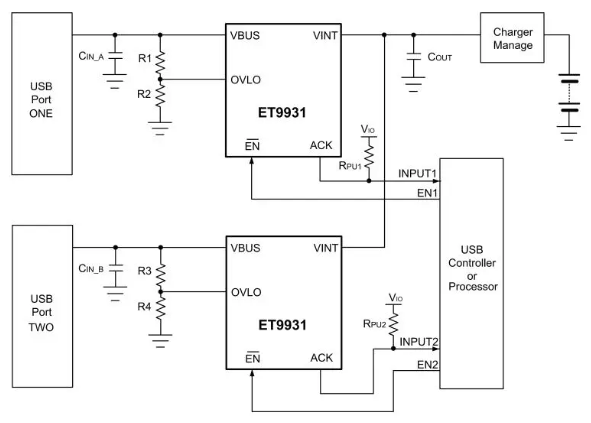

图2：Application Circuit 2

管脚定义

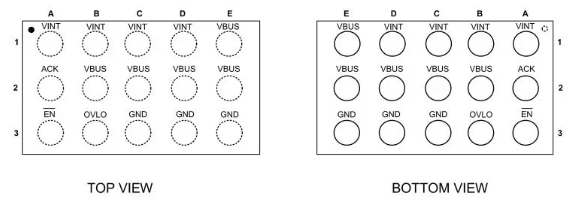

图3：管脚定义
