【导读】威世科技（Vishay Intertechnology）于2025年9月30日宣布推出四款新型1200V FRED Pt®超快恢复整流器，包括VS-E7JX0112-M3、VS-E7JX0212-M3以及通过AEC-Q101认证的VS-E7JX0112HM3和VS-E7JX0212HM3。这些器件采用eSMP®系列SlimSMA HV（DO-221AC）封装，具有105nC的低反向恢复电荷（Qrr） 和1.45V的低正向压降（VF），同时恢复时间短至45ns，结电容低至2.5pF。该系列产品针对工业驱动、电动汽车车载充电器、储能系统等高频应用场景，在提升效率的同时显著降低开关损耗。
威世科技（Vishay Intertechnology）于2025年9月30日宣布推出四款新型1200V FRED Pt®超快恢复整流器，包括VS-E7JX0112-M3、VS-E7JX0212-M3以及通过AEC-Q101认证的VS-E7JX0112HM3和VS-E7JX0212HM3。这些器件采用eSMP®系列SlimSMA HV（DO-221AC）封装，具有105nC的低反向恢复电荷（Qrr） 和1.45V的低正向压降（VF），同时恢复时间短至45ns，结电容低至2.5pF。该系列产品针对工业驱动、电动汽车车载充电器、储能系统等高频应用场景，在提升效率的同时显著降低开关损耗。
一、技术难点以及应对方案
在高温、高频率的工业与汽车应用环境中，传统整流器因开关损耗大、恢复特性差，容易导致系统效率下降和发热问题。
Vishay通过以下技术方案解决这些痛点：
●铂掺杂寿命控制技术：采用平面结构和铂掺杂优化电荷存储，在保持低反向恢复电流的同时，将恢复时间缩短至45ns–50ns，显著降低开关损耗。

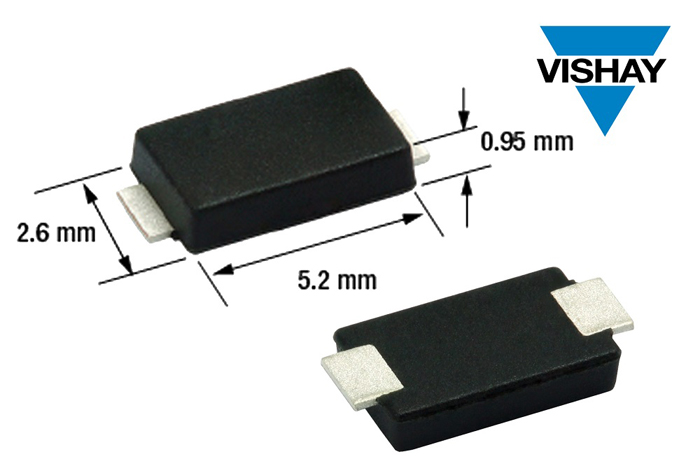

●紧凑型封装设计：SlimSMA HV封装的尺寸为2.6mm×5.2mm，厚度仅0.95mm，比传统SMA封装更薄。其3.2mm的最小爬电距离和CTI≥600的模塑料，满足IEC 60664-1高压安全标准，有助于减少外部元件数量。
●电气参数均衡优化：通过权衡Qrr与VF的关系，1A型号的VF低至1.45V，2A型号为1.60V，同时将结电容控制在2.5pF–3.0pF，兼顾高频性能与导通损耗。
二、核心作用
该系列整流器的核心作用是作为高频电源电路的“高效开关枢纽”，通过快速恢复特性抑制电压尖峰和振荡，为快速开关IGBT与Si/SiC MOSFET提供去饱和保护，并作为钳位、缓冲或续流二极管，提升系统可靠性和功率密度。
三、产品关键竞争力
●优异的开关性能：Qrr低至105nC（1A型号），恢复时间45ns，适用于高频开关场景。
●高可靠性设计：工作结温达+175°C，符合RoHS与无卤素标准，汽车级产品通过AEC-Q101认证。
●紧凑结构与强固特性：SlimSMA HV封装在有限空间内实现21A的非重复峰值浪涌电流能力，且潮湿敏感度满足J-STD-020 1级要求。
●广泛的应用兼容性：支持工业LED SEPIC电路、Ćuk转换器、电机驱动及电动汽车充电系统。

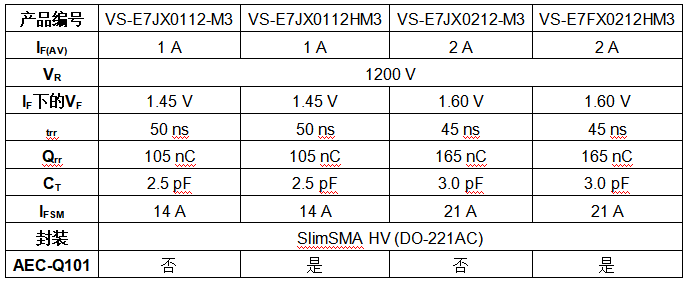

典型规格：

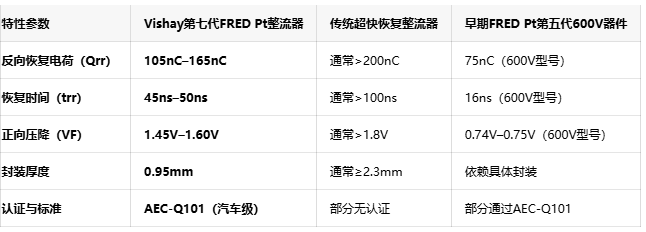

四、同类竞品品牌型号对比（表格）及分析
表格分析：
Vishay新款器件在高压（1200V）场景下的Qrr和VF平衡性上显著优于传统方案。其SlimSMA HV封装的薄型化优势（0.95mm vs. 传统2.3mm）特别适合空间受限应用。相较于前代第五代600V器件，新品通过高压平台扩展了应用范围，同时保持了快速恢复特性。
五、实际应用场景
●汽车电子：电动汽车车载充电器（OBC）、电机驱动系统、DC-DC转换器。
●工业设备：工业驱动器、发电与储能系统、LED照明电源（如SEPIC拓扑）。
●能源管理：光伏逆变器、充电桩及通信电源中的高频整流和钳位保护。
六、产品供货情况
新型第七代1200V FRED Pt超快恢复整流器目前已提供样品并实现量产，标准供货周期为8周。
结语
Vishay第七代1200V FRED Pt超快恢复整流器通过优化Qrr、VF与封装技术，为高频高功率应用提供了高效的解决方案。其紧凑设计、汽车级可靠性及快速供货能力，助力工业与电动汽车领域实现更高功率密度和能效目标。
