【导读】SC2121 是一款 10 位至 16 位分辨率旋变数字转换器，集成片上可编程正弦波振荡器，为旋变器提供正弦波激励。转换器的正弦和余弦输入端允许输入 3.15Vp-p ± 27%。Type II 伺服环路用于跟踪输入信号，并将正弦和余弦输入端的信息转换为输入角度和速度所对应的数字量。最大跟踪速率 3125 rps。
SC2121 是一款 10 位至 16 位分辨率旋变数字转换器，集成片上可编程正弦波振荡器，为旋变器提供正弦波激励。
转换器的正弦和余弦输入端允许输入 3.15Vp-p ± 27%。Type II 伺服环路用于跟踪输入信号，并将正弦和余弦输入端的信息转换为输入角度和速度所对应的数字量。最大跟踪速率 3125 rps。
产品特色
1. 比率跟踪转换 Type II 跟踪环路能够连续输出位置数据，且没有转换延迟。它还可以抑制噪声，并提供参考和输入信号的谐波失真容限。
2. 系统故障检测。故障检测电路可以检测旋变的信号丢失、超范围输入信号、输入信号失配或位置跟踪丢失。各故障检测阈值可以由用户单独编程，以便针对特定应用进行优化。
3. 输入信号范围。正弦和余弦输入端支持 3.15Vp-p ± 27%的差分输入电压。
4. 可编程激励频率。可以轻松地将激励频率设置为 2 kHz至20 kHz范围内的多个标准频率。
5. 3种格式位置数据。通过并行端口或3线串行接口可以访问绝对角位置数据。增量式编码器仿真采用标准 A-quad-B 格式，并提供方向输出。
6. 数字速度输出。通过并行端口或3线串行接口可以访问带符号的数字量速度。
主要性能
-
完整的单芯片旋变数字转换器
-
最大跟踪速率
-
精度：±2.5 弧分 / ±5 弧分 / ±10 弧分
-
分辨率：10/12/14/16 位
-
并行10/12 位和串行 10/12/14/16 位数据端口
-
绝对位置与速度输出
-
系统故障检测
-
增量式编码器仿真
-
内置可编程正弦波振荡器
-
兼容 DSP 和 SPI 接口标准
-
单电源供电电压：5V ± 5%
-
输入信号电压：3.15Vp-p ± 27%
-
工作温度：-40°C 至 +125°C
3125 rps (10位分辨率)
1250 rps (12位分辨率)
625 rps (14位分辨率)
156.25 rps (16位分辨率)
应用场景
▪ 过程控制
▪ 电动助力转向系统
▪ 工业电动机控制
▪ 混合动力汽车
▪ 集成的启动发电机/交流发电机
▪ 汽车运动检测与控制

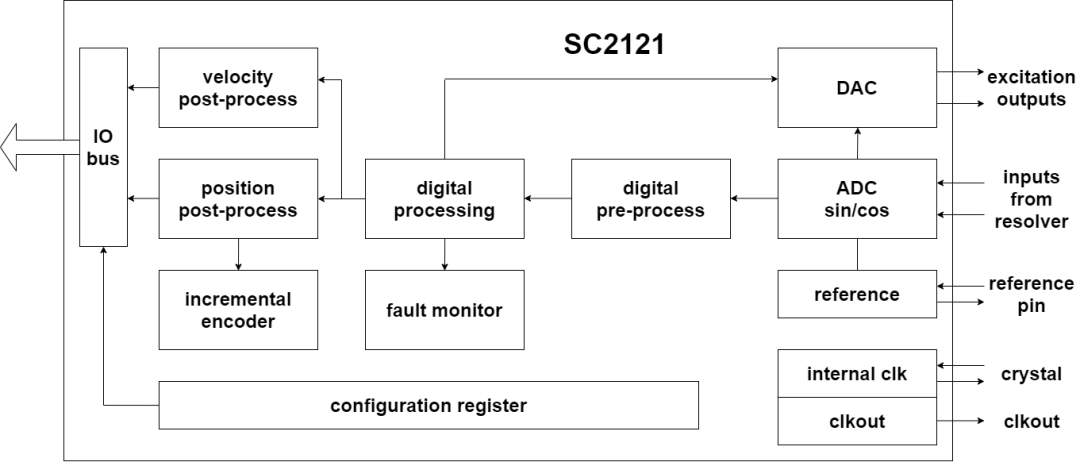

功能框图
关于上海芯炽
上海芯炽科技集团有限公司2019年8月成立，核心业务聚焦在高端模拟集成电路研发和应用，其产品广泛用于智能汽车、新能源、通信、工业控制、医疗器械、精密仪器以及各类高端消费电子等领域。
上海芯炽坚持正向设计和源头创新，致力于为客户提供国产高性能、高品质模拟集成电路产品。公司技术积累深厚，研发实力强，产品种类齐全，产品线涵盖各类模数转换器 (ADC)、数模转换器 (DAC)、运算放大器、高速接口电路等，有消费、工业、车规和宇航等不同产品等级。此外，公司还可为客户提供定制化设计服务，以满足特殊技术和产品需求。
上海芯炽已量产近百款模拟芯片产品，并不断推出新产品，持续丰富各条产品线。
