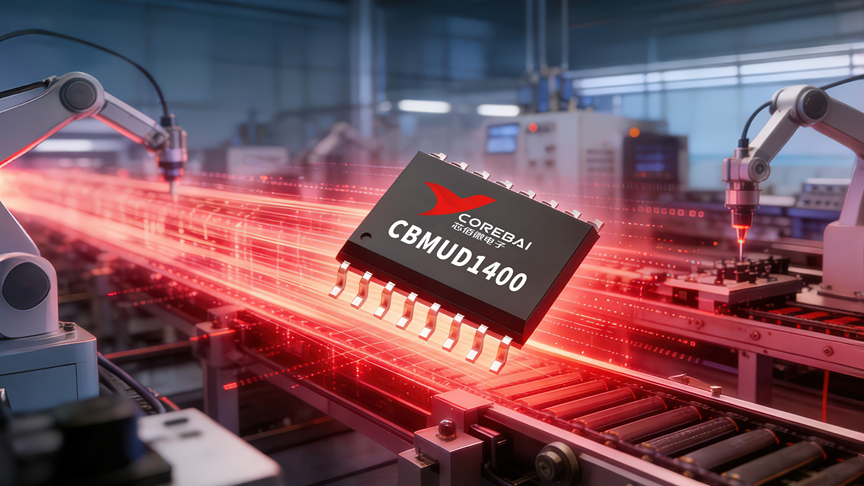

【导读】信号隔离不仅是电路安全的“守护者”，更是决定系统性能与可靠性的关键瓶颈。传统的光耦隔离方案因速度慢、功耗高、寿命短等固有缺陷，已难以满足现代工业电子对高效率、高集成度的严苛要求。针对这一行业痛点，芯佰微凭借深厚的技术积淀，推出了CBMuD1400四通道数字隔离器。该产品深度融合高速CMOS工艺与单芯片空芯变压器技术，从底层架构上彻底摒弃了光耦的光敏结构，旨在为工业控制、电源管理及通信接口等领域，提供一个兼具轻量化、低功耗与高可靠性的一站式隔离解决方案，重新定义工业信号传输的稳定性与效率。
一、核心架构：从底层优化隔离传输性能
CBMuD1400 采用四通道固定方向性架构，摒弃光耦核心光敏结构，无 LED 与光电二极管，从器件底层消除光耦固有缺陷。器件内置信号刷新机制，在无逻辑输入转换、单侧电源掉电等异常工况下，可稳定保障直流逻辑输出正确性，提升系统容错能力。
该架构支持 2.7V~5.5V 宽范围供电，无需外置驱动芯片与辅助分立器件，单芯片完成信号隔离、传输与电平适配，有效简化硬件拓扑、缩减 PCB 布局面积，降低系统设计复杂度与物料成本，为工程师提供极简的隔离设计路径。
二、功耗控制：全速率段低功耗，适配工业低功耗需求
在功耗控制上，CBMuD1400 实现全速率区间低功耗运行：
5V 供电：0~2Mbps 每通道最大 1.0mA，10Mbps 最大 3.5mA，90Mbps 最大 31mA；
3V 供电：0~2Mbps 每通道最大 0.7mA，10Mbps 最大 2.1mA，90Mbps 最大 20mA。
同等传输速率下，器件功耗仅为传统隔离方案的 1/10 至 1/6，配合内置 3V/5V 双向电平转换功能，可直接兼容低压控制系统与多电压域设备，省去专用电平转换器件，在降低整机功耗的同时，进一步精简 BOM 清单，提升产品续航与散热表现。
三、高速时序：精准时序参数，保障高速信号完整性
时序性能方面，CBMuD1400 覆盖多档位速率规格，可匹配低速 IO、中速接口至高速总线的全场景传输需求。器件 C 版本最高支持 90Mbps NRZ 数据传输，传播延迟低至 20ns，脉宽失真控制在 2ns 以内，通道间匹配时间≤2ns，可满足高速 SPI、数据转换器等高精度时序传输场景；输出使能与禁用传播延迟均为 6~8ns，输出上升 / 下降时间≤3ns，响应速度快，适配工业总线动态控制需求。
四、隔离抗扰：工业级防护，适配恶劣工况环境
CBMuD1400 具备工业级隔离与抗干扰能力，共模瞬态抗扰度＞25kV/μs，最大共模瞬态耐受 ±100kV/μs，可有效抵御现场强电磁干扰，避免信号误触发。
器件工作温度范围覆盖 - 40℃~+105℃，存储温度 - 65℃~+150℃，可适应高低温极端工业环境；绝缘耐压满足基本绝缘 1131Vpeak、加强绝缘 560Vpeak 标准，符合工业系统安规隔离要求，全面提升设备电气安全与环境适应性。
五、功能集成：标准化设计，提升工程应用效率
功能设计上，CBMuD1400 集成双向通信、输出使能控制等实用功能，四通道独立隔离可支持多路信号同步隔离传输，适配 RS-232/RS-422/RS-485 等半双工接口应用。VE2 输出使能引脚支持高电平启用、低电平高阻态控制，在复杂电磁环境下可实现稳定的输出管控，提升系统设计灵活性。
器件采用 WSOP-16 标准化封装，输入电流控制在 ±10μA 以内，逻辑电平兼容工业 CMOS 标准，引脚定义清晰、适配性强，可快速融入现有硬件设计，缩短产品开发与验证周期，降低工程师调试成本。
六、典应用场景
CBMuD1400 可广泛应用于通用多通道数字隔离、高速 SPI 接口与数据转换器隔离、RS-232/RS-422/RS-485 收发器隔离、工业现场总线隔离等核心工业场景，以稳定的性能表现保障设备长期可靠运行。
CBMuD1400通过创新的空芯变压器架构，它从根本上消除了光耦的老化与延迟隐患；凭借卓越的低功耗特性，它显著降低了系统温升与能源损耗；依托精准的高速时序控制与强悍的抗干扰能力，它确保了数据在极端环境下的完整与准确。CBMuD1400以标准化的封装和极简的设计路径，大幅缩短了产品从研发到落地的周期。
