L、S、C波段 | 博瑞集信推出集成旁路控制功能(Bypass)低噪声放大器

发布时间:2026-05-26 责任编辑:lily

【导读】近日,博瑞集信推出4款集成旁路控制功能(Bypass)低噪声放大器BR9923DAJ、BR9924DAJ、BR9925DAJ、BR9926DAJ,工作频率覆盖30MHz至6GHz,均采用DFN8封装,LNA模式能够提供高平坦增益,Bypass模式具有高IIP3。此外,该系列产品均采用+3.3V/5V单电源供电,以及ns级的切换时间支持TDD系统动态适配,支持低功耗模式,便于在不同功耗与性能需求间的灵活调整。


BR9923DAJ


工作频率:0.03GHz~2GHz


Vdd=+3.3V,23mA(LNA)


Vdd=+3.3V,2mA(Bypass)


小信号增益:20.0±0.5


插入损耗:2.0dB@1GHz


特点:高增益平坦度、低功耗、低噪声等


BR9926DAJ


工作频率:4GHz~6GHz


Vdd=+5V,64mA(LNA)


Vdd=+5V,4mA(Bypass)


小信号增益:21.0±0.45


插入损耗:1.0dB@5GHz


特点:高增益平坦度、低噪声等


该系列产品可显著优化系统的噪声基底和接收灵敏度,以单颗芯片集成LNA与Bypass双模式,可替代传统“LNA+SPDT开关”方案,让前端设计化繁为简。

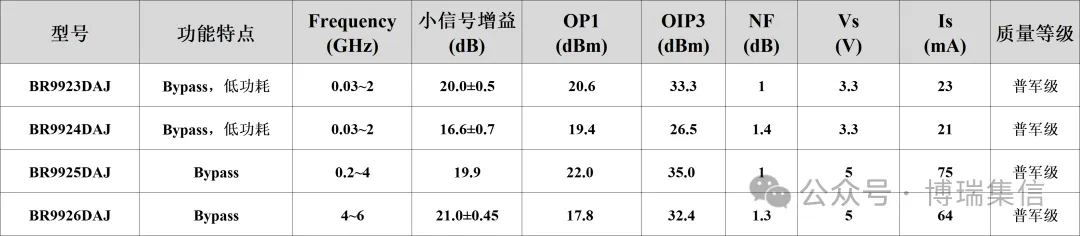

● 该系列产品汇总




BR9923DAJ简介


工作频率:30MHz~2GHz


LNA模式:


小信号增益:20.1dB@1GHz


噪声系数:1.0dB@1GHz


输出功率1dB压缩点:20.6dBm@1GHz


输出功率三阶交调点:33.3dBm@1GHz


Vdd=+3.3V,静态电流23mA


Bypass模式:


插入损耗:2.0dB@1GHz


输入功率1dB压缩点:20.7dBm@1GHz


输入功率三阶交调点:32.4dBm@1GHz


Vdd=+3.3V,静态电流2mA


封装形式:DFN8(2mm×2mm)

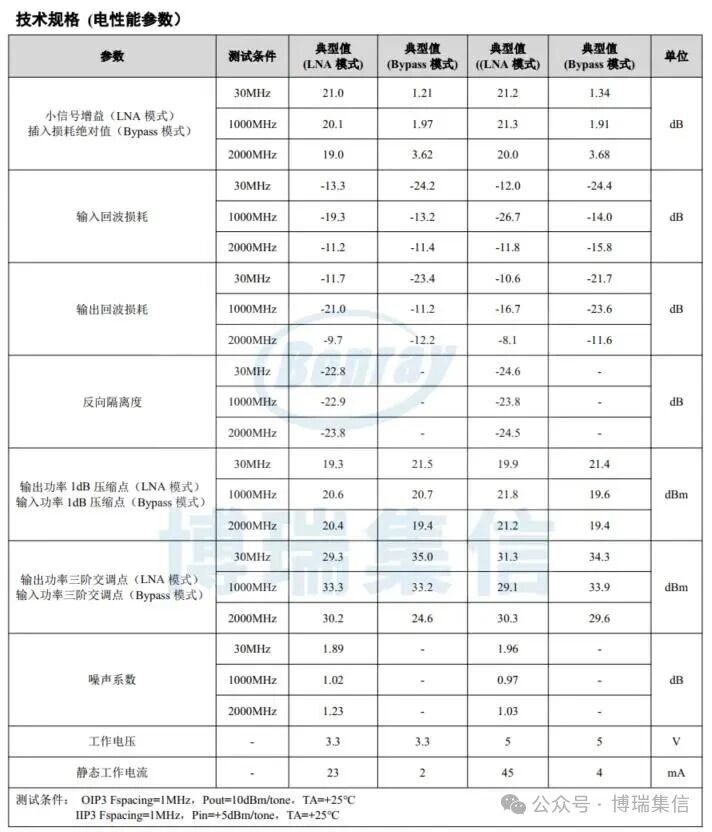

射频特性

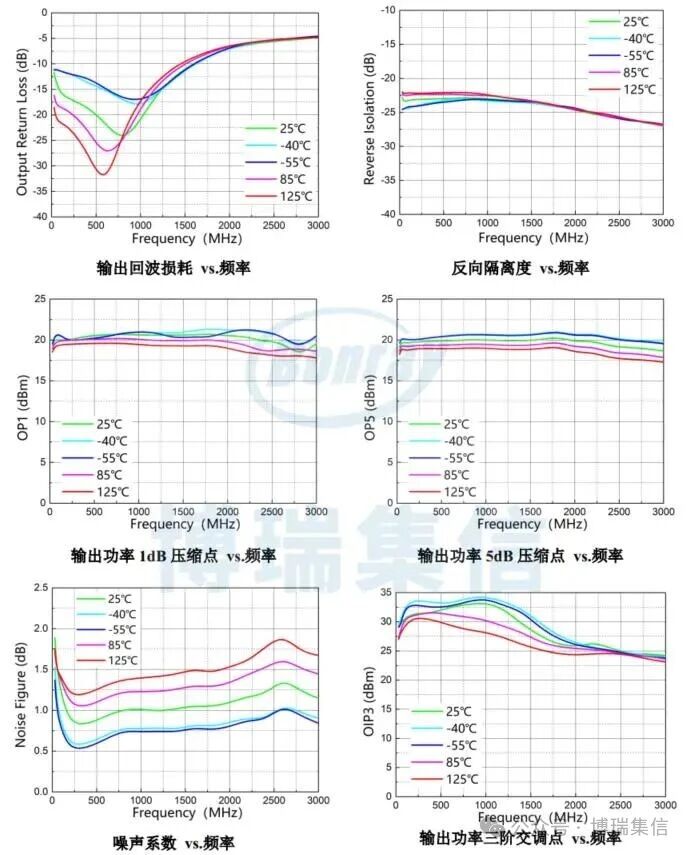

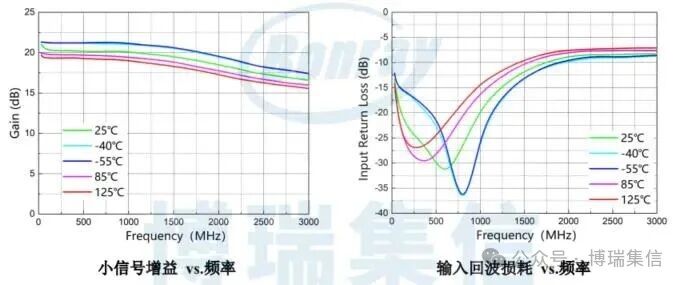

典型工作特性(30MHz~1GHz,LNA模式)

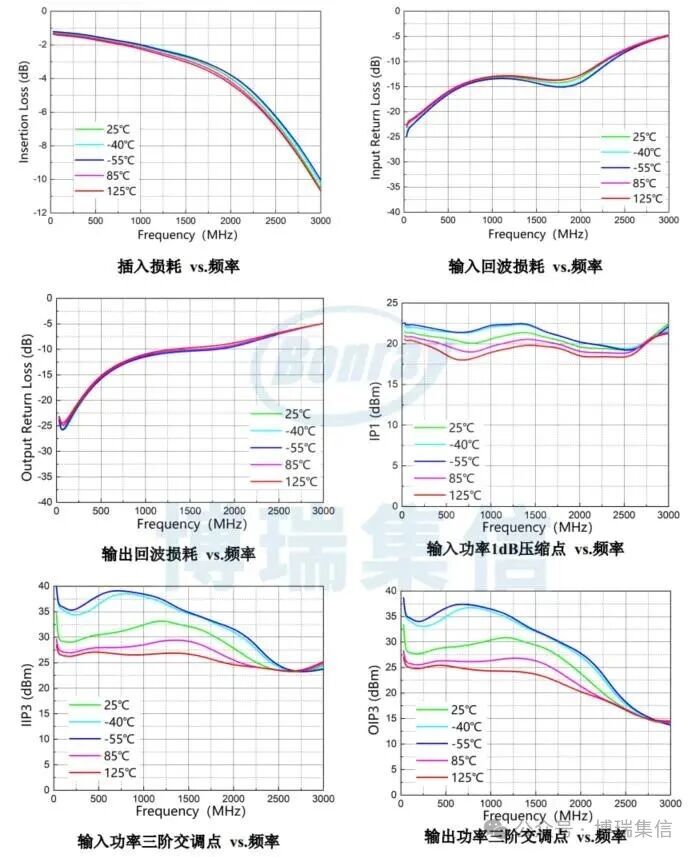

典型工作特性(30MHz~1GHz,Bypass模式)


芯片效果图




关于博瑞集信


博瑞集信是一家国内领先的自主可控核心芯片和特种通信设备提供商。凭借经验丰富的团队、完备高效的平台、先进可靠的工艺,已在自主可控射频微波领域处于业界领先水平。公司专注于通信、雷达、航空电子等领域的核心芯片及关键模块的研发、生产与销售,通过提供完全自主可控的创新技术与完整的产品解决方案,能够灵活满足不同用户的个性化需求及快速创新需要。
