【导读】随着半导体产业不断升级，智能电子产品也逐渐朝更高效、更智能，甚至更多元化拓展。虚拟现实（VR）、增强现实（AR）和基于前两者的混合现实（MR）逐渐进入大众视野，相对应的终端智能产品也以不同的产品形态被推广到市场供大众体验。相较成熟的智能手机市场，VR/AR/MR 未来有望成为智能产品市场一个新的增长点。

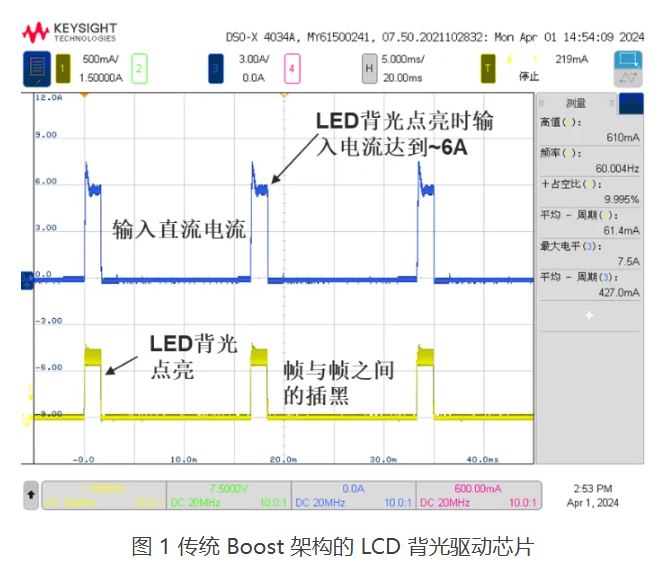

图 1 展示了传统 DC/DC 电源提供 LED 灯串阳极供电时，10% LED 点亮时间下的动态波形（测试条件：单节锂电池 3.6V 输入电压，30V 阳极电压输出，60Hz 刷新率，六通道，100mA 每通道）。图中波形可见，当背光点亮，负载等效为 30V 输出；0mA 到 600mA 的动态，等效到 3.6V 输入源，为接近 6A 直流电，需要以 60Hz、10% 的周期循环从电池抽取。
在考虑实际 PCB 走线阻抗和电池内阻的情况下，插黑操作导致的输入电流脉冲显著降低了系统所能支持的最低工作电压。为此，圣邦微电子推出的插黑背光驱动芯片 SGM3791 采用了自主研发的专利技术，有效缓解了插黑过程中引起的输入电流冲击问题。

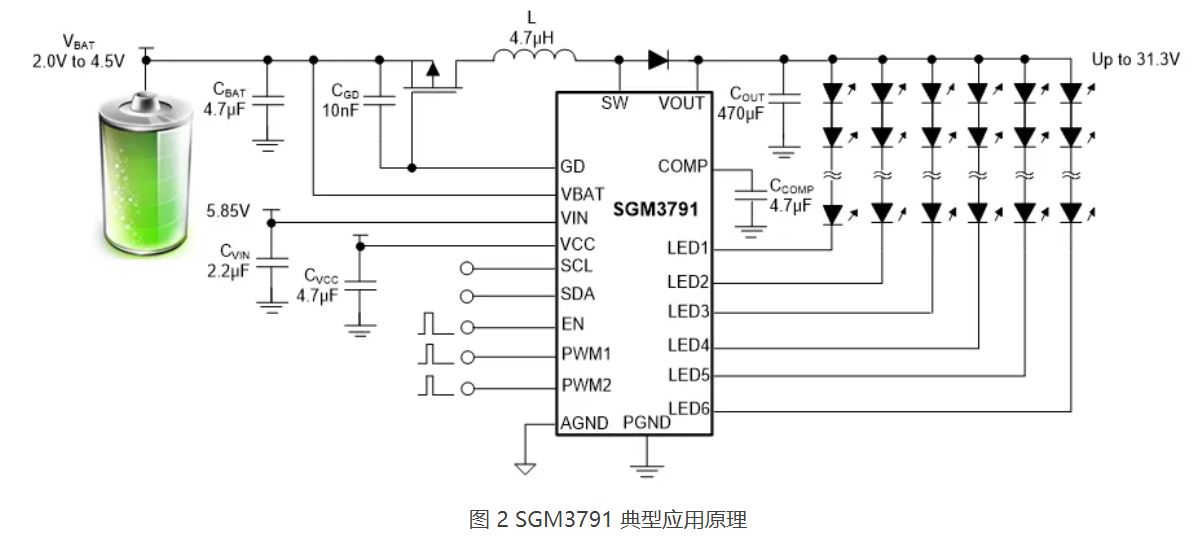

SGM3791 典型应用原理图，如图 2 所示。SGM3791 具备输入隔断控制功能，集成自适应阳极电压控制的升压 DC/DC，以及六通道高匹配度的 100mA LED sink；SGM3791 具备两个独立控制的 PWM 控制引脚，供 VR 设备左右眼屏幕的独立控制，PWM1 控制通道 1 到 3，PWM2 控制通道 4 到 6，六个 LED 通道完全跟随 PWM 引脚的信号，两个 PWM 信号可以独立异步控制也可以短接做同步控制。

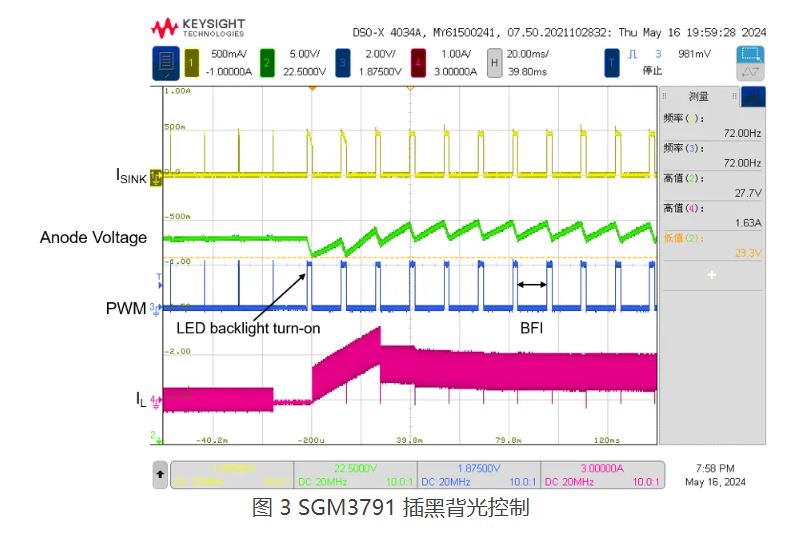

由图 3 所示，无论是在插黑帧过程还是背光屏点亮过程，输入电流都能保持恒定不变；还可以看出 SGM3791 会根据 LED 阴极电压，自适应提供足够的阳极电压，确保 LED 灯串电流按照设定的电流点亮屏幕，避免闪屏。
综上所述，圣邦微电子推出的 SGM3791 芯片凭借其创新的黑帧插入功能和专利技术，显著提升了 VR/AR/MR 设备的显示效果。SGM3791 有效解决了插黑过程中产生的输入电流冲击问题，不仅增强了系统的稳定性和可靠性，还为用户带来了更流畅、更清晰的视觉体验。随着智能电子产品市场的不断扩展，SGM3791 的推出将为相关设备制造商提供强大的技术支持，推动虚拟现实和增强现实技术的进一步普及和应用。圣邦微电子将继续致力于技术创新，为客户提供更优质的产品和服务，助力智能电子产业的持续发展。
