当前，汽车前照灯正朝着小型化和高效节能的趋势不断发展。随着灯具尺寸逐渐减小，LED驱动需要具备更大的功率，以确保在有限空间内实现高亮度的照明效果。同时，为了降低整车电耗，缓解电动车续航焦虑，高效率也成为LED驱动产品不可或缺的特性。帝奥微最新推出的LED驱动DIA89360完美契合了这一发展趋势，将小型化和高效节能融为一体，为汽车前照灯的未来发展提供了完美的解决方案。

DIA89360是国内首款具有完整诊断功能的车规级四开关同步升降压LED控制器，该架构能以最高的系统效率和最少的外部组件数量驱动大功率LED，特别适用于需要高效率且电路板空间有限的高电流近光灯，远光灯或组合远近光灯应用。调光方式灵活，支持模拟和数字（内部&外部）调光；提供完整的故障诊断和保护功能，集成输入和输出的电流检测功能；开关频率可调并支持展频功能，来确保出色的EMC性能；内置高侧PMOS驱动，可以驱动外部PMOS拓展高调光比应用。得益于恒流和恒压模式的灵活调节，DIA89360也可以为USB等非LED应用供电。

产品特性

• 宽输入电压范围：4.5V - 55V

• 宽输出电压范围：0V - 55V

• 开关频率范围：200kHz - 700kHz

• 高达97%的超高效率

• LED电流精度，±3%

• 支持恒流 & 恒压模式

• 集成轨到轨电流感测放大器，支持高侧 & 低侧LED电流检测

• 优越的EMC性能:

   支持展频功能

   支持外接同步时钟

• 灵活的调光方式：

   外部PWM调光

   内部PWM调光

   模拟调光

• 完整的诊断和保护功能:

   输入/输出过压，输入欠压，输出开路，输出短路，过温

   输入/输出电流检测，带专用的检测输出引脚

   输入电流限流

   独立的短路/开路报错引脚

• 可调软启动

• 符合AEC-Q100标准

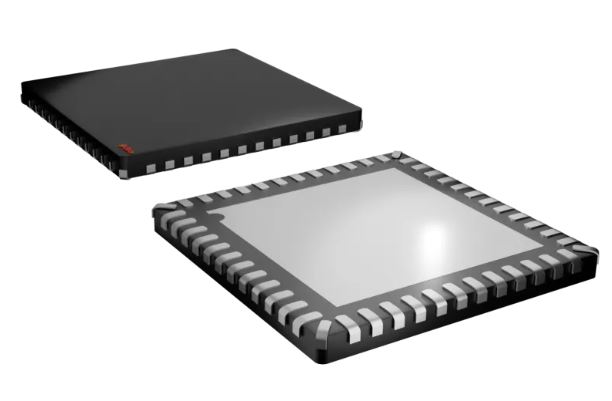

• 封装：QFN-48，7mm*7mm

QFN-48

产品优势

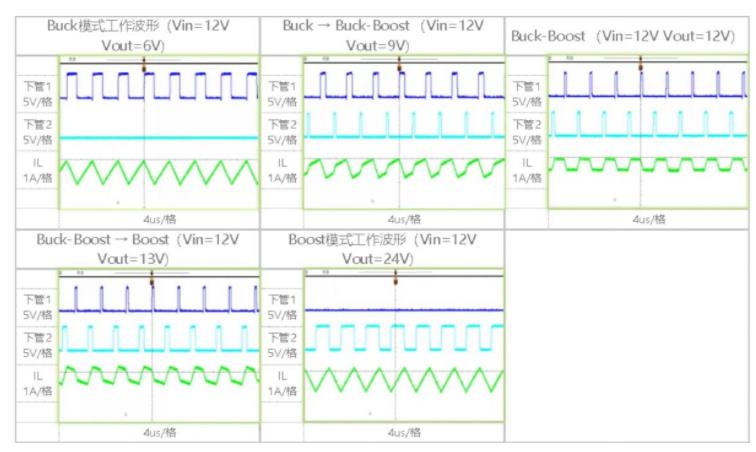

超高效率，高达97%

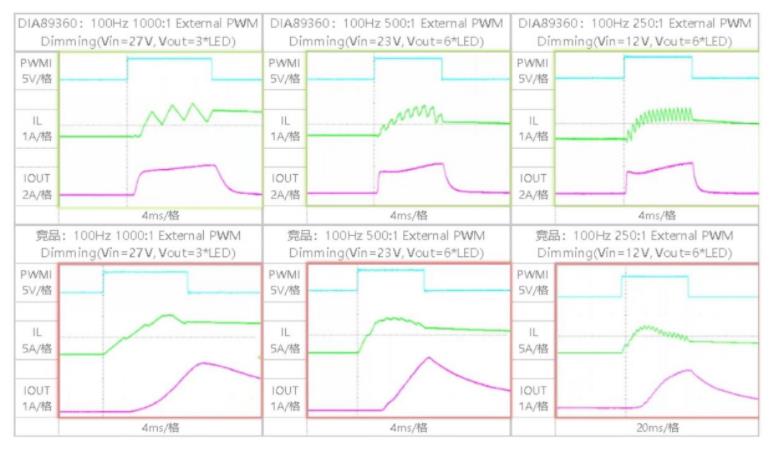

1. 拓展高调光比应用。LED电流路径中串联调光FET是实现高调光比所必需的；当PWM信号为低时，串联的调光FET断开可以防止输出电容放电，确保了LED电流能够实现快速的上升和下降，以此来响应高调光比的PWM输入，如DIA89360波形；在没有任何调光FET的情况下，输出电容放电，输出电压降低，LED电流的建立有一定的延时，如竞品波形，当调光比高到一定数值时，LED电流无法快速响应PWM输入。

2. 相比于集成低侧NMOS驱动，高侧的PMOS驱动允许单根线束连接到LED灯串，灯串阴极接地，通过地回路与控制板相连，节省线束。

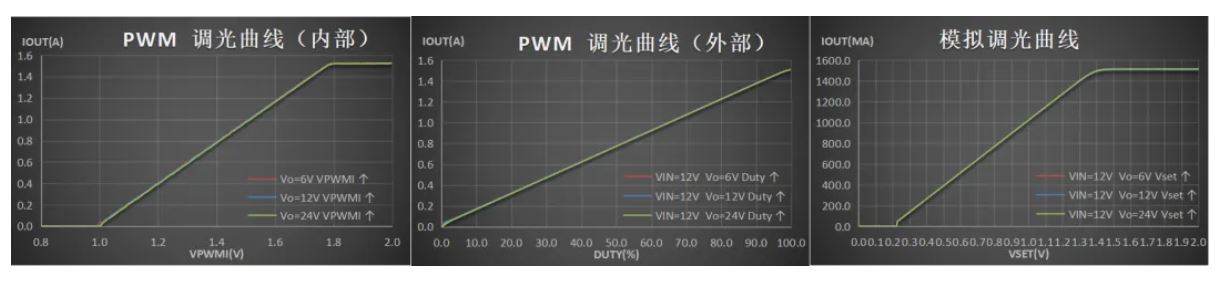

调光方式灵活，支持模拟调光，外部PWM调光和内部PWM调光。内部PWM的调光频率为280Hz，调光占空比可通过改变PWMI引脚的电压DC值来调节，不需要MCU的参与，节省MCU资源。

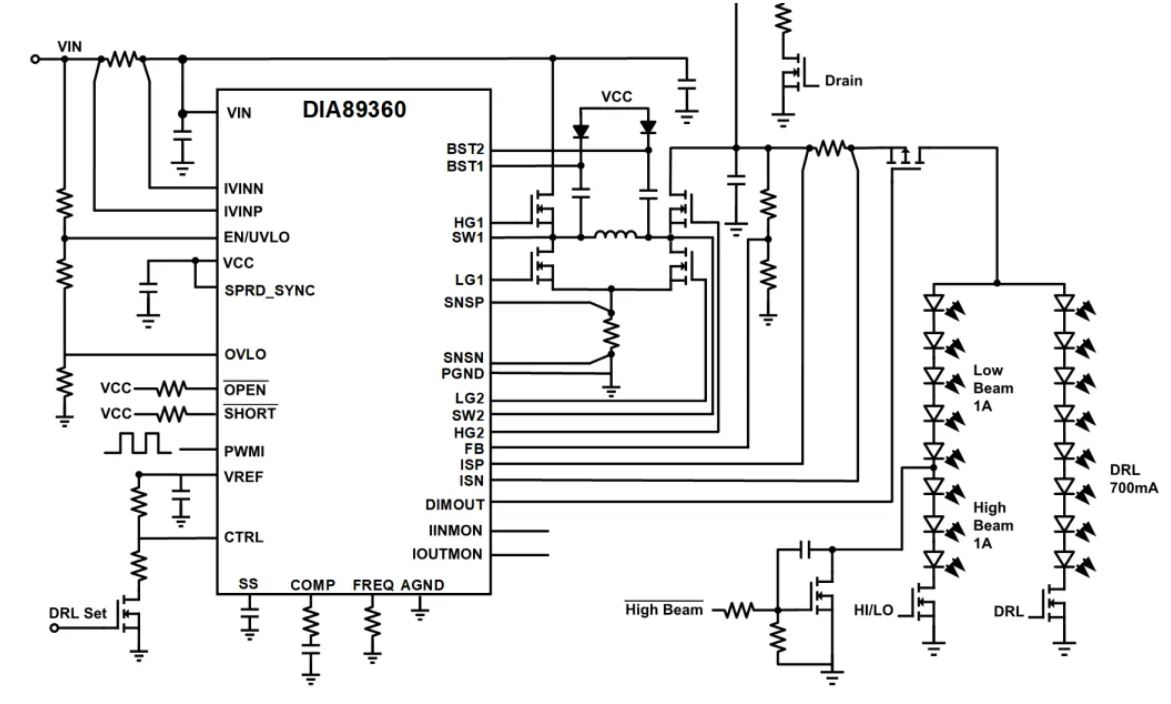

在系统电路板空间有限或系统成本预算不高的情况下，可以考虑将远光灯，近光灯以及日行灯“包裹”在一起。因为日行灯仅在远光灯和近光灯关闭时才会需要，故可使用单个 LED 驱动器给远光和近光 LED 或日行灯供电。相对于传统单通道驱动方案具有外围元器件少、BOM成本低、效率高、EMC性能好等优点。

帝奥微致力于为客户提供更加智能、更加高效的汽车照明解决方案，为汽车前照灯的未来发展铺平道路。期待未来，我们将与您携手，共同见证汽车前照灯技术的卓越进步，为行车安全和舒适体验助力！
