络明芯发布新一代超低功耗矩阵LED驱动芯片IS31FL376x系列

发布时间:2024-04-22 责任编辑:lina

【导读】近日,络明芯发布了三款超低功耗矩阵LED驱动芯片IS31FL3761/63/66。该系列芯片采用超低静态功耗设计, 旨在满足当今电子设备的低能耗需求。芯片支持每通道4096级 PWM调光和256级直流白平衡调节,能够实现细腻的调光和精准的配色。目标应用市场包含游戏键盘,白色家电,以及手持式设备显示屏等。


近日,络明芯发布了三款超低功耗矩阵LED驱动芯片IS31FL3761/63/66。该系列芯片采用超低静态功耗设计, 旨在满足当今电子设备的低能耗需求。芯片支持每通道4096级 PWM调光和256级直流白平衡调节,能够实现细腻的调光和精准的配色。目标应用市场包含游戏键盘,白色家电,以及手持式设备显示屏等。


络明芯发布新一代超低功耗矩阵LED驱动芯片IS31FL376x系列


IS31FL3761 是一款33×12矩阵LED驱动器,工作电压范围为2.7V~5.5V。芯片集成33路恒流源和12个扫描开关管,单颗芯片可驱动多达396颗单色LED或132颗RGB LED。IS31FL3761低至1.2mA的静态电流,同时芯片支持硬件(SDB引脚拉低)或软件关闭功能,关断电流低至0.6uA,大大降低了整个系统的功耗。33路恒流源最大电流可通过外部电阻设置,电流为30mA/CH,8bit GCC寄存器可用于调节所有通道的亮度级别,此外还有8bit SL寄存器调节每个通道之间的亮度偏差。芯片提供12MHz SPI或1M I2C通信总线可供用户选择,更高通讯速度支持更多数据量,更好地实现各种炫酷效果。芯片支持最高12bit(4096级) PWM占空比调节,可以实现非常丰富RGB 色彩和细腻的亮度控制。此外,IS31FL3761内部采用独有的可选算法,支持(8+4)bit 或(6+2)bit PWM模式,其中(6+2)bit PWM模式,LED PWM频率为312kHz,12个分时开关的扫描频率高达26kHz,超过20kHz频率能够避免了人耳可听到的电容啸叫声。典型应用电路如图一。


络明芯发布新一代超低功耗矩阵LED驱动芯片IS31FL376x系列

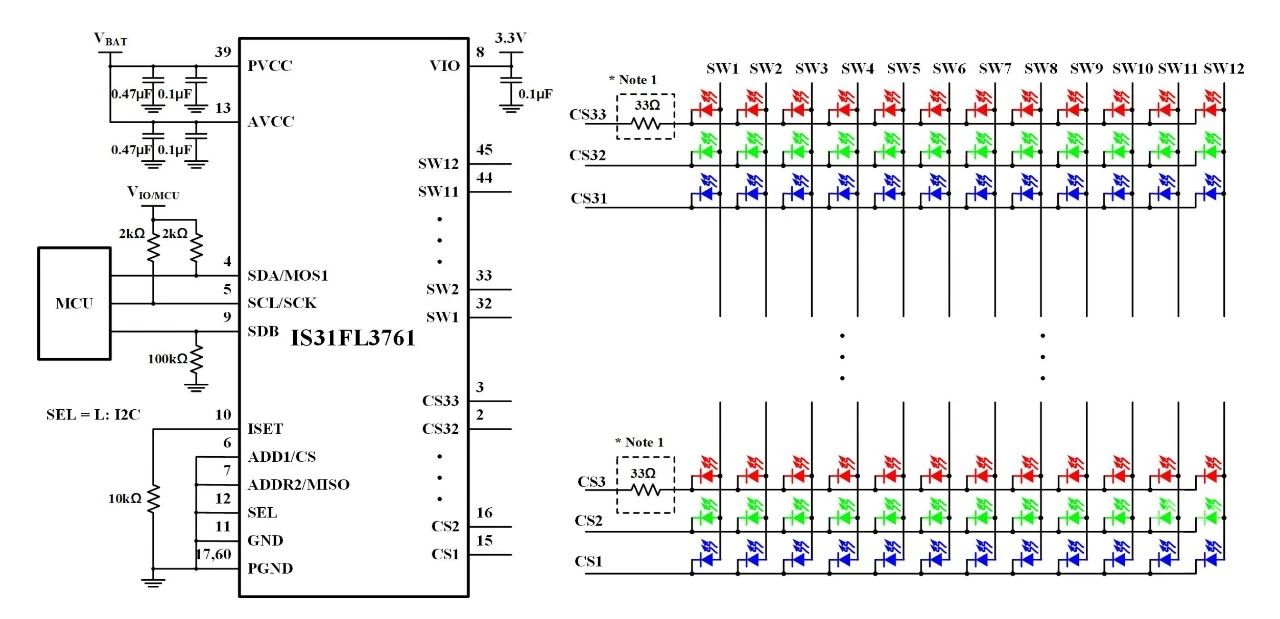

图一、典型应用电路(IS31FL3761)


IS31FL3763/66工作电压范围为3.0V~5.5V,芯片内置18路恒流源,输出电流为40mA/CH 。IS31FL3763集成12扫描管,单芯片可驱动多达216个LED(72个RGB),IS31FL3766集成6扫描管,单芯片可驱动多达108个LED。IS31FL3763/66低至280uA的静态电流,同时芯片支持硬件(SDB引脚拉低)或软件关闭功能,关断电流低至0.6uA。IS31FL3763典型应用如图二。


络明芯发布新一代超低功耗矩阵LED驱动芯片IS31FL376x系列

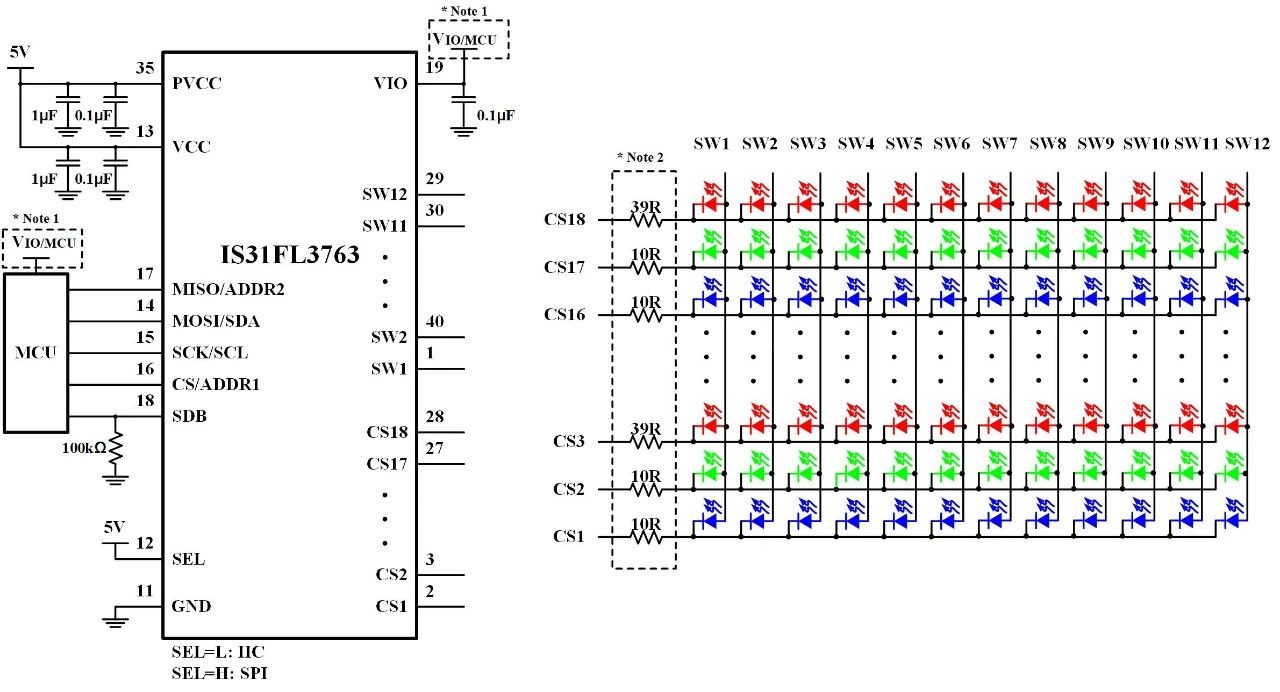

图二、典型应用电路(IS31FL3763)


Lumissil营销副总裁Ven Shan表示:Lumissil长期以来都是游戏和家电市场矩阵型LED驱动的领先供应商,多年的市场的经验使我们能够定义出更适合市场需求的产品,新一代超低功耗矩阵LED驱动器IS31FL376x系列的发布,代表了公司对LED驱动技术不断的创新和探索,IS31FL376x系列不仅能够实现细腻调光调色,内部集成增强型去鬼影功能和EMI降噪技术,而且还做到超低功耗,非常适合游戏设备、白色家电和MINI LED显示等市场应用。”


IS31FL376x为系统设计人员提供了更高的可靠性。 该芯片具备LED开路、短路故障检测功能。故障信息储存在内部寄存器中, MCU可以通过SPI/I2C接口读取故障信息,定位故障LED的位置。内置可编程扩频技术,优化EMI性能。可配置输出通道180度相位延迟功能大大减小电源的浪涌电流,有助于进一步降低EMI。此外针对矩阵型LED陈列鬼影和LED反向电压问题,IS31FL376x采用第二代去鬼影技术,通过内部寄存器对SWx端配置相应的下拉电压和恒流输出CSx端配置相应上拉电压,消除LED陈列鬼影现象的同时可以限制LED灯珠的反向电压,保证LED的寿命,进一步增强系统的可靠性。


络明芯发布新一代超低功耗矩阵LED驱动芯片IS31FL376x系列


IS31FL376x主要特性

• 矩阵配置

   ✓ IS31FL3761: 33 × 12

   ✓ IS31FL3763: 18 × 12

   ✓ IS31FL3766: 18 × 6

• PWM 模式:12bit/8+4bit/8bit/6+2bit

• LED PWM频率为312kHz,12个分时开关的扫描频率高达26kHz(6+2bit PWM)

• 直流电流设置(SL):8bit(256 阶)

• 全局电流设置(GCC):8bit (256 阶)

• 通信接口:12MHz SPI/1MHz I2C

• 内置扩频技术优化 EMI 性能

• PWM 相位延迟控制, 最小化电源纹波

• 内置可配置去鬼影技术

• LED 开路/短路保护

• 工作温度:-40℃~125℃


IS31FL376x 系列目前已经正式批量供应。络明芯即将推出经过 AECQ-100 车规认证的IS32FL3761。芯片适用于车载 Mini RGB 动态氛围灯,信息显示屏,信息交互显示等车载应用场合。
